桌面级3D打印耗材三角稳固线轴支架

　　桌面级FDM3D打印作业场景中，耗材线轴的放置方式直接影响进料顺畅度，不少入门级机型原厂未配置独立料架，或是将料架固定在机身顶部，当耗材卷剩余量较少、料卷自重变轻时，很容易出现进料拉扯阻力过大、送料齿轮打滑、耗材断丝甚至堵头的问题，部分用户临时用纸箱、木棍搭放料卷，还会出现料卷偏移、耗材缠绕打结的情况，直接中断打印进程造成工件报废。这款线轴支架正是针对这类桌面打印场景的痛点设计，整体采用三角桁架式支撑结构，无需额外金属紧固件，所有结构件均可通过普通FDM3D打印机直接制作，组装仅需搭配常见的耗材杆体即可完成，适配绝大多数1kg标准规格的3D打印耗材线轴，覆盖PLA、ABS、PETG等常用耗材的卷装尺寸。

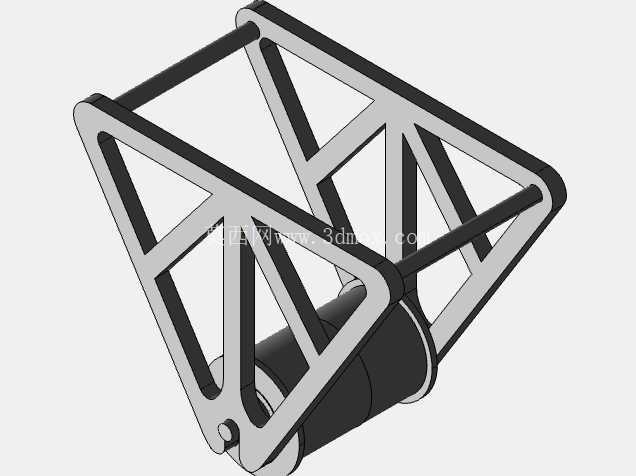

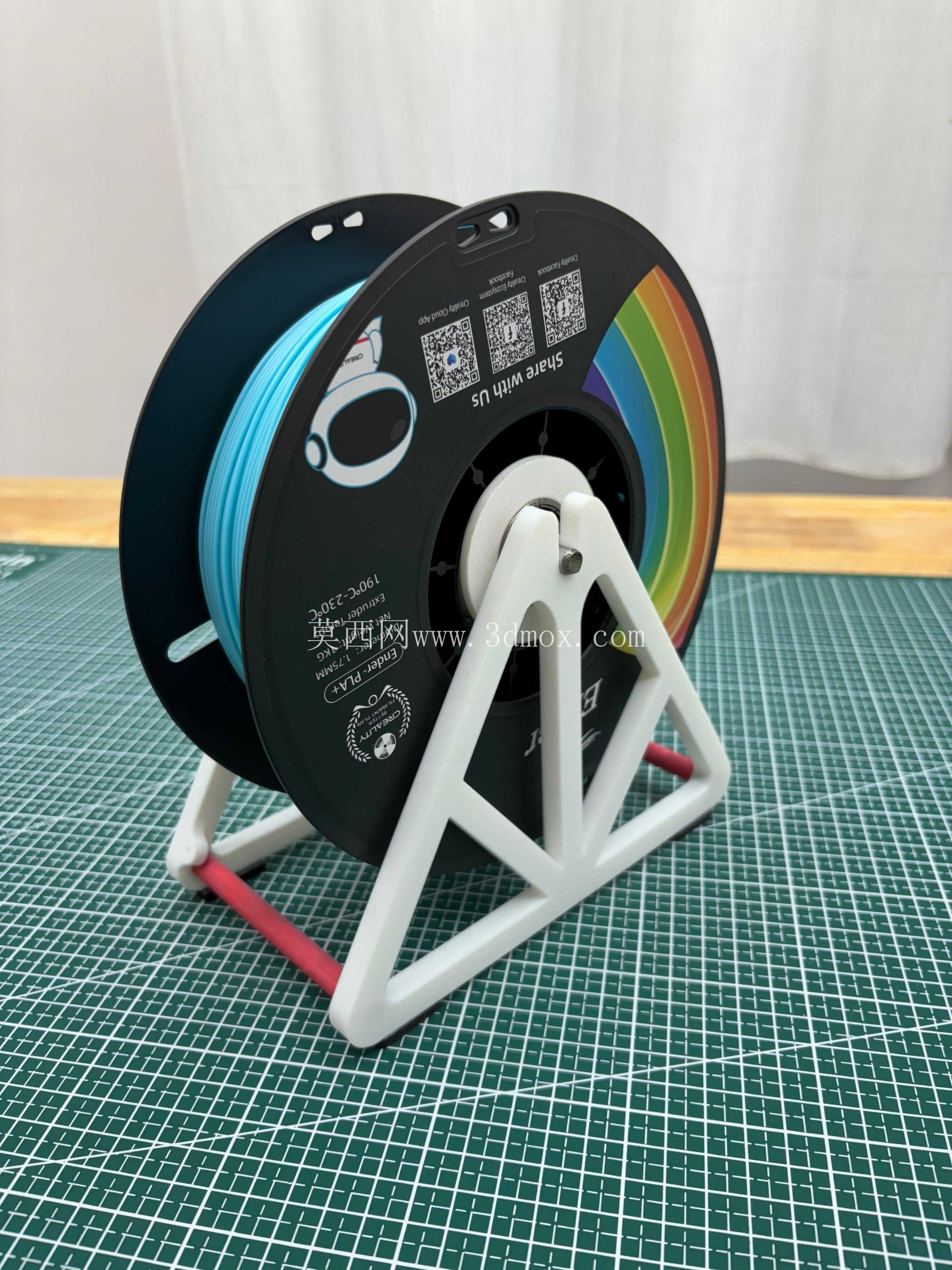

　　从结构设计逻辑来看，支架主体采用等腰三角支撑构型，两个侧支撑臂通过底部横向连接杆连为整体，受力时载荷会沿斜向支撑臂均匀传导至底部接触面，相比常见的立式单臂料架，抗侧翻能力提升明显，即便料卷满料状态下快速转动送料，支架也不会出现晃动移位的情况。支撑臂与料卷接触的位置采用了圆弧过渡的轴座设计，没有尖锐棱角，不会刮蹭料卷侧边的标签或耗材边缘，轴座的内径预留了足够的转动间隙，料卷转动时不会出现卡滞，送料阻力被控制在极低水平，能够有效降低挤出机齿轮的负载，减少送料步进电机的丢步概率。

　　安装边界方面，支架整体横向宽度适配标准1kg料卷的轴向尺寸，放置在桌面时占用的投影面积远小于同承重能力的盒式料架，底部的两个支脚可以直接贴合桌面，也可以根据使用需求粘贴防滑硅胶垫，进一步提升放置稳定性，支架的整体高度经过测算，料卷安装完成后，耗材出线位置与桌面级3D打印机的进料口高度差处于合理区间，耗材从料卷引出后不会出现过大的弯折角度，避免耗材因长期小半径弯折产生脆性断裂的隐患。在实际使用场景中，这款支架既可以放置在打印机侧面的工作台面上，作为独立外置料架使用，解决部分机型顶部料架空间不足、无法容纳大直径料卷的问题；也可以通过底部预留的安装孔位，固定在打印机的型材框架上，作为扩展料架实现多色打印时的多料卷同步放置。

　　结构上没有复杂的装配关系，所有拼接位置采用插拔式限位设计，打印完成后无需胶水粘接即可完成组装，拆卸后可以平置收纳，不会占用过多储物空间。针对不同规格的料卷，轴座位置还预留了一定的调节余量，即便遇到部分非标规格的耗材卷，也能通过更换不同长度的穿轴杆实现适配，不需要重新打印整个支架主体。从进料稳定性的角度来看，独立外置的料架能够让耗材在进入挤出机之前保持一段相对平直的送料路径，减少耗材在送料路径中的弯折阻力，尤其是对于TPU这类柔性耗材来说，低阻力的送料路径能够大幅提升打印成功率，避免柔性耗材在送料管内因阻力过大产生堆积、堵头的问题。支架的镂空三角结构在保证结构强度的同时，最大程度减少了打印用料量，普通0.4mm喷嘴、0.2mm层厚的打印参数下，整体打印耗时控制在合理范围内，制作成本极低，用户可以根据自身打印机的配色选择不同颜色的耗材打印支架，与整机外观形成统一的视觉效果。在长期使用的耐久性方面，支撑结构的受力位置均做了加厚处理，反复拆装也不会出现连接位置断裂的情况，轴座与穿轴杆接触的位置做了耐磨优化，长期转动摩擦也不会产生过多的磨屑，不会对打印环境造成污染。
