3D打印凸轮式软弹发射装置结构设计

这款凸轮驱动的软弹发射装置，核心设计逻辑围绕3D打印工艺的成型特性展开，所有结构件均适配FDM打印的层厚、支撑生成规则，无需复杂的后处理工序即可完成组装，适配日常桌面级3D打印设备的加工能力，普通PLA耗材即可满足结构强度需求，无需特殊工程材料。从实际应用场景来看，这类结构多用于休闲玩具领域，也可作为机械原理教学的具象演示载体，直观展示凸轮机构的行程转换、储能释放的完整运动逻辑，帮助初学者理解平面凸轮的轮廓设计与从动件运动规律的对应关系。

功能实现层面，整套结构依靠凸轮轮廓的曲线变化完成弹簧的压缩储能与瞬时释放，相比传统的拉栓式结构，凸轮驱动的行程更短，扳机力的反馈曲线更平顺，不会出现传统结构中扳机行程末端阻力陡增的问题。设计过程中，凸轮轮廓的升程段采用等速运动曲线，保证弹簧压缩过程的受力均匀，避免出现卡顿或结构件受力突变导致的打印件断裂；回程段采用大斜率快速回落曲线，确保储能释放的瞬时性，保证发射动能的稳定输出。扳机与凸轮的联动位置经过反复调校，扣动扳机的行程与凸轮转动角度完全匹配，不会出现空程或者提前解锁的问题，扳机的复位依靠内置的小规格扭簧实现，扭簧的安装槽预留了0.2mm的装配间隙，适配3D打印的成型公差，无需额外打磨即可顺利装入。

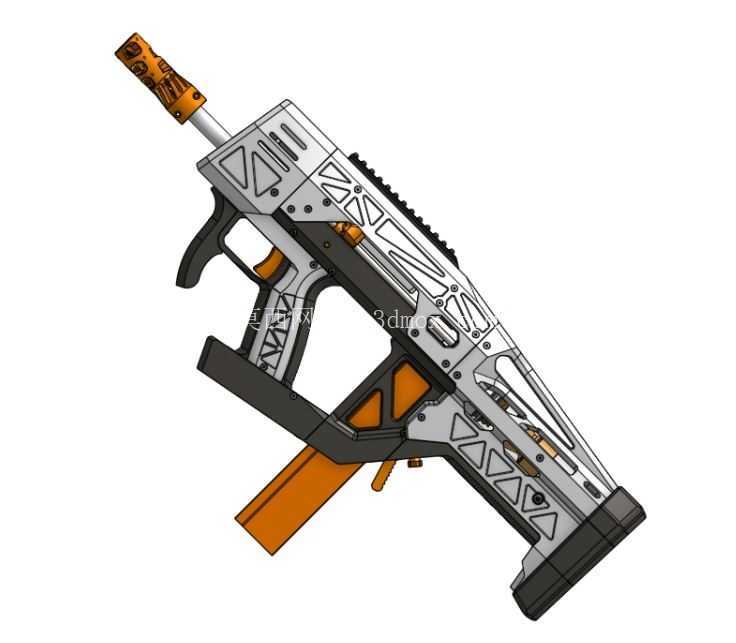

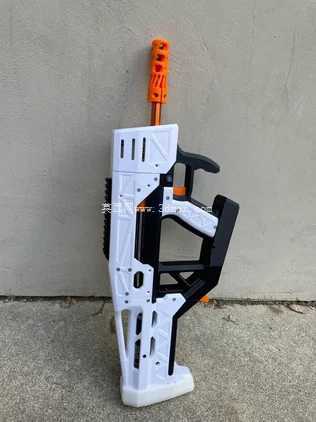

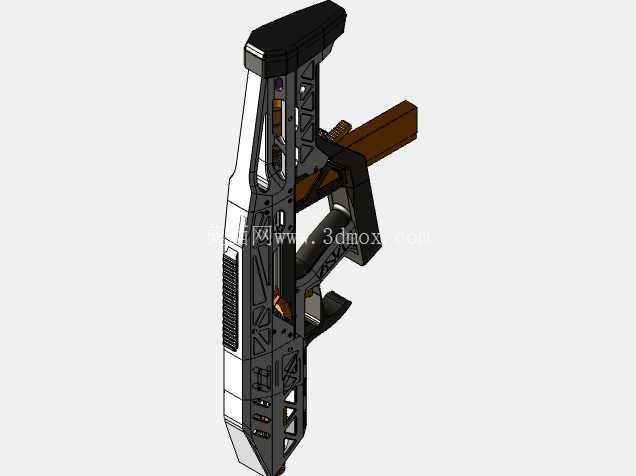

外形与安装边界方面，整体结构采用镂空式骨架设计，在保证结构刚性的前提下尽可能降低整体重量，握持区域的轮廓贴合人手握持的自然角度，虎口位置做了圆弧过渡处理，避免长时间握持出现硌手的问题。所有零件的连接采用卡扣与少量M3螺丝配合的方式，无需粘接即可完成整机组装，方便后期拆解调整凸轮轮廓或者更换不同劲度系数的弹簧，适配不同的发射动能需求。前端发射管的接口采用通用的软弹适配尺寸，兼容常规规格的软质弹体，接口处做了1度的脱模斜度，既方便打印时的支撑去除，也能保证弹体装填的顺畅度，不会出现卡弹的问题。握把内部预留了足够的空腔，既可以作为配重安装位调整整机的重心位置，也可以根据需求加装小型的电子配件，不会与内部的凸轮、弹簧运动路径产生干涉。

结构细节上，凸轮的安装轴采用金属轴与塑料轴套配合的设计，轴套与安装孔之间预留了0.1mm的间隙，保证凸轮转动时的顺滑度，避免塑料件直接摩擦导致的磨损过快问题。所有受力较大的位置，比如凸轮与弹簧推杆的接触位置、扳机的转轴位置，都做了局部加厚处理，厚度达到4mm以上，避免反复受力后出现打印件层间开裂的问题。弹簧的导向杆采用六边形截面设计，与推杆内部的六边形导向孔配合，避免弹簧压缩过程中出现侧向弯曲，导致动能损失或者卡滞。整个运动路径的所有相邻零件之间都预留了0.15mm的间隙，充分考虑3D打印的层纹、溢料带来的尺寸误差，保证组装后所有运动部件都能顺畅动作，不会出现装配后卡死的问题。从结构设计的角度来看，这套方案把3D打印工艺的优势发挥得比较充分，没有刻意追求复杂的外观造型，所有结构特征都服务于功能实现，零件拆分逻辑合理，尽可能减少打印过程中需要的支撑量，降低打印失败的概率，同时也减少了后期处理的工作量，对于个人自制爱好者来说，不需要复杂的加工设备，仅靠桌面3D打印机和少量标准件就能完成整机组装，是非常典型的面向3D打印工艺优化的机械结构设计案例。
