紧凑型RS激光雷达Helios三维结构设计

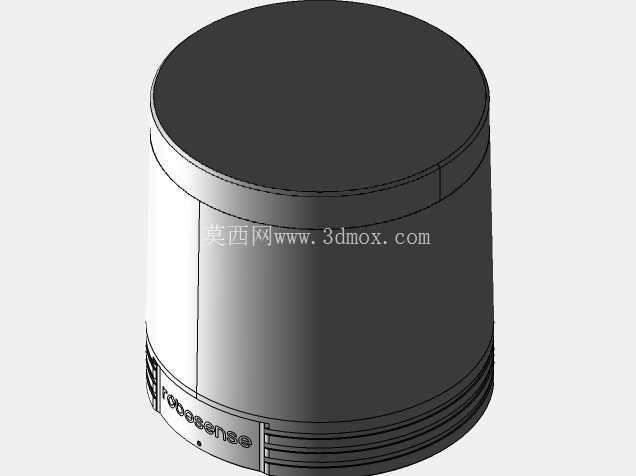

在移动机器人、AGV小车、服务机器人的导航避障场景中，激光雷达是核心的环境感知部件，这款RS激光雷达Helios的结构设计，完全围绕工业现场的实际安装与使用需求展开。从外形来看，整体采用圆柱式一体化结构，外壳主体做了哑光黑的表面处理，上下端盖采用金属质感的包边设计，既可以提升整机的结构强度，也能在工业现场多粉尘、轻微磕碰的环境下保护内部的光学扫描组件。

从安装边界来看，整机的圆柱外径控制在紧凑尺寸范围内，底部预留了标准的安装定位孔位，不管是嵌入式安装在机器人底盘的顶部凹槽内，还是通过支架侧装在设备的侧边，都不会占用过多的安装空间，适配多数中小型移动机器人的安装位尺寸。整机的高度设计也做了优化，不会因为过高导致设备运行过程中剐蹭到低矮的障碍物，也不会因为过低被地面凸起的杂物遮挡扫描视场。

功能特性层面，这款激光雷达采用360度全周扫描的结构设计，内部的旋转扫描组件做了动平衡调校，在持续高速旋转扫描的过程中不会产生明显的振动，避免振动传导到设备本体影响其他传感部件的精度。外壳的光学窗口部分做了高透耐磨的处理，既可以保证内部激光发射与接收组件的信号穿透率，也能抵抗日常使用中的轻微摩擦，不会因为窗口刮花影响测距精度。上下端盖的接缝处做了错位的密封结构设计，可以阻挡日常环境中的粉尘、飞溅的水渍进入设备内部，适配车间、仓储等多尘的使用场景。

设计思路上，这款产品没有采用多余的装饰性结构，所有的外形结构都服务于功能需求：圆柱外形是为了匹配360度旋转扫描的视场需求，没有突出的外置结构避免设备运行过程中发生勾挂，底部的出线位置做了防弯折的结构设计，避免设备长期旋转或者走线拉扯导致线缆断裂。内部的结构分层非常清晰，激光发射模块、接收模块、信号处理板、旋转驱动模块都做了独立的安装固定位，每个模块之间预留了足够的散热间隙，保证设备长时间连续运行时的温度稳定，不会因为积热导致测距精度漂移或者元器件寿命缩短。

在实际使用场景中，这款激光雷达可以安装在AGV小车的底盘顶部，实时扫描周围的障碍物轮廓，为导航系统提供实时的环境点云数据，帮助设备规划行进路径、规避动态障碍物；也可以安装在服务机器人的机身中部，实现对周围环境的全周感知，适配人机共存的场景下的安全避障需求；还可以用于工业区域的安防监控、区域入侵检测，通过固定安装扫描划定区域的轮廓变化，识别 unauthorized 的人员或者物体进入。

从结构设计的细节来看，整机的装配采用模块化的设计思路，不需要复杂的专用工装就可以完成组装与后期维护，光学组件的安装位做了定位基准设计，后期更换组件不需要复杂的调校就可以保证扫描精度。外壳的壁厚做了均匀化处理，在注塑或者机加工生产的时候不会出现壁厚不均导致的变形问题，保证批量生产的尺寸一致性。顶部的端盖预留了状态指示灯的透光位，不需要额外开孔就可以观察设备的运行状态，同时也保证了外壳的整体性与密封性能。

在安装适配性上，这款产品的底部安装孔位兼容行业内通用的激光雷达安装尺寸，用户替换旧型号设备的时候不需要重新加工安装板，直接就可以完成替换，降低设备升级的改造成本。整机的重量控制在合理范围内，安装在小型机器人上不会增加过多的负载，不会影响机器人的负载能力与续航表现。线缆接口采用标准的通讯接口定义，适配主流的机器人控制板卡，不需要额外做转接电路就可以实现通讯与供电。
