YDLIDAR TG系列激光雷达传感装置

在移动机器人、AGV小车、服务机器人的导航避障场景中，激光雷达是核心的环境感知部件，本次建模的YDLIDAR TG系列激光雷达，正是面向中小范围高精度测距需求开发的传感装置。从实际工程应用来看，该系列雷达常被部署在室内服务机器人、小型巡检设备、教育类机器人平台上，用来完成周围360度环境的二维轮廓扫描，为上层导航算法提供实时的距离点云数据，支撑设备完成自主定位、路径规划、动态障碍物规避等核心功能。

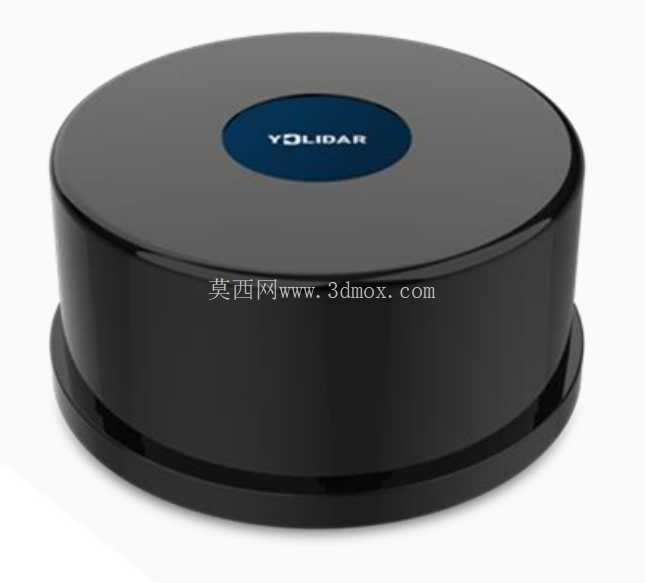

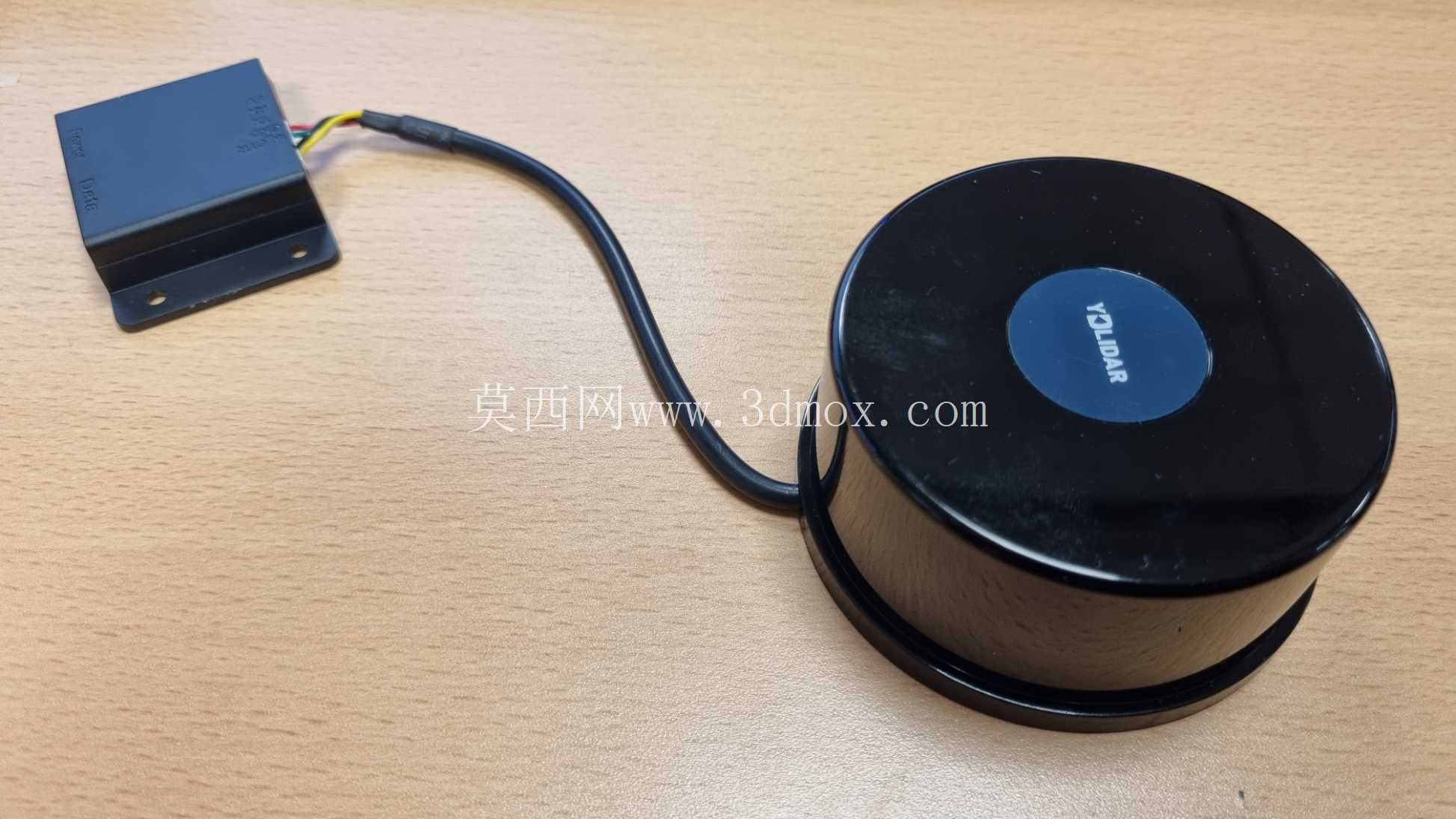

从结构设计思路上，该雷达采用了分体式的结构布局，将核心的激光发射接收、旋转扫描机构集成在圆柱形的主机壳体内，而电源转换、信号处理电路则独立放置在方形的控制盒中，两者通过带屏蔽层的柔性线缆连接，这种设计一方面可以缩小旋转扫描部分的体积，降低旋转机构的负载惯量，提升扫描运转的稳定性，另一方面也能将发热相对较高的功率电路与精密光学部件隔离开，减少热漂移对测距精度的影响。圆柱形主机的外壳采用哑光黑色硬质塑料材质，表面做了细微的磨砂处理，既可以减少外界杂散光对光学接收模块的干扰，也能提升外壳的耐磨性能，适配日常设备运行中的轻微剐蹭场景。主机顶部的蓝色标识区域标注了产品型号，同时也作为光学窗口的定位标记，方便安装时确认扫描起始角度的基准位置。

安装边界方面，圆柱形主机的底部设计有环形安装法兰，法兰上预留了均匀分布的固定孔位，安装时可以通过M3规格的螺丝将主机固定在设备的安装平面上，需要注意安装平面的平面度公差应控制在0.1mm以内，避免壳体受力变形影响内部旋转机构的同轴度，进而导致扫描数据出现角度偏差。主机的安装高度需要结合设备的整体避障需求确定，通常建议安装高度距离地面100-200mm区间，既可以避免地面杂波的干扰，也能有效检测到低矮的障碍物。配套的方形控制盒侧面带有两个安装固定耳，耳片上的长条形安装孔可以适配一定范围的安装位置公差，方便现场布线时调整控制盒的固定位置，控制盒与主机之间的连接线缆长度预留了足够的冗余，允许两者之间存在100-300mm的安装间距，方便在不同结构的设备上灵活布置。

功能特性层面，该系列雷达支持15米、30米、50米三档不同的测距量程配置，可以根据实际的应用场景选择对应型号，近距离场景下选用15米量程版本可以获得更高的测距频率与点云密度，大空间场景下选用50米量程版本可以覆盖更大的扫描范围。雷达的旋转扫描机构采用了非接触式的磁电编码方案，相比传统的光电编码方案，抗粉尘、抗振动能力更强，适合在工业车间、仓储物流等存在轻微粉尘的场景下长期稳定运行。光学部分采用了三角测距原理，配合窄带滤光片设计，可以有效抑制环境中自然光、灯光的干扰，即使在光照强度变化较大的场景下，也能保持稳定的测距输出。信号输出接口采用了通用的串行通讯协议，可以直接对接主流的机器人控制板、嵌入式开发平台，不需要额外的协议转换模块，降低了集成开发的难度。

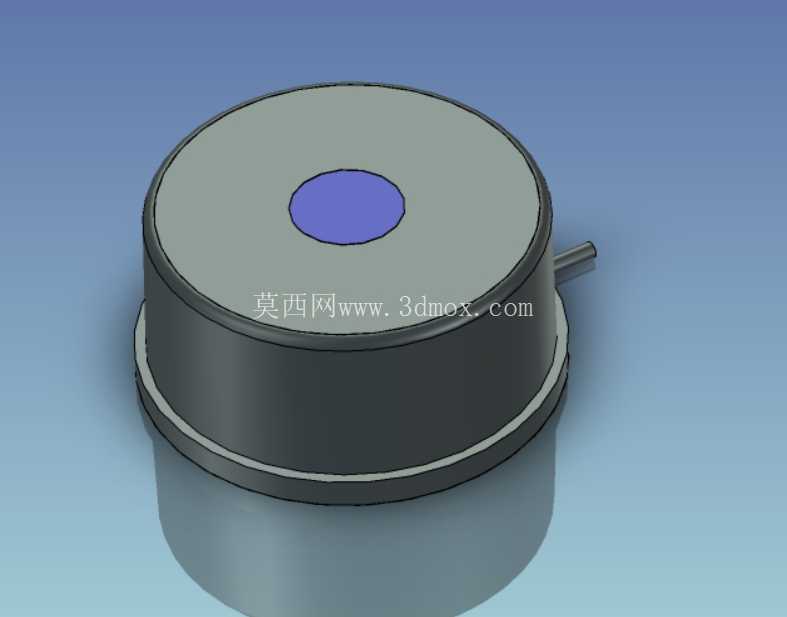

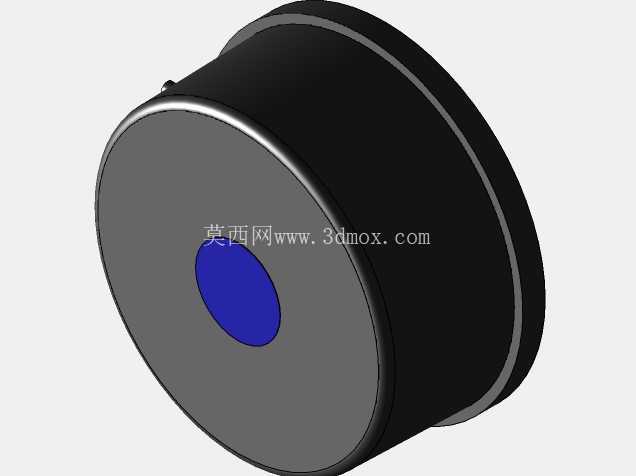

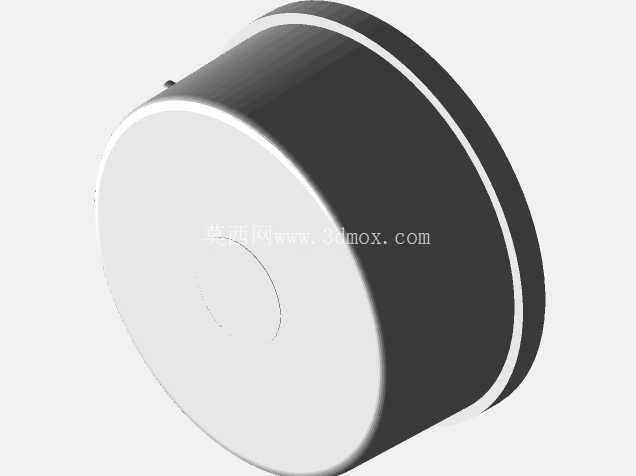

在实际建模过程中，需要重点还原旋转部分与固定底座之间的配合间隙，该间隙控制在0.3mm左右，既可以保证旋转部分运转时不会与固定底座发生摩擦，也能避免大颗粒粉尘进入壳体内部影响光学部件。控制盒的出线位置做了应力释放结构，线缆与控制盒连接处的橡胶护套可以缓冲设备运行过程中线缆的拉扯力，避免线缆内部芯线断裂，建模时需要还原该护套的弧度与尺寸，确保结构装配的合理性。主机顶部的光学窗口采用了高透的PC材质，表面做了硬化处理，建模时需要区分窗口区域与外壳区域的材质差异，保证渲染效果与实物一致。此外，安装孔位的位置度公差需要严格按照实物尺寸还原，确保模型导出后可以直接用于安装支架的设计，不需要二次调整孔位坐标，提升结构设计的效率。
