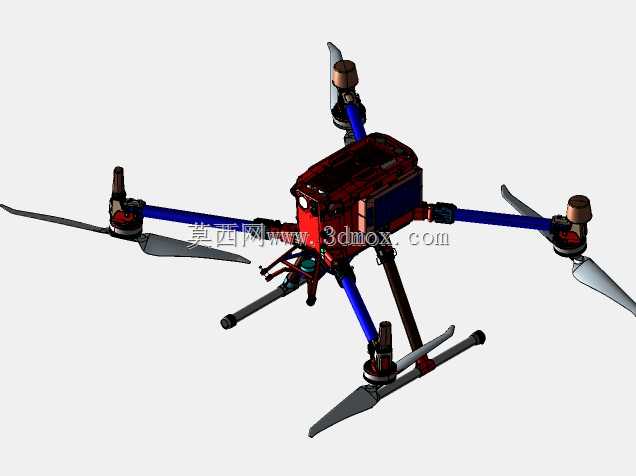

四旋翼工业级无人机结构三维建模

　　这款四旋翼无人机的结构设计，首先围绕工业场景的高频作业需求展开，区别于消费级航拍无人机的轻量化取向，整体机臂采用快拆式碳管复合结构，在保证机架抗扭刚度的同时，兼顾外场作业时的快速转运与部件更换需求。从实际应用场景来看，该结构可适配电力巡线、应急测绘、安防巡检、消防侦察等多类作业场景，机腹位置预留了标准化载荷安装接口，可根据任务需求快速挂载可见光相机、红外热成像仪、喊话器、抛投装置等不同作业模块，安装边界预留了足够的走线空间与载荷承重余量，单挂载点最大承重可覆盖多数工业级作业载荷的重量需求。

　　设计思路上，机架主体的核心舱段采用分层式布局，最上层为飞控与导航模块安装位，做了独立的减震隔舱设计，可隔绝电机运转带来的高频振动，避免IMU模块采集数据出现偏差；中间层为电池舱，采用滑轨式抽拉结构，搭配快拆锁扣，可实现外场作业时的电池快速更换，减少作业等待时间；最下层为载荷挂载平台，预留了标准的快装板螺孔阵列，可兼容不同品牌的作业载荷，无需额外打孔改装。起落架采用高架式设计，足够的离地间隙可保证机腹挂载的传感器设备在起降过程中不会与地面发生剐蹭，同时起落架支杆采用弹性复合材质，在硬着陆时可通过自身形变吸收冲击能量，避免冲击力传递到核心舱段损坏飞控与电池部件。

　　机臂与中心舱的连接部位采用了楔形锁紧结构，相比传统的箍环锁紧方式，连接刚度更高，在大机动飞行或者遭遇强风扰流时，机臂不会出现松旷晃动的问题，保证动力输出的同轴度，降低飞行过程中的动力损耗。四个动力座的安装位预留了电调的安装散热空间，电机安装孔位适配多规格工业级无刷电机，可根据作业海拔、载荷重量灵活选配不同拉力等级的动力套装，桨叶采用快拆式折叠结构，转运时可将桨叶折叠贴靠机臂，大幅缩小收纳体积，无需每次作业都重新拆装桨叶。整体结构的受力路径经过优化，飞行过程中产生的升力与载荷重量可通过机臂均匀传递到中心舱的承力框架上，避免局部应力集中导致的机架结构疲劳损坏，所有外露的接线部位都预留了走线槽与防水胶圈安装位，可满足小雨天气下的短时作业需求，适配复杂外场的作业环境。
