六旋翼高层消防救援无人机结构设计

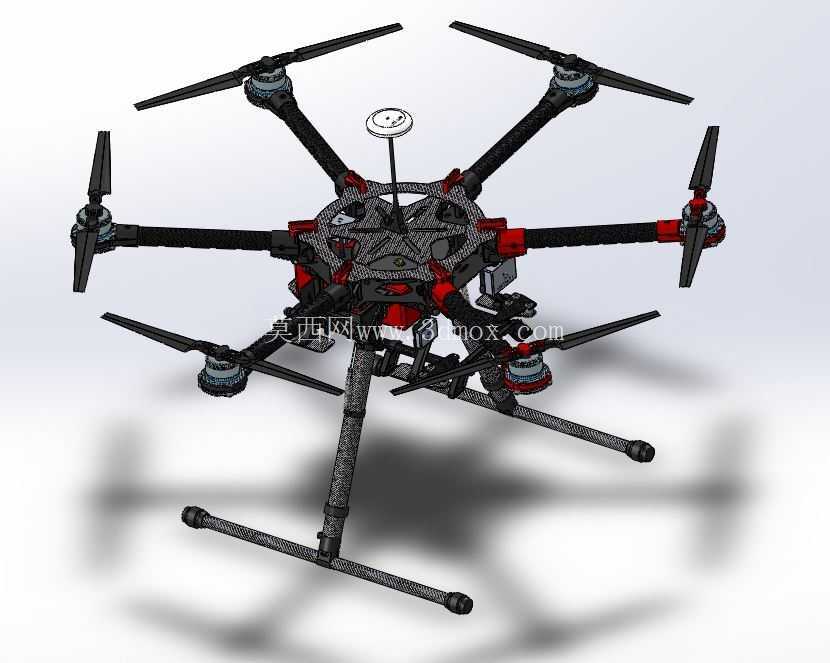

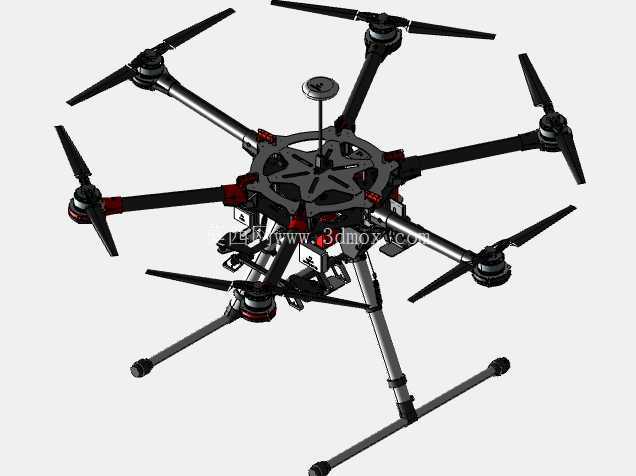

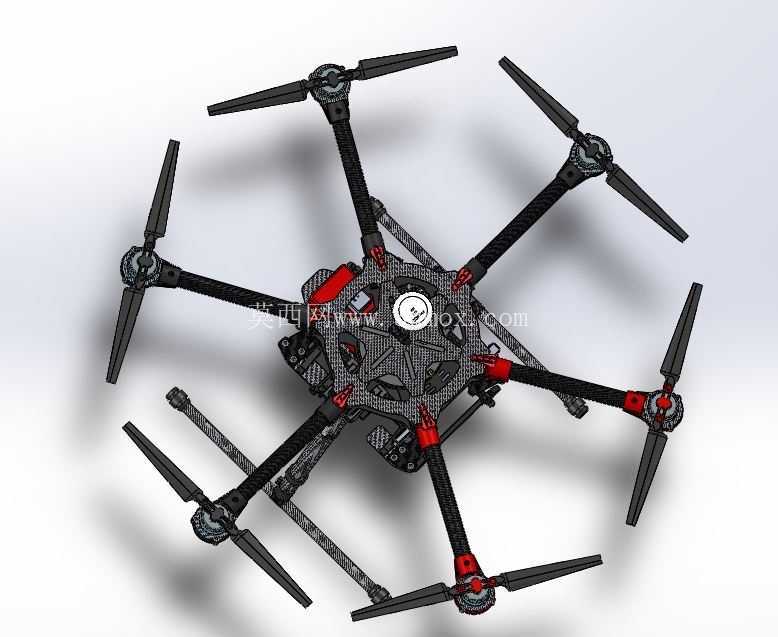

　　这款六旋翼飞行器的结构设计核心围绕高层消防救援场景展开，针对超高层建筑火灾中，地面消防装备举升高度不足、人员内攻风险极高的痛点，搭建可搭载灭火载荷的稳定空中作业平台。从机架布局来看，采用六轴放射式碳纤臂结构，机臂与中心板的连接节点做了快拆式锁止设计，既保证飞行状态下的结构刚性，又能在运输状态下快速收拢，缩小收纳体积，适配消防车辆的装备舱存储边界。中心板采用上下双层碳板夹装的结构形式，上层预留飞控、GPS模块、数传天线的安装位，GPS天线通过独立立柱架设在中心板正上方，避开动力系统的电磁干扰区域，保证定位精度；下层预留电池仓、灭火载荷挂载点、抛投机构的安装接口，挂载点采用快装式挂座，可根据任务需求快速切换灭火弹、救援绳包、喊话器等不同载荷，挂载接口的承重边界按照单架次最大5kg载荷设计，满足常规高层初期火灾的灭火药剂投放需求。

　　起落架采用一体式碳纤维弯折脚架，跨距设计充分考虑载荷投放时的避障需求，脚架底端加装橡胶缓冲垫，吸收降落时的冲击载荷，同时避免硬着陆对中心板挂载设备的震动损伤，起落架的高度预留了足够的载荷挂载空间，保证挂载灭火弹时，弹体不会与地面发生剐蹭。动力系统匹配六组无刷电机搭配碳纤折叠桨，桨叶采用快拆式桨座设计，作业前可快速完成桨叶安装检查，单轴拉力按照满载状态下1.8倍冗余设计，保证单轴出现动力异常时，剩余五个轴的动力输出仍能维持飞行器稳定返航，避免高空坠机造成二次伤害。机臂上的电机座采用铝合金夹装结构，既保证电机安装的同轴度，又能通过金属结构快速传导电机工作产生的热量，避免长时间悬停作业时电机过热降效。

　　从实际作业场景的适配性来看，整机的飞行控制逻辑预留了定点悬停、绕点飞行、一键抛投的功能接口，针对高层建筑周边的紊流风场，飞控安装位做了减震球悬浮设计，过滤机臂传递的高频震动，保证飞行姿态的稳定性，在高层楼宇间的乱流环境下仍能维持悬停精度，确保灭火载荷能够精准投放到着火窗口位置。结构设计阶段充分考虑了户外作业的维护性，所有电气线路均沿机臂内部的走线槽布设，外部仅预留快插接头，避免线路外露被高温烟气灼伤或者被建筑外突出物剐蹭，中心板的电气接口均做了防尘防水处理，适配火灾现场的复杂烟尘环境。

　　整机展开后的外接圆直径控制在1.2米以内，收拢后的运输尺寸不超过0.4米见方，能够通过普通建筑的电梯运输，也可放置在消防皮卡的装备箱内快速抵达作业现场，作业准备时间控制在5分钟以内，满足应急救援的快速响应要求。在载荷适配方面，中心挂载点的抛投机构采用舵机驱动的锁止结构，抛投响应延迟不超过0.2秒，可根据地面站的指令精准执行投放动作，除了灭火弹投放之外，挂载接口也可适配应急广播、热成像侦察模块，在灭火作业前完成火场侦察，确认被困人员位置，为地面救援指挥提供实时画面参考。机架的所有连接紧固件均采用不锈钢材质，避免长期户外存放出现锈蚀，影响结构强度，机臂与中心板的连接位置做了应力分散设计，通过加厚的连接片分散飞行时的交变载荷，避免长期飞行后机臂根部出现疲劳断裂。
