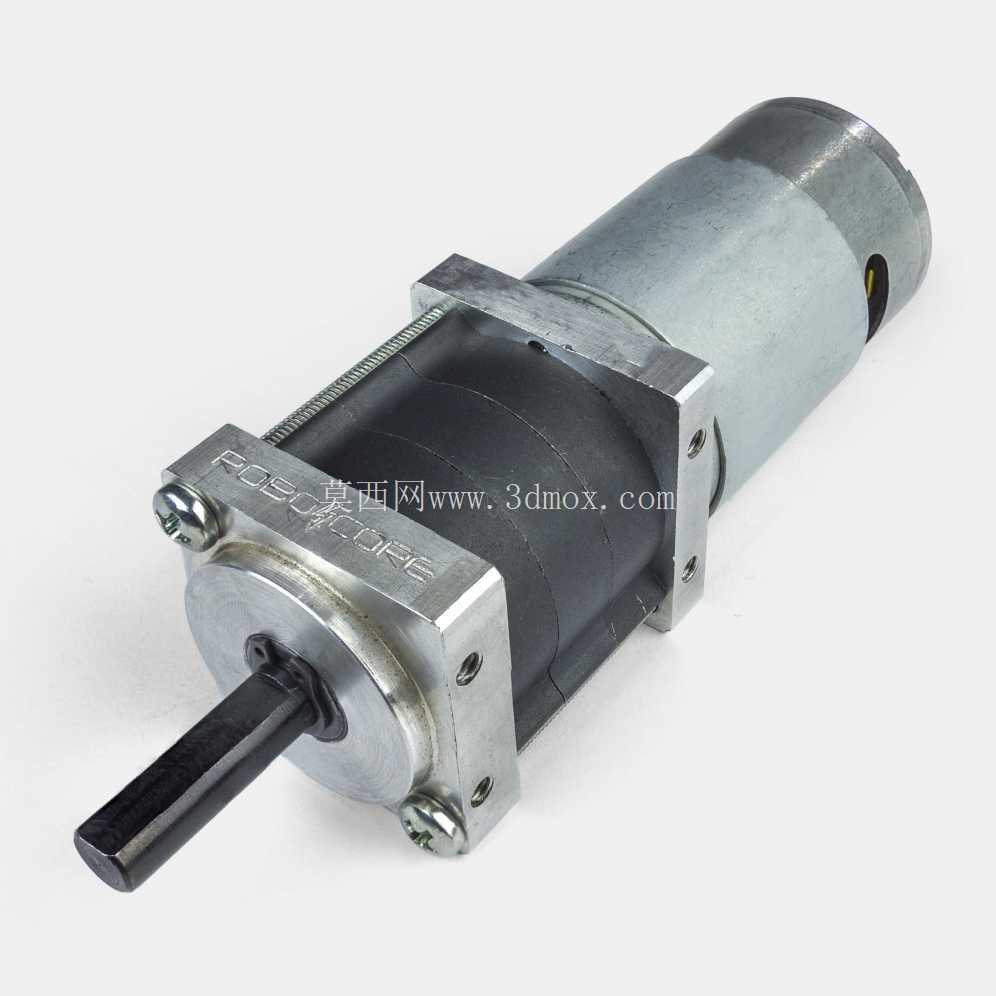

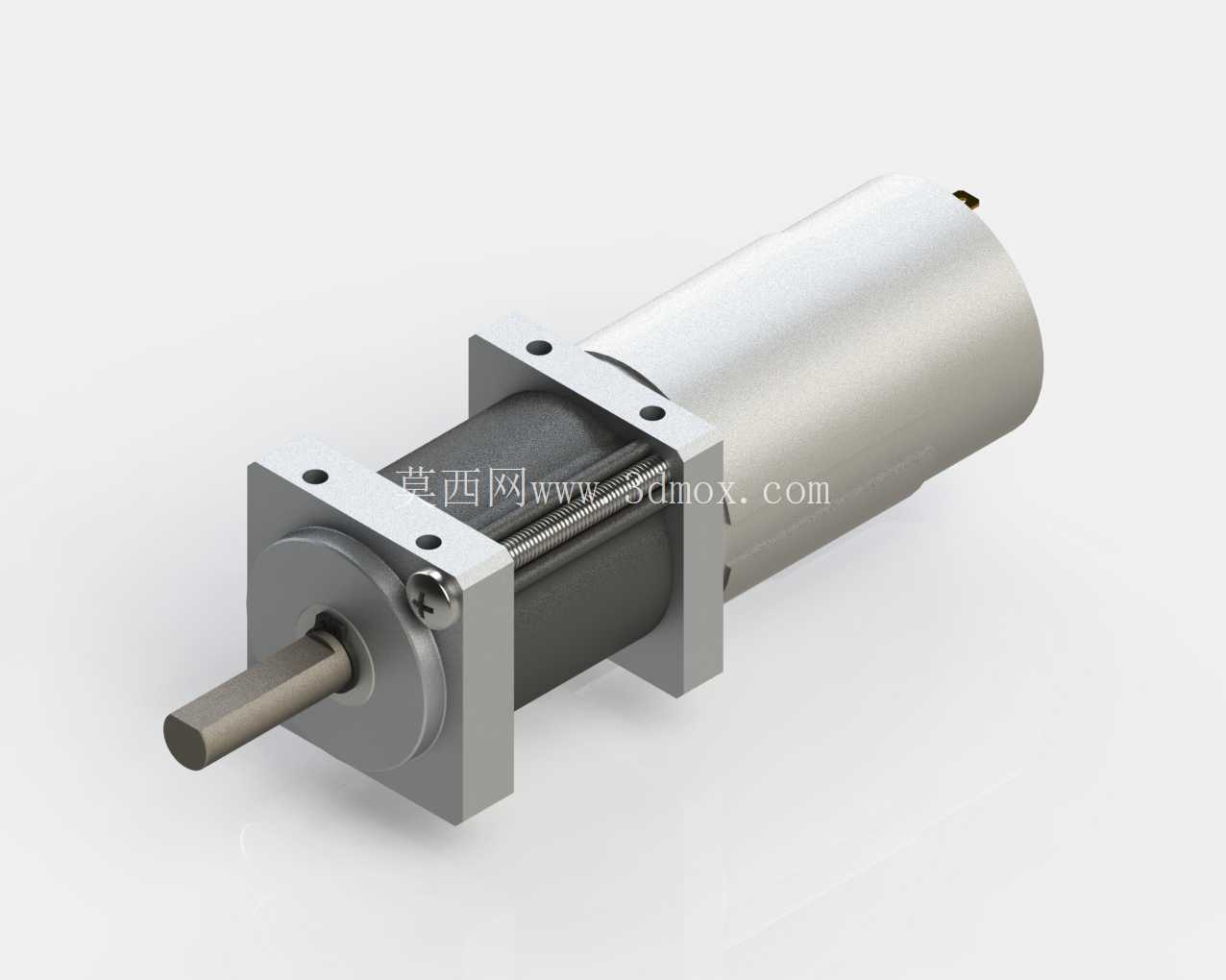

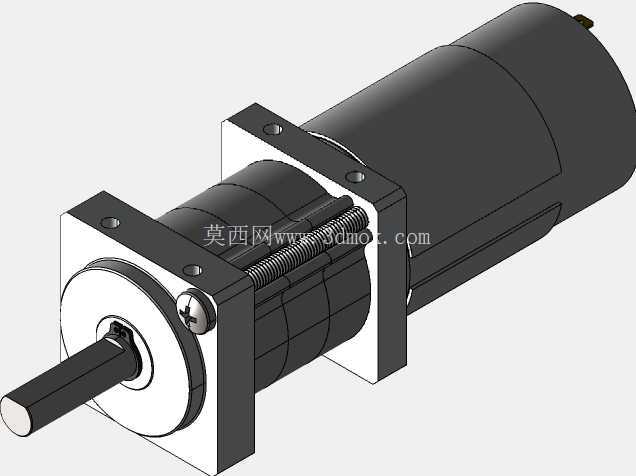

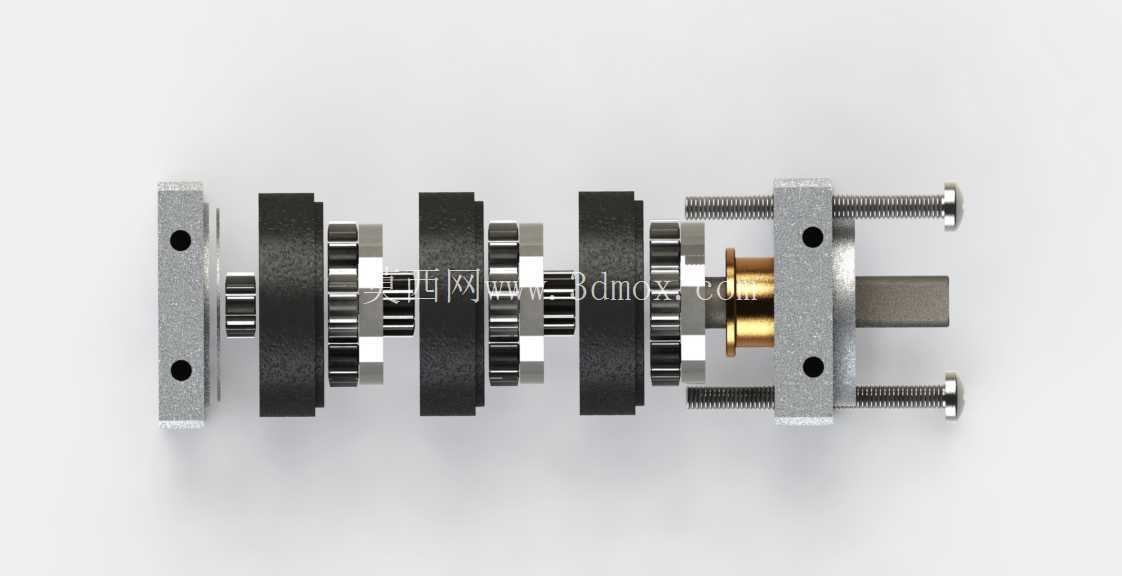

Orbit500 V1型64:1速比行星变速装置

这款行星结构变速装置的核心设计目标，是为小尺寸动力输出场景提供高减速比、低回差的扭矩放大方案，适配对安装空间有严格限制的小型动力单元。从结构布局来看，驱动端采用常见的555型有刷电机作为动力输入，行星减速级采用多层串联的行星轮系布局，通过内齿圈与行星轮的啮合传动实现64:1的固定减速比，输出端采用带法兰的光轴输出结构，法兰端面预留四个对称安装孔，可直接与负载端的安装面贴合固定，无需额外设计转接支架。

在实际工程应用中，这类小体积高减速比的变速单元，常被用于小型移动机器人的行走驱动、桌面级自动化设备的进给传动、教学实验平台的动力输出，以及轻量级竞技机器人的动力系统搭建。比如曲棍球竞技机器人的行走轮驱动，需要在有限的机身空间内实现大扭矩输出，同时保证传动结构的紧凑性，这款变速装置的方形安装法兰可以直接固定在机器人的碳纤维机架上，输出轴通过联轴器与行走轮轴连接，能够将555电机的高转速低扭矩输出，转化为低转速大扭矩的动力输出，满足机器人启停、急转、对抗时的扭矩需求。

从设计思路层面，这款变速装置采用了模块化的分层结构，电机与减速箱之间通过定位止口配合，保证电机输出轴与行星轮系的输入轴同轴度，避免因同轴度误差导致的齿轮偏磨、传动噪音增大等问题。行星轮系的内齿圈采用一体化加工的金属壳体，既作为齿轮的啮合支撑结构，也作为整个减速单元的外壳，减少了额外的结构件，进一步压缩了整体体积。输出端的轴承采用深沟球轴承支撑输出轴，可承受一定的径向载荷，适配带轮、齿轮、行走轮等多种负载的安装需求。

安装边界方面，这款变速装置的整体外形为圆柱形主体搭配方形安装法兰，法兰边长为标准的小尺寸安装规格，四个安装孔的孔距符合小型动力单元的通用安装尺寸，输出轴的直径与伸出长度适配常规的微型联轴器、紧定螺钉固定型轮类零件。在进行结构设计选型时，需要注意输出轴的径向载荷上限，避免超出轴承的承载能力导致寿命缩短；同时安装时需要保证法兰安装面的平面度，避免安装面倾斜导致输出轴受到额外的弯矩。在传动特性上，行星轮系的结构相比普通的直齿减速箱，具备更高的传动效率和更小的回程间隙，在需要正反转频繁切换的场景下，能够减少传动空程，提升动力输出的响应速度。比如在遥控扑翼机器人的动力传动中，需要电机频繁正反转带动翅膀扇动，这款变速装置的低回差特性可以保证翅膀扇动角度的精准性，避免因空程导致的动作滞后。在徒步机器人的关节驱动中，紧凑的结构可以嵌入到机器人的腿部关节空间内，大减速比可以输出足够的扭矩支撑机器人的自重，同时保证关节转动的平稳性。

在进行三维建模复刻时，需要重点关注行星轮系的齿数匹配、各层行星架的定位关系，以及安装法兰的孔位公差，齿轮的啮合间隙需要控制在合理范围内，既不能间隙过大导致传动噪音和回差增大，也不能间隙过小导致齿轮卡滞、传动阻力增大。电机与减速箱的连接部分需要设计合理的定位结构，保证装配时电机轴能够顺利插入行星轮系的输入孔，避免出现装配干涉。输出轴的台阶尺寸需要与轴承内圈、输出法兰的密封结构匹配，保证转动时无卡滞。对于需要进行轻量化改装的场景，也可以在不影响结构强度的前提下，对法兰的非安装面进行减重槽设计，进一步降低整体重量，适配对自重有严格要求的微型机器人场景。
