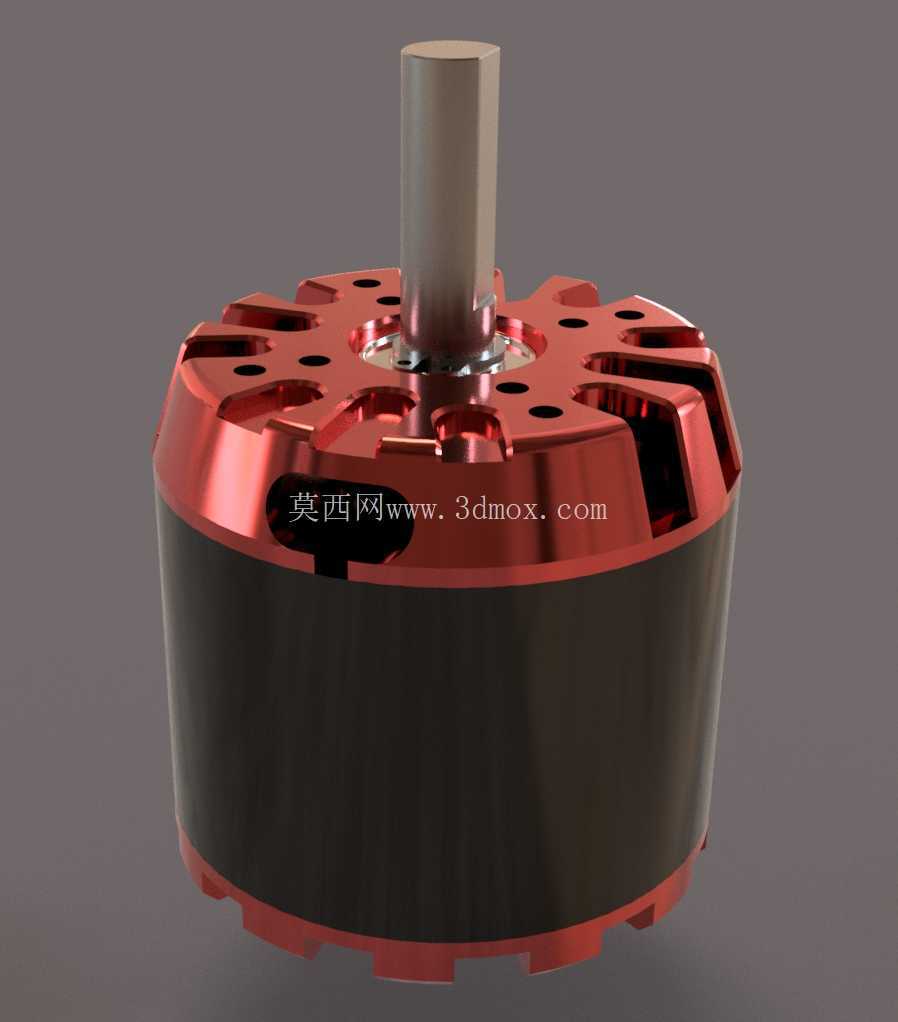

6364-200KV外转子无刷直流动力电机

　　这款外转子结构的无刷直流动力单元，在航模、小型电动载具、轻量化工业驱动场景中有着极高的适配性，区别于常规内转子无刷电机，外转子设计将永磁磁极集成在旋转外壳上，转动惯量更大，低速扭矩输出特性更平顺，搭配200KV的转速电压常数，在标准4S锂电供电区间内，能够兼顾转速响应与扭矩输出的平衡，不会出现低KV电机转速爬升过慢、高KV电机扭矩储备不足的问题。从结构设计来看，定子部分采用多槽集中绕组布局，绕组端部做了规整的浸漆固化处理，既能够降低高速转动下的绕组松动风险，也能提升槽满率，优化电流承载能力，定子铁芯选用高导磁低损耗的硅钢片叠压而成，叠片间的绝缘层处理到位，能够有效降低高频工况下的铁损，减少电机持续运转时的温升。

　　转子外壳采用高强度铝合金一体切削加工，表面做了红色阳极氧化处理，不仅提升了外壳的耐腐蚀性能，也增强了旋转部件的表面硬度，抵御飞行或者运转过程中细小砂石的剐蹭；外壳上均匀分布的多组镂空散热孔，能够在转子旋转时形成主动气流，将定子绕组和铁芯产生的热量快速带出，避免持续大负载工况下出现磁钢退磁、绕组绝缘层老化的问题。输出轴采用高强度合金钢材质，轴伸端做了精密磨削加工，表面粗糙度控制在合理区间，既能够保证与传动部件的配合精度，也能提升轴的抗扭强度，应对大扭矩输出时的载荷冲击；轴与转子外壳的连接部位做了同轴度校准，动平衡等级满足高转速运转要求，不会出现高速转动时的异常振动，降低连接部件的疲劳损耗。

　　从安装边界来看，电机端盖的安装孔位采用圆周均布设计，孔位间距、螺纹规格都匹配主流航模、小型电动设备的安装标准，不需要额外制作转接件就可以直接完成固定；电机的轴向尺寸、径向直径都做了紧凑化设计，在保证功率输出的前提下尽可能压缩占用空间，适配对安装空间有严格限制的轻量化设备。实际选型使用时，需要注意匹配对应电流等级的电调，避免大负载工况下电调过流保护；安装传动部件时要保证输出轴的同轴度，不要出现偏载安装的情况，防止轴承受力不均导致提前磨损；日常维护时可以通过外壳的散热孔检查内部绕组是否有积尘，定期清理附着的杂物保证散热风道通畅。

　　这类电机的应用场景并不局限于航模领域，在小型自动化设备的旋转驱动、轻量化电动工具的动力单元、低速大扭矩需求的小型传动机构中，都可以通过匹配对应的减速组来适配使用需求，外转子的结构特性让它在直接驱动螺旋桨、叶轮这类负载时，不需要额外加装散热风扇就可以满足散热需求，简化了整体驱动结构的设计复杂度。在三维建模过程中，这类电机的模型还原需要重点关注安装孔位的位置度、输出轴的轴伸长度、转子与定子的配合间隙，这些尺寸直接影响后续结构设计时的装配干涉检查，尤其是端盖安装孔的分度圆直径、螺纹深度，是选型安装时的核心尺寸参数，建模时需要保证这些配合尺寸的精度，其余外观倒角、表面纹理的还原可以根据实际渲染需求做适度优化，但核心装配边界尺寸必须与实物测量值保持一致，避免后续结构设计出现装配问题。
