18V规格550型有刷直流电机结构设计

在小型电动工具、家用小电器、儿童电动玩具、桌面级小型自动化执行机构的动力选型场景里，550规格有刷直流电机是应用覆盖面极广的一类动力输出元件，这款18V供电的550有刷电机，正是针对中等负载、中等转速需求的民用及小型工业场景设计的动力单元。从实际使用场景来看，这类电机常被搭载在充电式手持电钻、小型电动螺丝刀、遥控模型车、家用小型榨汁设备、桌面级小型传送带驱动端，也可作为小型气动元件的辅助动力源，或是学生做机械创新设计赛事时的首选动力元件，其适配的供电电压覆盖常见的锂电池组输出规格，不需要额外做复杂的电压转换电路，就能直接匹配多数小型便携设备的供电体系。

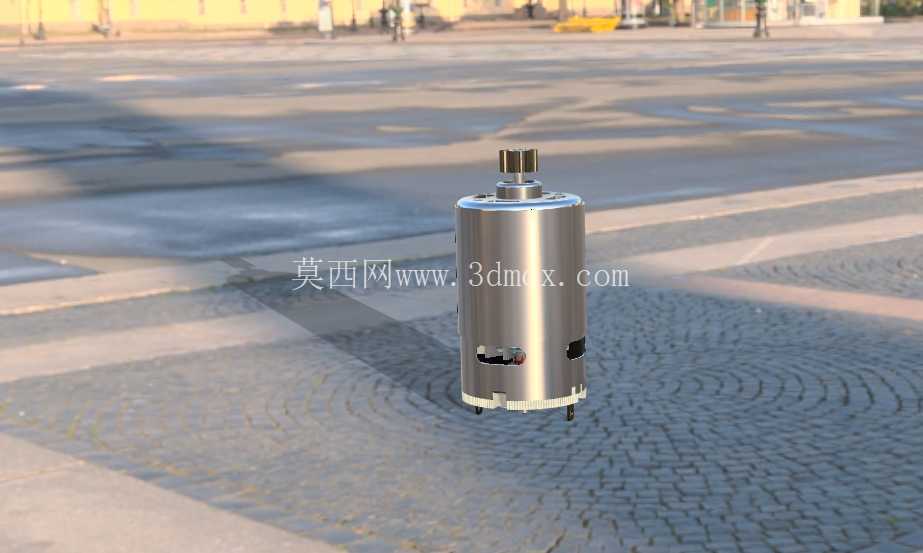

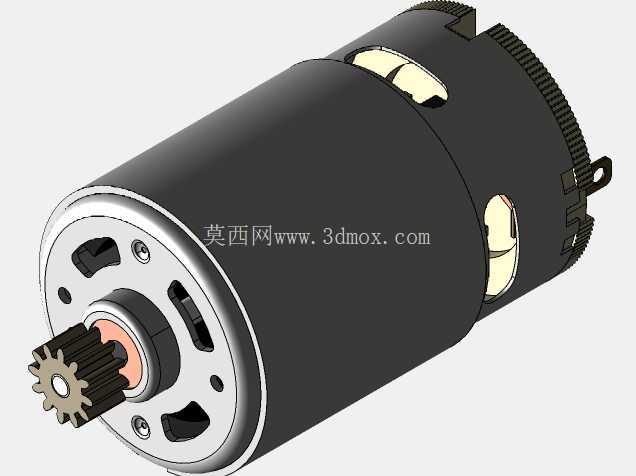

从功能特性上看，这款有刷电机采用传统的碳刷换向结构，相比同规格无刷电机，它的驱动电路极其简单，不需要额外搭配电子换向器，直接通直流电就能实现正反转控制，对于成本敏感、控制逻辑简单的设备来说，能大幅降低整体BOM成本与电路设计难度。电机输出轴端集成了金属传动齿轮，可直接和配套的减速箱齿圈啮合，不需要额外加装联轴器或转接齿轮，能有效缩减动力总成的轴向安装尺寸，适配内部空间局促的小型设备。电机外壳采用拉伸镀锌钢壳，表面做了光亮防锈处理，既可以作为定子磁钢的安装载体，也能形成封闭的防护结构，阻挡日常使用中的灰尘、细碎杂物进入电机内部，避免碳刷磨损产生的碳粉随意飘散，同时金属外壳也能起到一定的电磁屏蔽作用，减少电机换向时产生的电磁干扰对外围电路的影响。

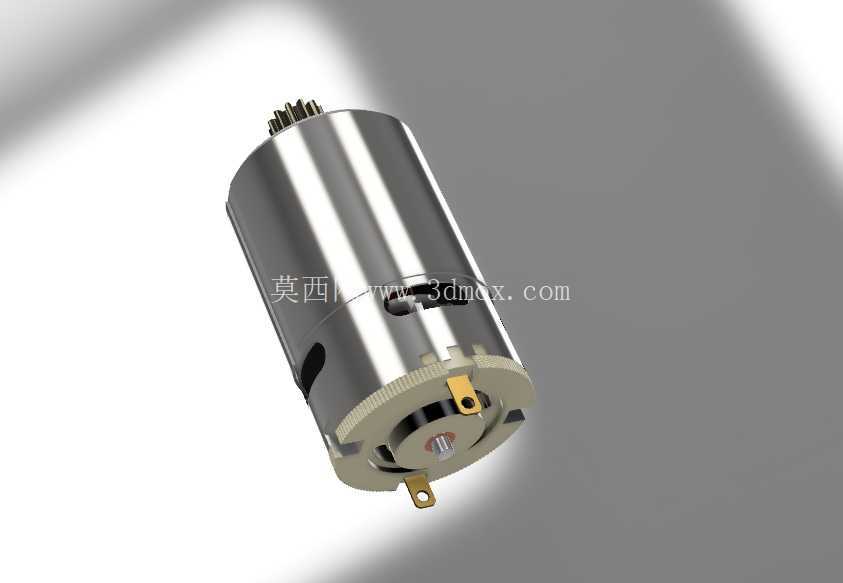

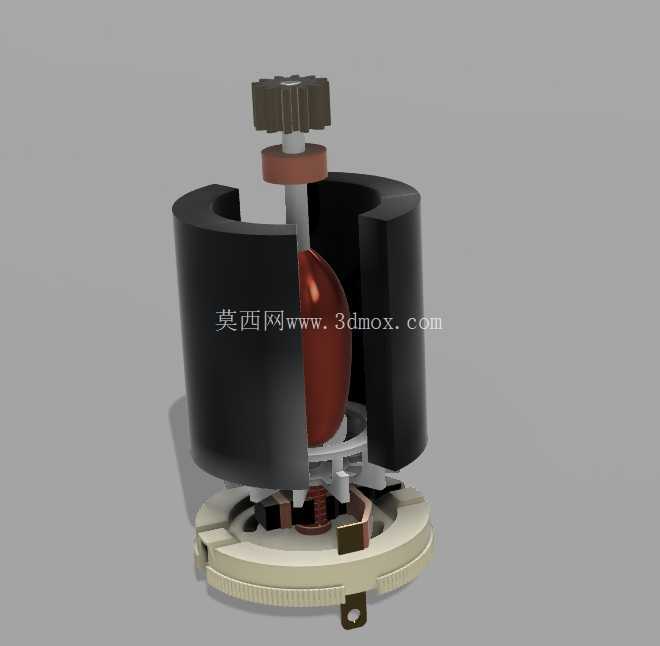

从设计思路层面拆解这款电机的结构，首先是安装端的设计，电机前端盖采用耐高温工程塑料搭配金属嵌件的结构，两个对称布置的金属接线端子直接从端盖引出，端子上预留了标准的螺丝固定孔，既可以直接焊接导线，也可以用压接端子配合螺丝做可拆卸接线，适配不同生产场景的装配工艺需求。端盖上的定位凸台尺寸严格匹配550系列电机的通用安装标准，能直接卡入多数现成的电机固定座，不需要单独定制安装支架，降低下游设备的结构设计工作量。电机尾部的端盖上预留了对称的散热缺口，配合转子转动时带动的内部气流，能把碳刷与换向器摩擦产生的热量、绕组通电产生的热量及时排出，避免长时间高负载运行时内部温度过高，导致磁钢退磁、绕组绝缘层老化失效。

关于外形尺寸与安装边界，这款电机的主体圆柱直径为标准35.8mm，也就是行业内统称的550系列电机的通用外径，不含输出轴与尾部接线端的主体长度为57mm，输出轴端的齿轮模数为0.5，齿数为9，齿顶圆直径5mm，伸出端盖的长度为8mm，能直接适配市面上绝大多数现成的550电机配套金属减速箱，减速比覆盖1:10到1:1000的全系列规格，选型时可以根据需要的输出扭矩与转速灵活搭配。安装固定时，前端盖的两个安装孔中心距为25mm，孔直径2.2mm，可以用M2的自攻螺丝或者机丝直接固定在设备的塑料或者金属支架上，安装时需要注意预留至少3mm的尾部接线空间，避免导线被挤压破损，同时电机外壳与设备内部其他导电元件之间要预留至少1mm的绝缘间隙，防止出现短路问题。在实际选型匹配时，要注意这款电机的额定工作电压为18V，空载转速能达到每分钟16000转左右，额定负载下的输出扭矩约为80mN·m，如果需要更大的输出扭矩，必须搭配对应减速比的减速箱使用，不能长时间在堵转状态下运行，否则会导致绕组电流急剧升高，短时间内就会烧坏电机。另外，碳刷作为易损件，在连续运行100小时左右后会出现磨损，设计设备结构时如果需要长时间连续运行，要考虑预留碳刷更换的操作空间，或是选用碳刷规格更大的定制版本。
