全新结构NEMA17步进电机三维数模

在桌面级3D打印设备的运动轴驱动、小型自动化流水线的点位输送模组、桌面型数控雕刻机的进给轴、智能仓储的小型分拣拨叉机构、物联网终端的小型执行机构这类对安装空间、控制精度有明确要求的场景里，42系列也就是NEMA17规格的步进电机始终是选型清单里的核心选项。做这类电机的三维建模时，首先要卡准的就是安装法兰的边界尺寸，NEMA17对应的安装孔位中心距是42mm见方，安装孔采用M3螺纹规格，孔位的位置度公差要控制在0.05mm以内，不然用户把模型导进装配体的时候，会出现和标准电机安装座、同步轮安装法兰不对孔的问题，这也是很多新手建模时容易忽略的细节——只画外形不卡安装基准，做出来的模型没有实际工程参考价值。

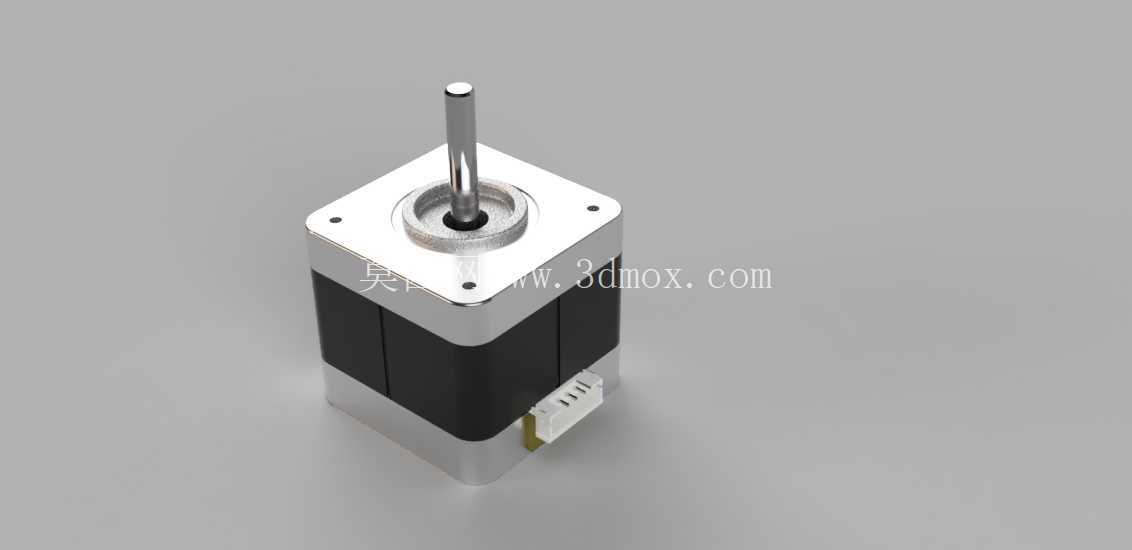

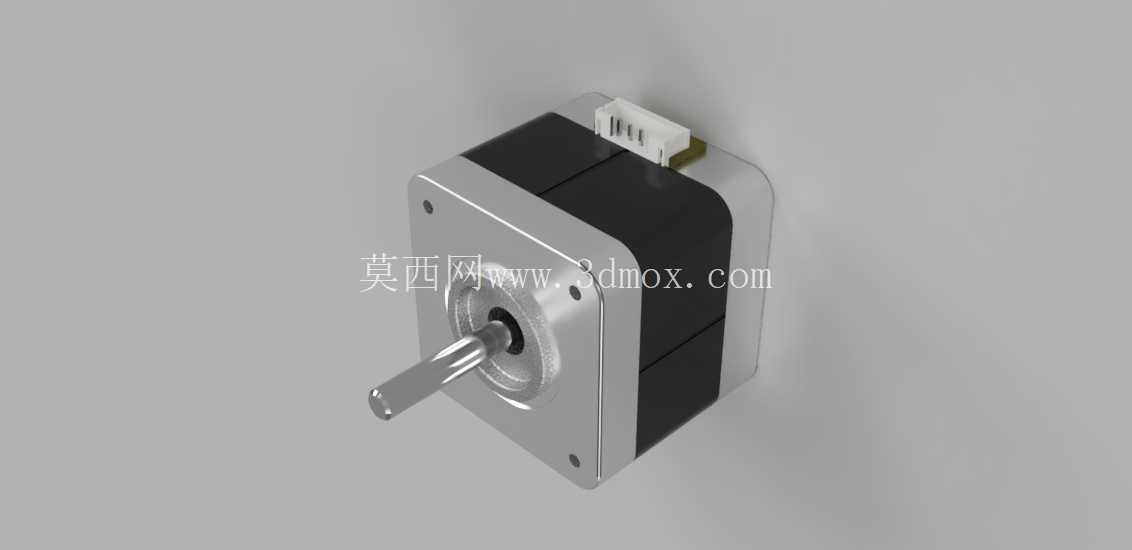

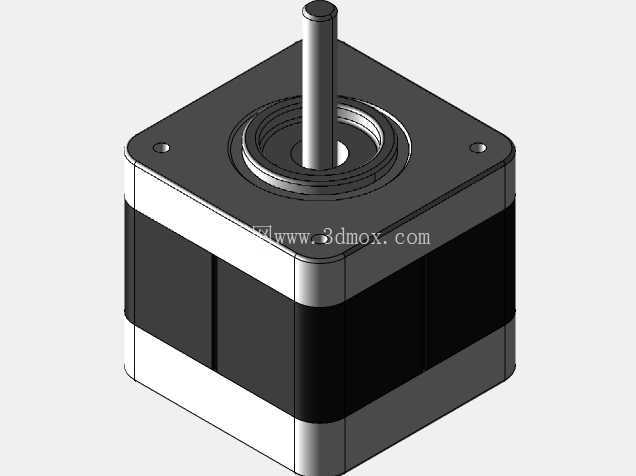

这次的模型在结构上做了针对性的优化，首先是电机本体的叠片部分，没有沿用老款模型的直角棱边结构，而是在叠片组的四个边角做了极小的倒角处理，对应实际生产中硅钢片叠压后的去毛刺工艺，也能避免装配时边角刮伤设备内部的走线。输出轴的部分严格按照行业通用规格设计，轴径5mm，轴伸长度24mm，轴端做了平扁位处理，扁位的尺寸匹配标准D型孔同步轮、联轴器的装夹要求，轴根部的轴承位台阶高度也做了精准还原，保证用户在做轴端负载校核、联轴器选型的时候，能直接从模型上测量到准确的配合尺寸，不用再反复查样本手册核对干涉量。

从功能特性来看，这类两相混合式步进电机的优势在于开环控制下就能达到较高的定位精度，步距角1.8度，搭配细分驱动器可以实现更小的进给当量，低速运行时的扭矩输出足够带动小型负载，不需要额外加减速机构就能满足多数小型自动化设备的驱动需求。建模的时候特意把电机前后端盖的止口结构做了出来，前端盖的止口直径22mm，突出端面2mm，这个尺寸是和设备安装板的定位孔配合的关键基准，很多廉价模型会省略这个止口，导致用户做装配仿真的时候，电机和安装板之间没法实现精准同轴定位，算出来的轴系同轴度误差完全不符合实际情况。后端盖的部分预留了编码器安装位的结构空间，虽然基础款NEMA17电机不带编码器，但这个结构预留可以方便用户在做闭环步进电机改装方案的时候，直接在现有模型基础上修改，不用重新搭建电机本体的基础结构。

建模过程中对电机的出线方向也做了可调整的结构设计，默认出线方向朝向后端侧方，用户可以根据自己设备的走线空间，在装配体里旋转后端盖的角度来调整出线位置，不会出现线缆和设备机架、其他传动部件干涉的问题。电机本体的外壳分层结构也做了清晰的区分，前后端盖的铸铝材质、中间定子部分的硅钢叠片质感、输出轴的金属加工面，都在模型里做了分层的面属性区分，导入渲染软件的时候可以直接赋予对应的材质，不用重新拆分零件。另外，电机的整体厚度也就是机身长度，按照常用的40mm机身规格做的建模，这个长度规格的电机保持扭矩可以达到0.4N·m左右，刚好覆盖桌面级设备X/Y/Z轴驱动、小型传送带驱动、电动阀门执行机构这类场景的负载需求，不会出现选型扭矩冗余太多浪费成本，或者扭矩不足带不动负载的问题。

在安装边界的处理上，模型特意把电机安装时需要预留的安全空间做了隐性的参考基准，比如输出轴侧要预留至少30mm的空间用来装联轴器或者同步轮，后端要预留15mm的空间给线缆弯折和驱动器接线，四个安装孔的锁付深度要控制在4mm以内，避免螺丝顶到电机内部的定子绕组造成短路，这些细节虽然不是模型本身的实体结构，但在建模的时候把对应的参考面做了出来，方便结构工程师在做整机布局的时候，直接参考这些基准来预留安装空间，减少后续打样时出现的装配干涉问题。很多时候工程师做整机设计，不是电机本身的尺寸画错了，而是没考虑到安装锁付、接线、装夹传动件需要的额外空间，导致最后装样机的时候才发现空间不够，要重新改板，这个模型在设计的时候就把这些工程实际中会遇到的问题考虑进去，把对应的参考边界融入到模型结构里，能帮选型和设计的工程师省掉很多反复核对尺寸的时间。

另外，模型的定子和转子部分的内部结构也做了适度的还原，不是完全的空心外壳，对于需要做电机发热仿真、磁路仿真的用户来说，可以直接在这个模型基础上赋予对应的材料属性，不用重新构建内部的基础结构。当然，考虑到多数用户做整机装配的时候不需要太细致的内部绕组结构，模型把内部绕组做了简化处理，既保证了整体重量、质心位置和实际电机一致，不会因为模型太简化导致做整机运动仿真的时候质心偏差太大，算出来的负载惯量不准，也不会因为模型细节太多导致文件太大，拖慢装配体的运行速度。这种细节程度的把控，是做工业类三维模型很重要的一点，不是细节越多越好，而是要匹配目标用户的实际使用场景，做结构设计的用户需要准确的安装基准、外形尺寸、配合尺寸，做仿真的用户需要准确的质心、材质分层面，做渲染的用户需要清晰的外观分层，把这些需求平衡好，做出来的模型才是真正能在工程实际中用起来的数模，而不是只能看个外形的样子货。
