MKS Robin Nano TS35显示屏防护外壳

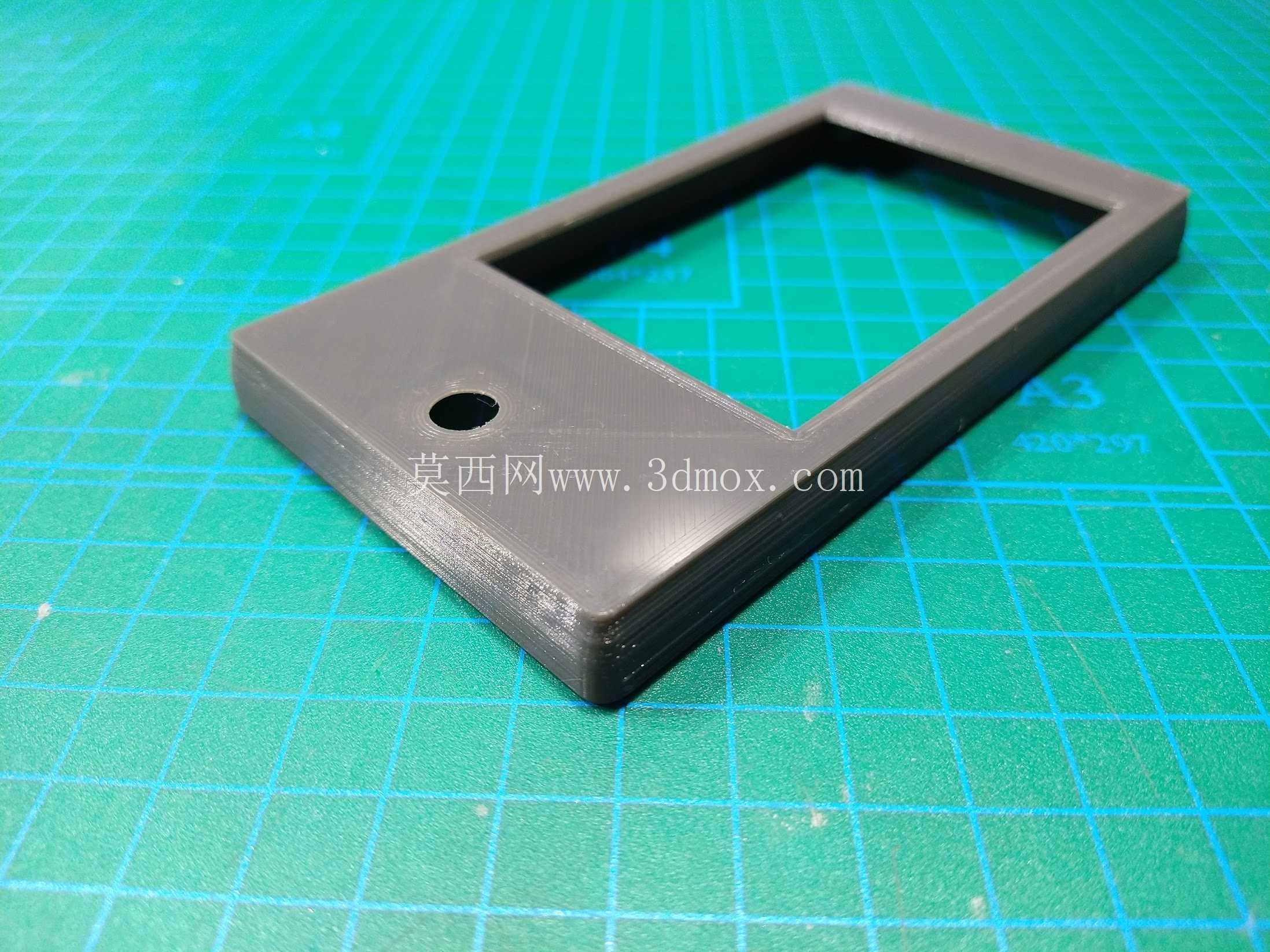

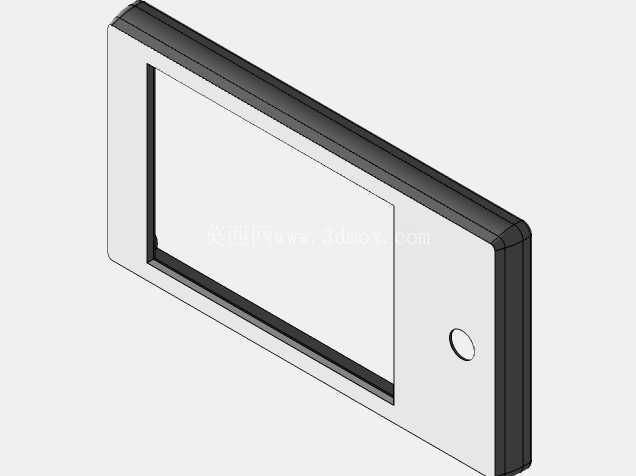

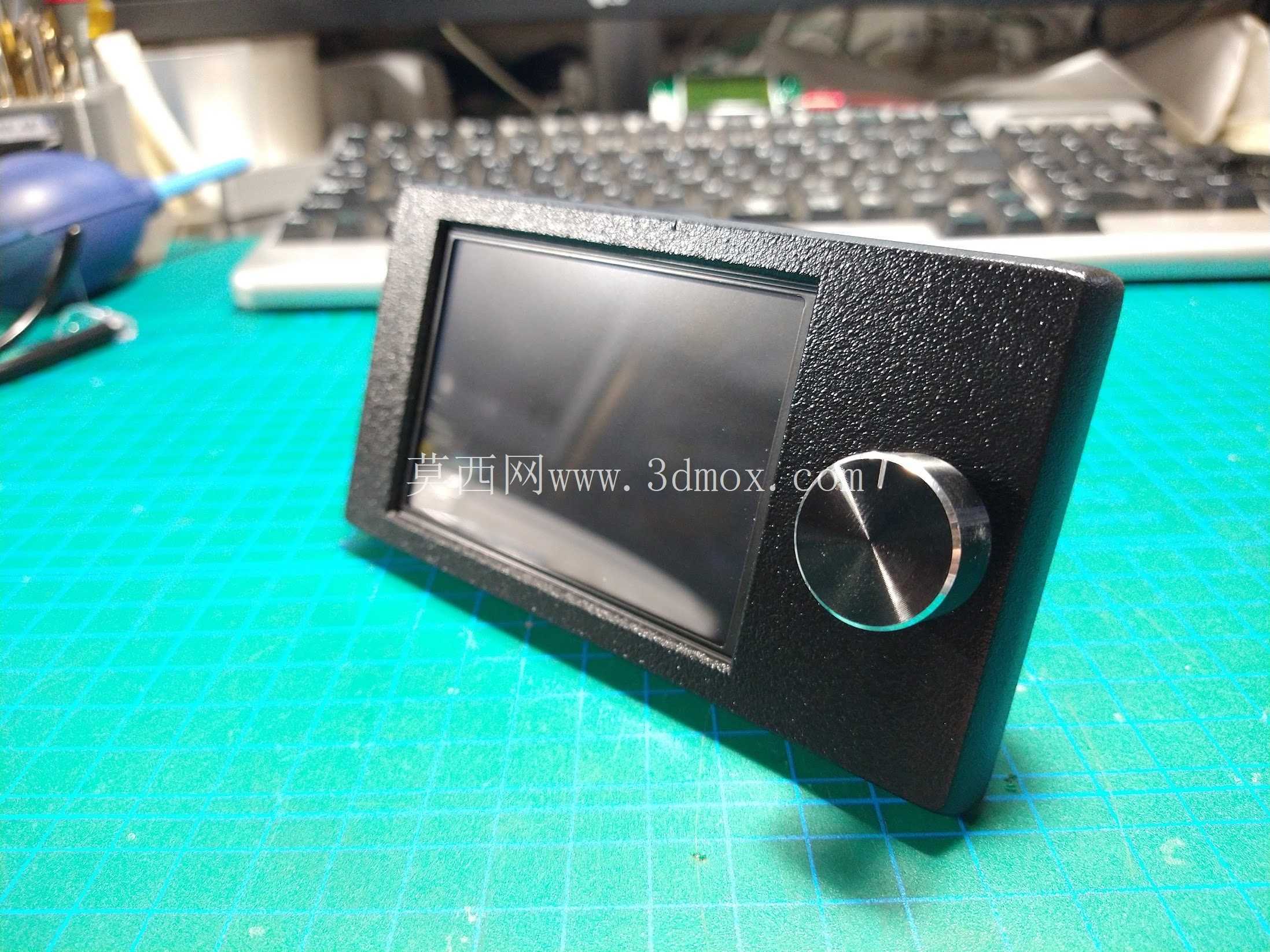

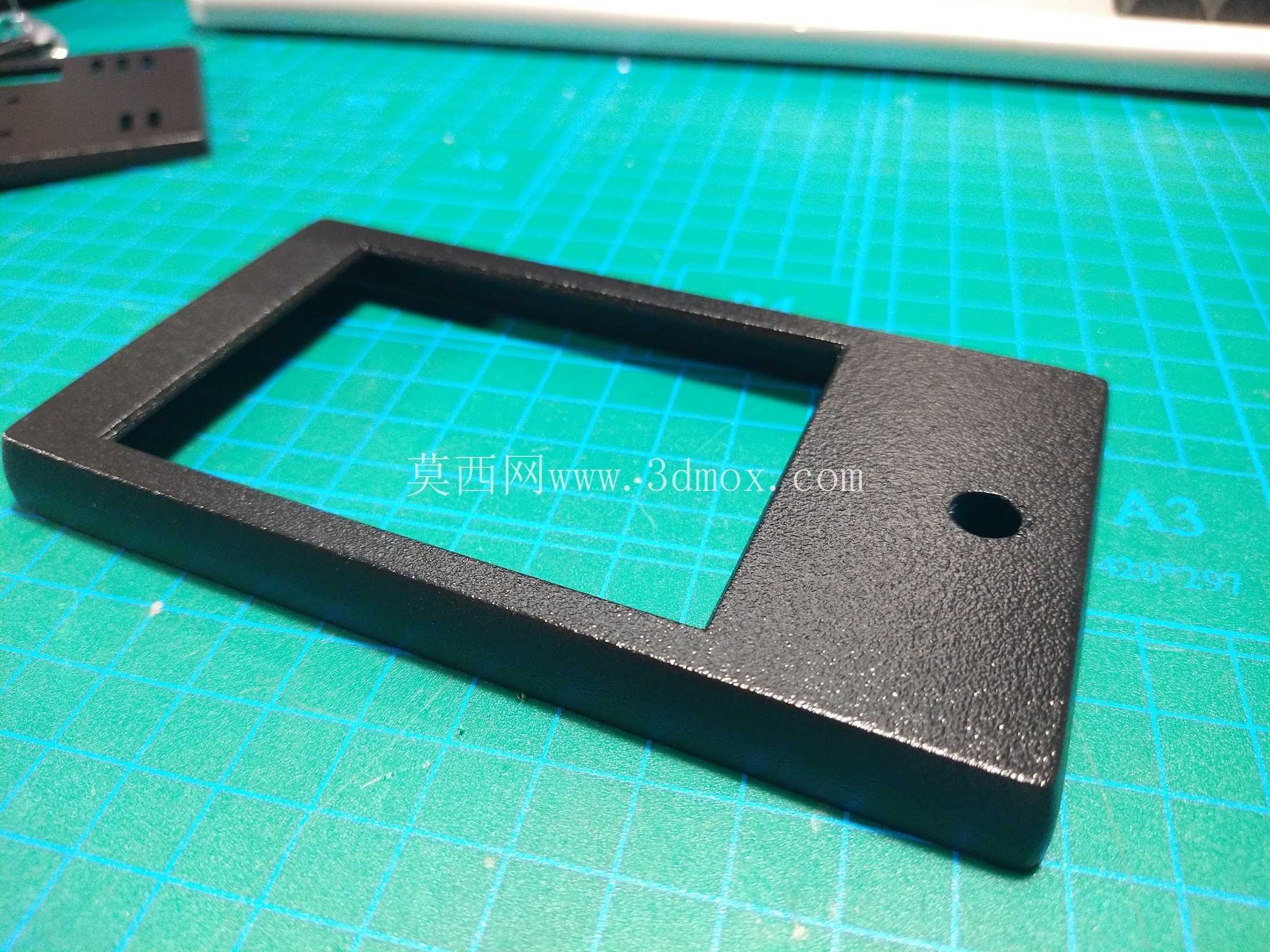

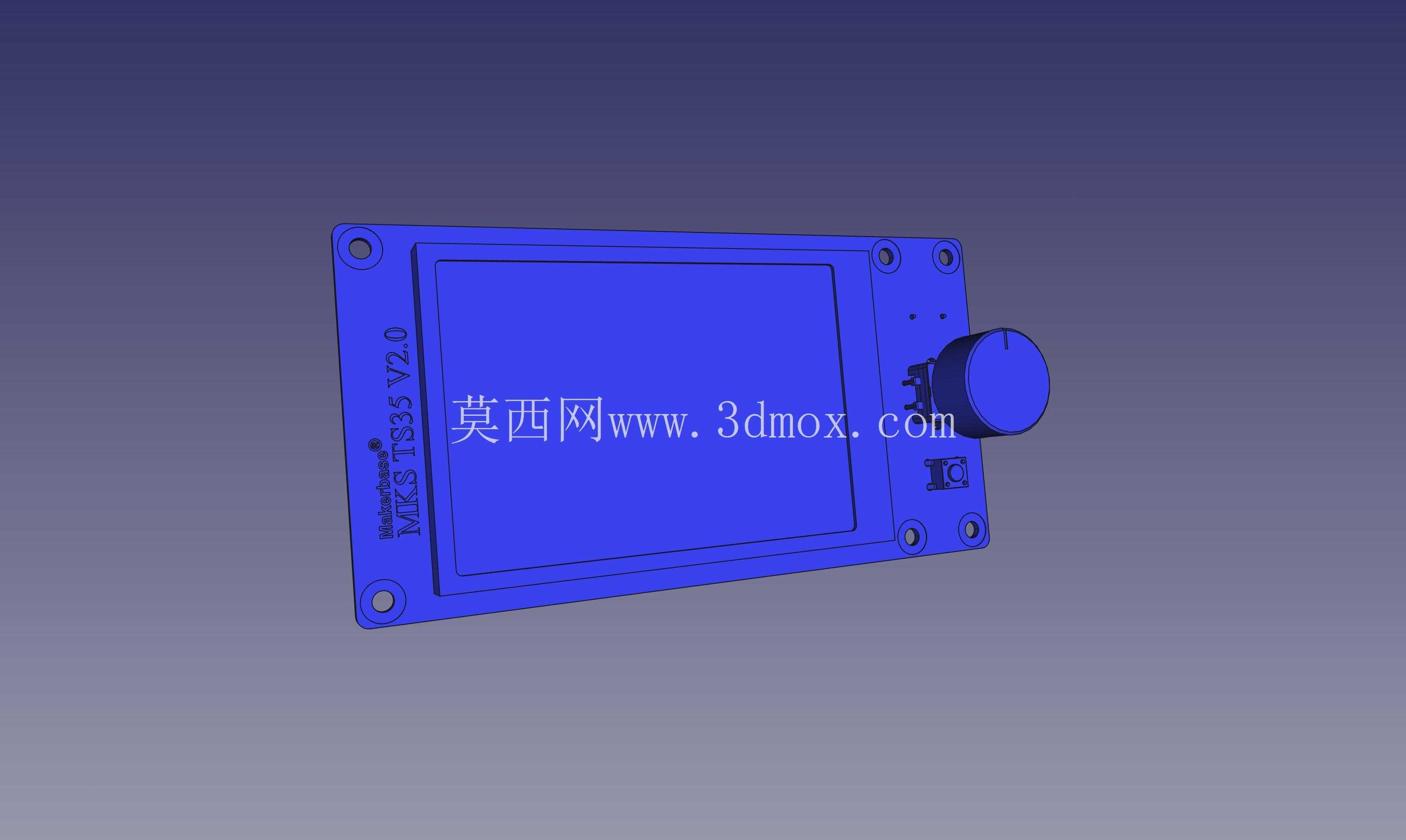

在桌面级FDM3D打印机的日常使用场景中，外露的触控显示屏往往面临耗材碎屑飞溅、操作磕碰、桌面液体泼溅等多重损伤风险，这款针对MKS Robin Nano配套TS35 TFT显示屏开发的保护外壳，正是为解决这类实际使用痛点完成的结构设计。从实际装机适配来看，外壳完全贴合TS35 3.5英寸触控屏的外轮廓边界，屏幕嵌入区域做了0.3mm的内凹止口设计，装配时屏幕可直接卡入止口内，无需额外打胶固定，屏幕表面与外壳正面保持齐平，既不会出现屏幕突出易被刮花的问题，也不会因内凹过深影响触控操作的手感。外壳右侧集成了实体旋钮的安装位，旋钮轴孔与屏幕板载编码器的轴径完全匹配，装配后旋钮与外壳表面预留0.8mm的活动间隙，旋转调节参数、确认操作时不会出现剐蹭外壳的卡顿问题，金属质感的旋钮帽突出外壳表面3mm，符合日常操作的人机工程学尺寸，盲操作时也能快速定位旋钮位置。

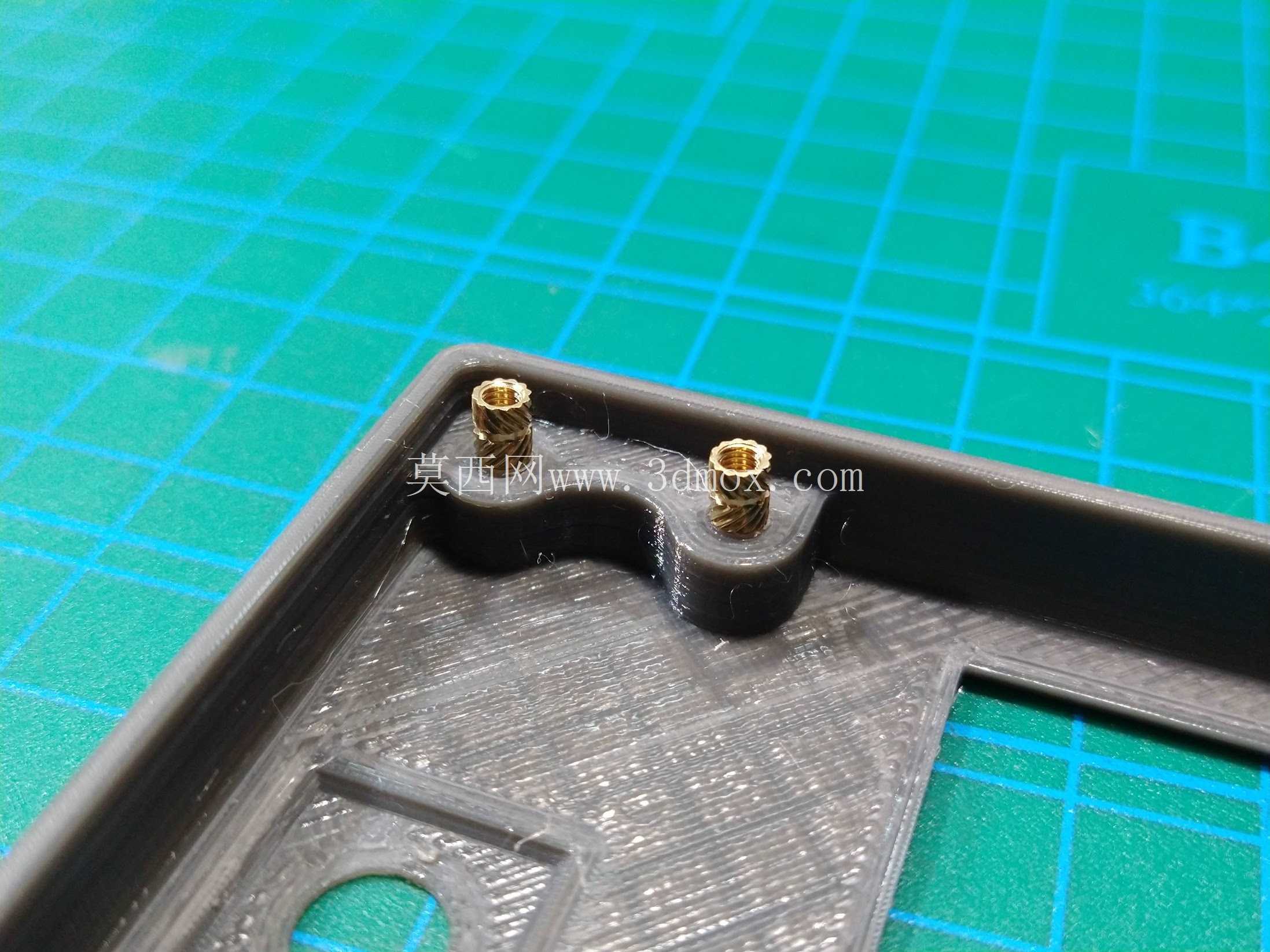

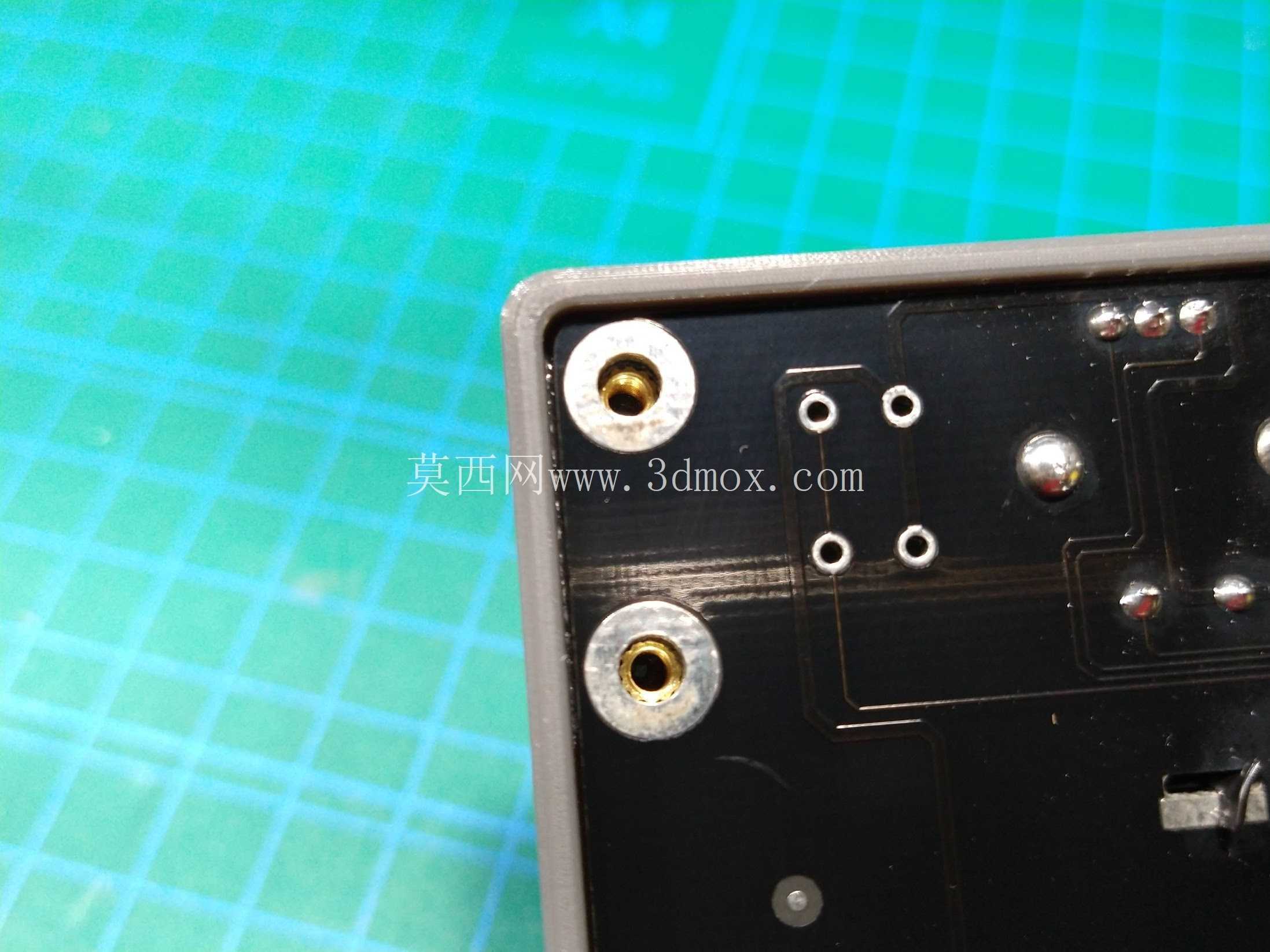

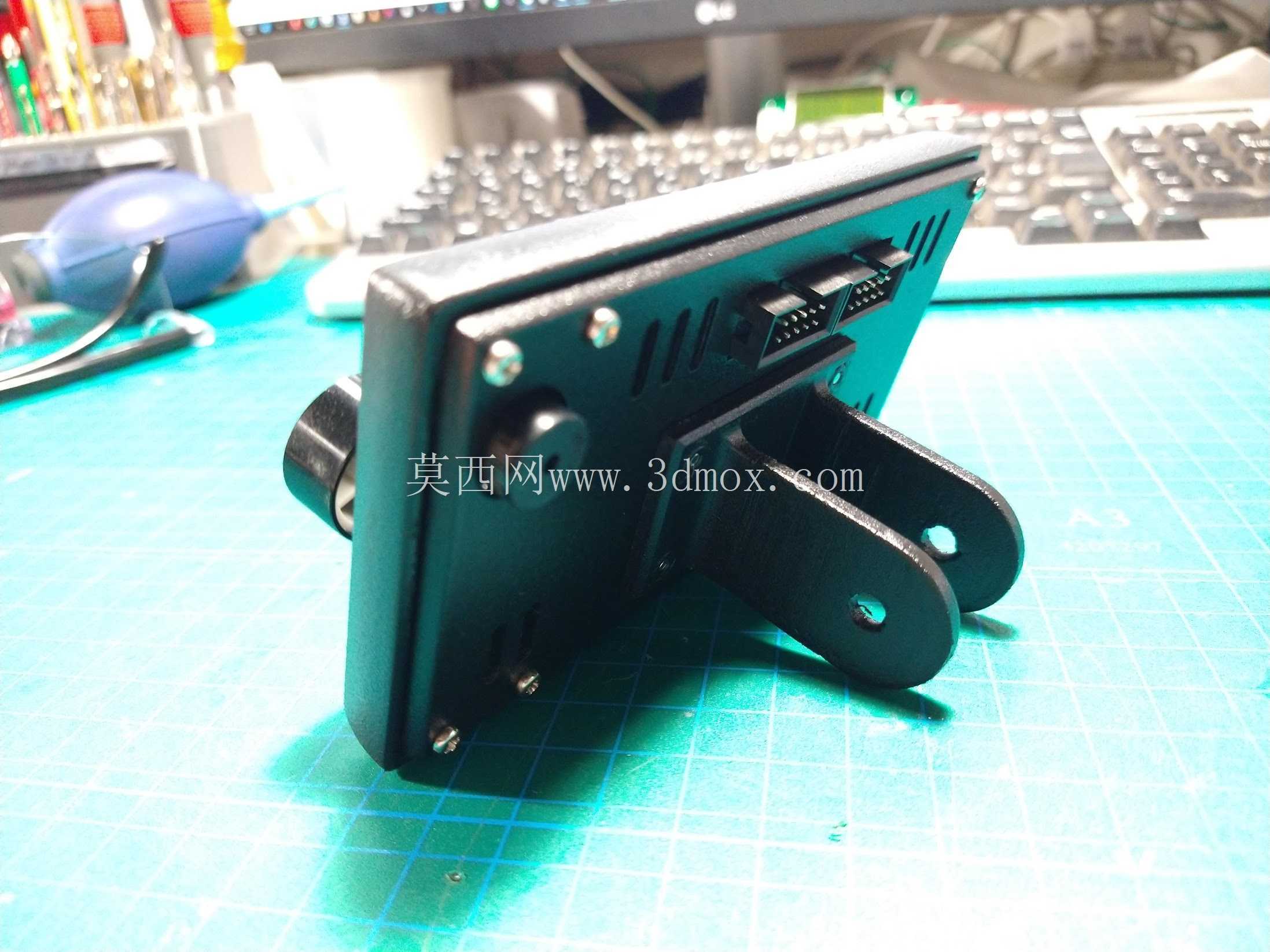

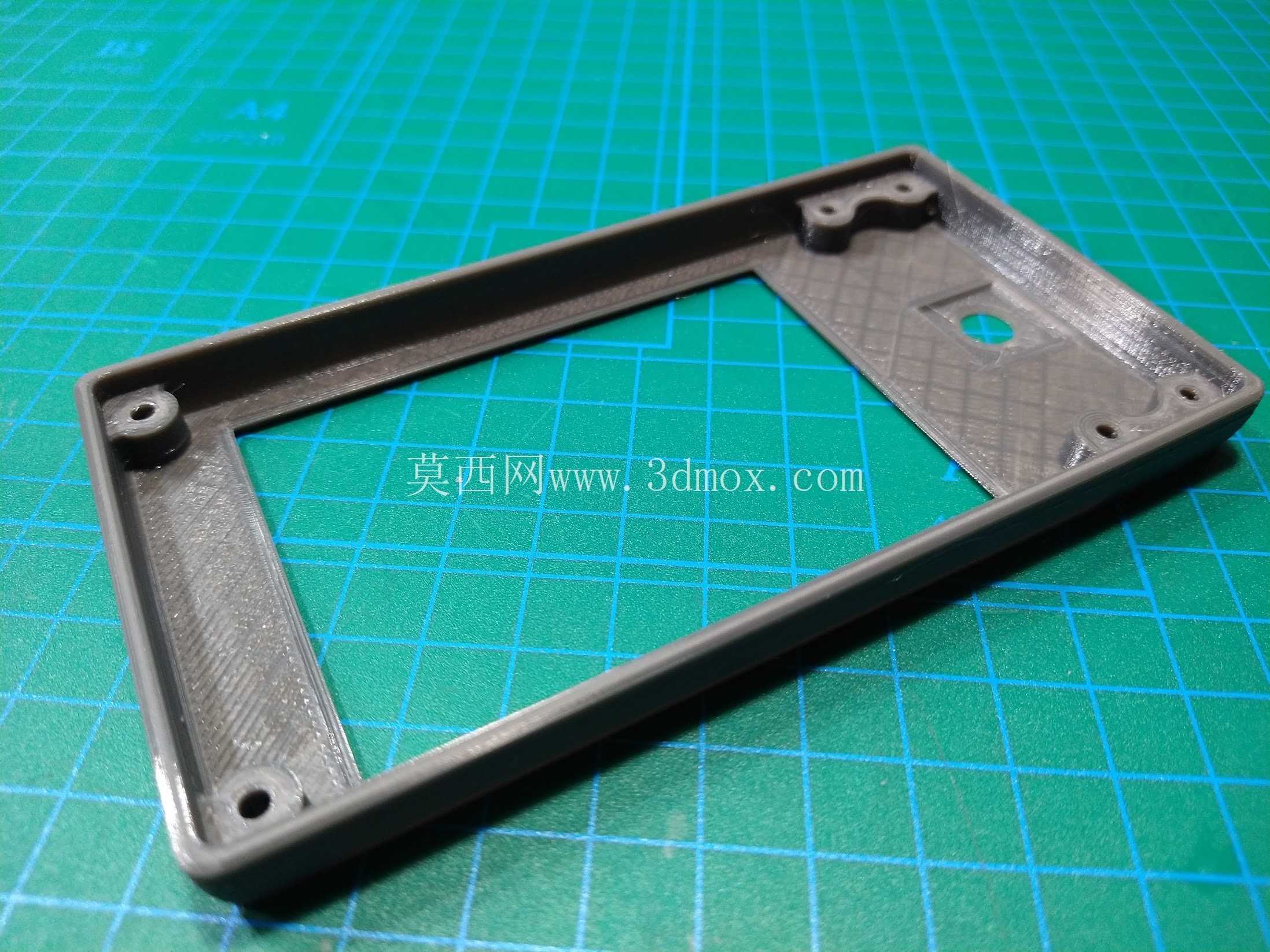

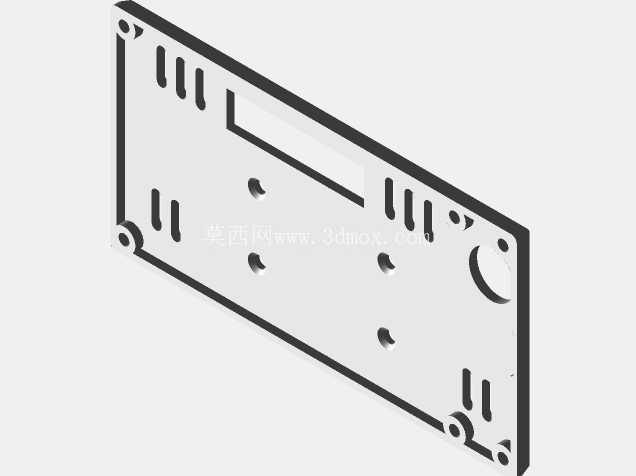

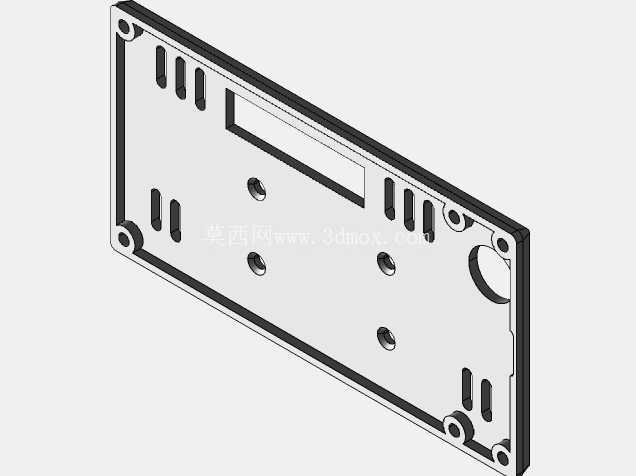

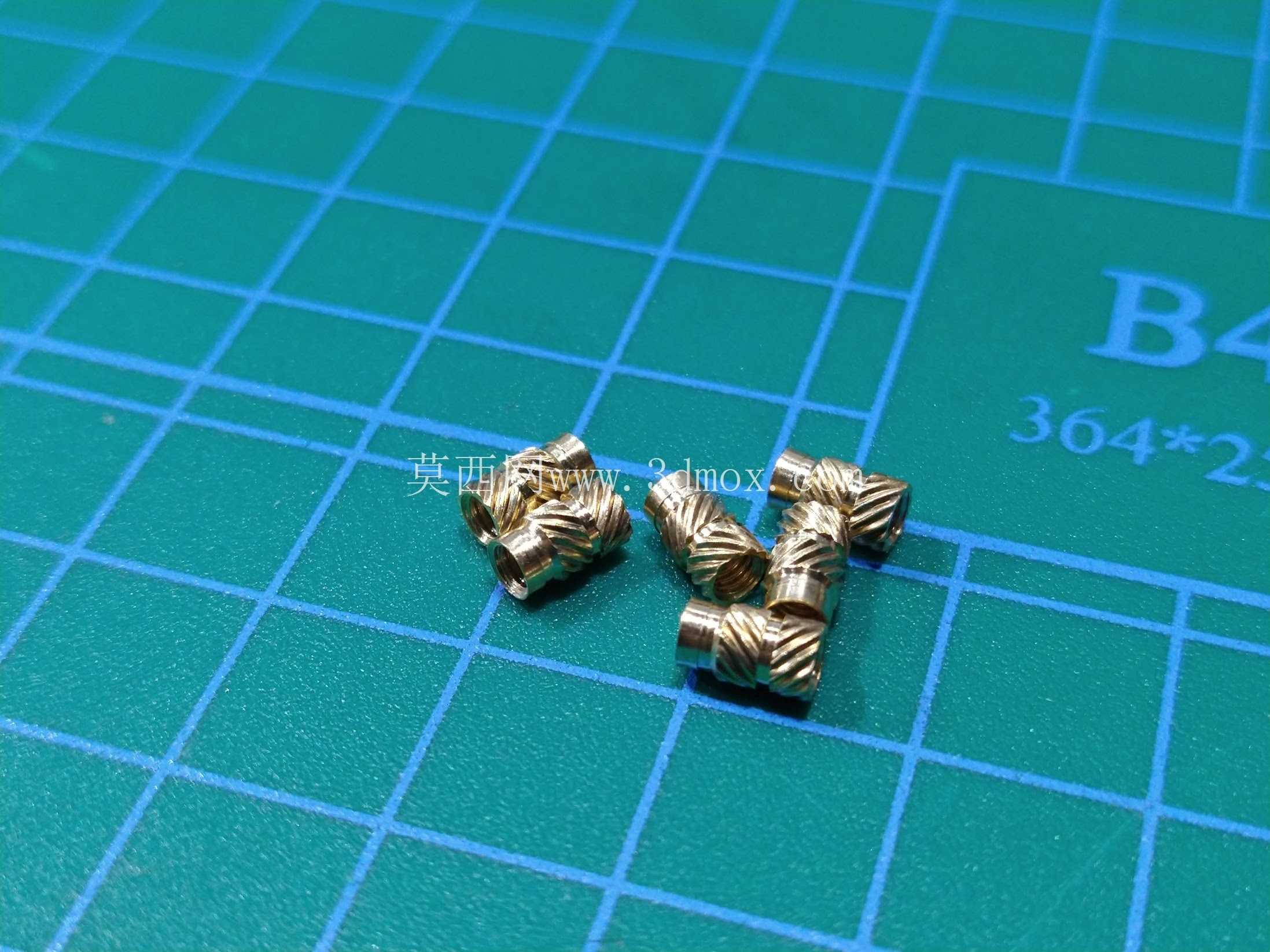

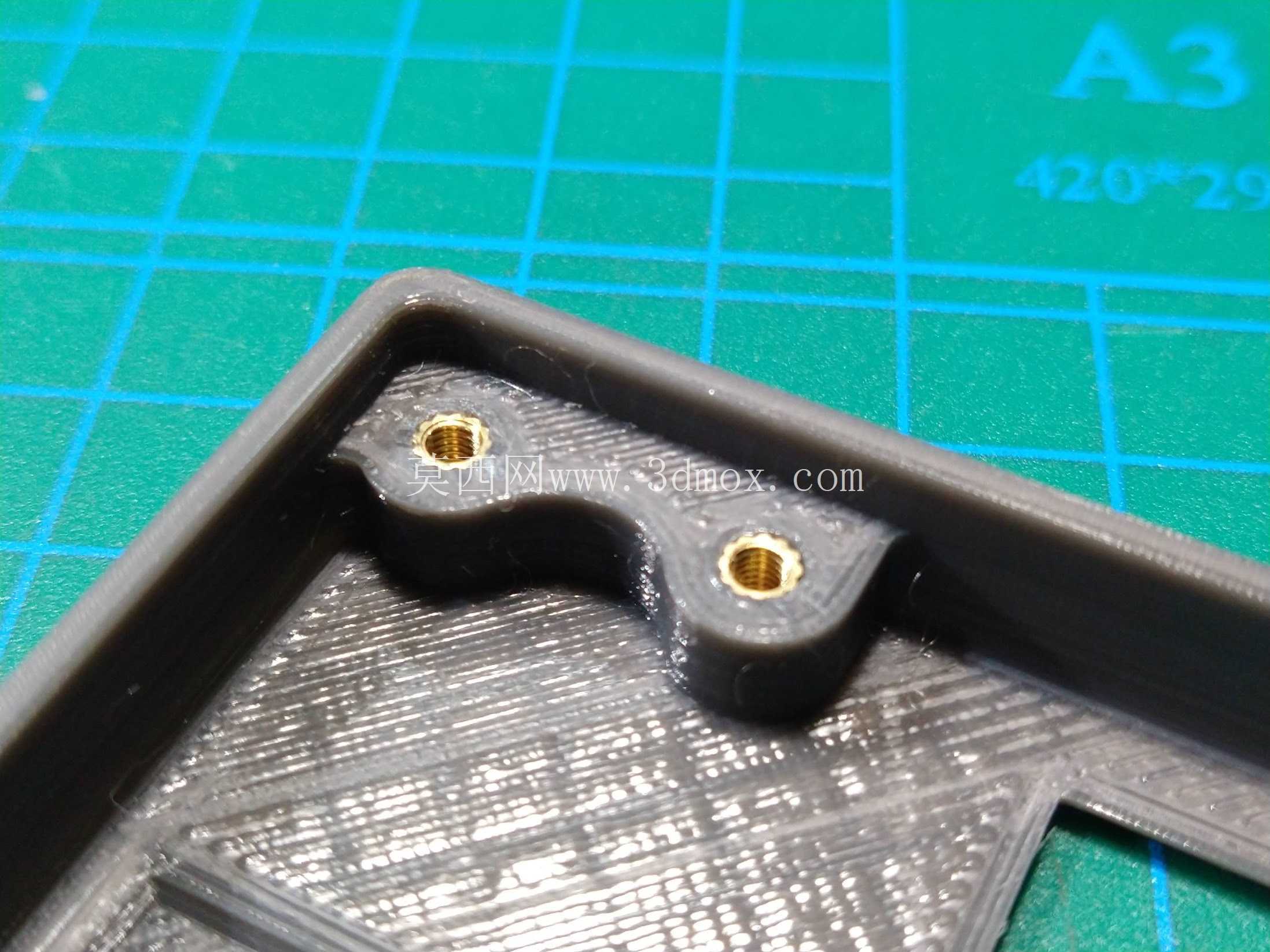

设计过程中充分考虑了3D打印加工的工艺特性，所有转角位置都做了R1.5的圆角过渡，既避免打印过程中出现尖角翘边的问题，也能提升外壳整体的抗冲击性能，日常轻微磕碰不会出现尖角崩裂的情况。外壳背部预留了M2.5规格的插入螺母安装位，适配市面上通用的M2.5*5热熔铜螺母，螺母嵌入后与外壳背部平面齐平，安装到打印机型材框架上时，可通过M2.5螺丝直接锁紧固定，安装孔位的中心距完全匹配2020铝型材的槽位间距，无需额外打孔改装，可直接固定在打印机的正面框架侧方，不会占用设备额外的操作空间。外壳的壁厚设置为2mm，采用PLA或者PETG材料打印即可满足结构强度需求，打印时无需添加支撑，所有结构面均为自支撑角度，能够有效降低打印耗材的损耗，缩短打印加工的时间。

从实际使用的功能层面来看，外壳将屏幕的电路板完全包裹在内，背部预留了屏幕排线、供电线的出线缺口，缺口位置做了圆角打磨处理，不会刮伤线材的绝缘层，同时能够避免线材被外力拉扯时直接作用在屏幕的接线端子上，降低接线松脱、端子脱焊的故障概率。外壳正面的屏幕可视区域做了0.2mm的下沉台阶，可粘贴配套的钢化保护膜，保护膜粘贴后不会高出外壳平面，日常擦拭屏幕时不会刮起保护膜边缘。针对桌面3D打印机工作时的振动特性，外壳与屏幕接触的内圈位置预留了0.5mm的缓冲泡棉粘贴槽，粘贴薄款EVA泡棉后，能够吸收设备运行时传递到屏幕的振动，避免屏幕长期受振动影响出现显示排线接触不良、显示花屏的问题。

安装边界方面，外壳整体的外轮廓尺寸控制在100mm*60mm*15mm范围内，安装到打印机框架上后，突出型材表面的距离仅为15mm，不会与打印机的打印平台、挤出机构等运动部件产生运动干涉，设备回零、打印平台移动的全行程范围内都不会触碰外壳结构。外壳的侧边没有多余的突出结构，在多台设备并排摆放的场景下，也不会因为外壳突出导致设备之间无法紧密排列，能够有效节省桌面的摆放空间。针对不同用户的安装需求，外壳背部同时预留了横向、纵向两个方向的安装孔位，既可以横向安装在设备正面，也可以纵向安装在设备侧方，适配不同机型的框架布局，不需要额外修改结构即可完成不同方向的装配。

从结构细节的处理来看，旋钮位置的轴孔做了0.1mm的公差预留，即便3D打印过程中出现轻微的尺寸收缩，也能保证旋钮轴顺利插入，不会出现轴孔过紧导致旋钮旋转卡顿、或者轴孔过松导致旋钮晃动的问题。外壳的合模位置（打印层叠方向）设置在背部边缘，正面没有可见的层纹拼接痕迹，打印完成后简单打磨正面即可获得较好的外观质感，也可以根据设备的整体配色选择不同颜色的耗材打印，与设备整体外观风格保持统一。屏幕嵌入的卡扣位置做了15度的导入斜角，装配屏幕时不需要使用工具撬动，用手按压即可将屏幕卡入到位，拆卸时也可以通过背部预留的小缺口轻轻推出屏幕，不会因为硬撬损坏屏幕的玻璃面板。
