FRC赛事全向移动转向驱动底盘结构

这套转向驱动结构是专为FRC机器人竞赛场景开发的全向移动底盘核心组件，日常备赛阶段很多参赛队都会卡在底盘转向灵活性不足的问题上，常规的差速转向底盘在狭窄的赛事场地内完成取放物料、对位投射、规避对抗等动作时，往往需要反复调整进退位，浪费宝贵的比赛操作时间，这套结构的设计初衷就是解决这类场景下的移动效率问题。

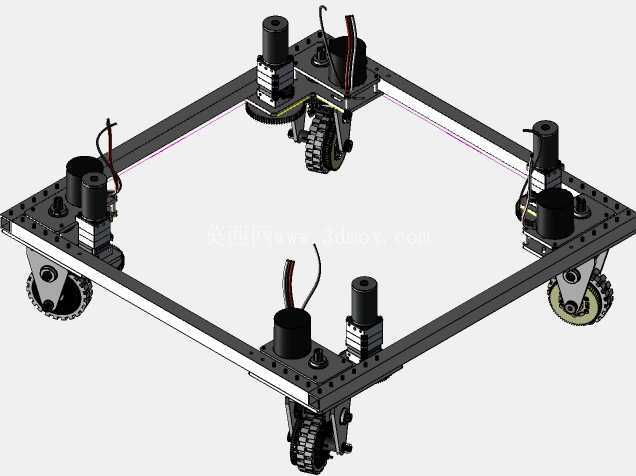

从实际使用逻辑来看，四组轮组单元采用对称式矩形布局，每个轮组都集成了独立的行进驱动与转向驱动动力单元，不需要依赖传统的舵机打角或者差速滑移来实现转向，四个轮组可以根据运动控制指令独立调整转向角度，配合轮面的滚动方向组合，能够实现底盘在平面内任意方向的横向平移、原地零半径旋转、斜向行进等复杂运动轨迹，哪怕是在场地内被其他对抗机器人卡位，也能通过小范围的横向挪动快速脱离接触，不需要长距离的进退调整。

设计过程中首先考虑的是赛事场景下的安装边界，整个底盘框架采用标准工业铝型材搭建，四个轮组的安装座都预留了统一的型材槽位连接孔，不需要额外定制转接件就能适配不同尺寸的赛事机器人上层结构，轮组的转向回转中心做了下沉设计，转向时轮体不会和上层框架的型材、走线槽发生运动干涉，每个轮组的驱动电机和转向电机的走线都顺着型材内侧的走线槽布置，避免运动过程中线缆被轮组绞入或者被对抗部件刮扯。

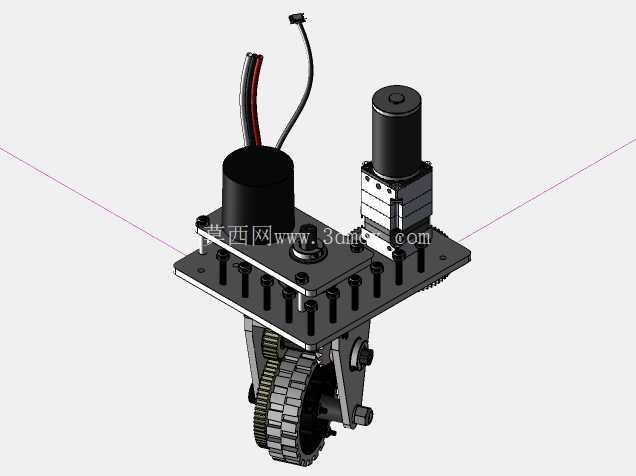

从结构细节来看，每个轮组的转向传动采用了齿轮啮合的传动方案，转向电机输出端的小齿轮和轮组支架上的大齿圈啮合，传动间隙控制在很小的范围内，转向角度反馈的延迟很低，不会出现转向指令发出后轮组滞后半拍的情况，行进驱动轮采用了高摩擦系数的包覆材质，在赛事场地的高密度地毯表面不会出现打滑空转的情况，轮组的悬挂部分做了小行程的浮动设计，哪怕场地表面有轻微的不平整，四个轮子也能始终保持和地面的接触，不会出现个别轮组悬空导致动力流失的问题。

实际装配的时候，四个轮组的安装定位公差要求控制在毫米级，尤其是转向齿圈的同轴度，如果安装偏斜会导致转向过程中齿轮卡滞，长时间运行还会出现齿面异常磨损的问题，框架的对角线尺寸误差需要严格控制，否则全向移动的时候会出现轨迹偏移，无法精准对位场地内的目标点位。每个动力单元的安装座都设计了快拆结构，赛事过程中如果出现电机或者轮组损坏，不需要拆解整个底盘框架，只需要松开固定螺丝就能快速替换故障部件，减少备赛和赛事现场的维护时间。

这套结构除了应用在FRC赛事机器人上，也可以拓展到小型仓储搬运AGV、车间内的轻型转运平台等场景，只要根据实际负载需求调整电机功率和轮组尺寸，就能适配不同的承载要求，全向移动的特性在狭窄通道内的转运作业中优势非常明显，不需要预留传统转向结构需要的转弯半径，能够大幅提升狭小空间内的移动作业效率。设计时还考虑了重心分布的问题，四个驱动单元的重量基本对称，整个底盘的重心落在矩形框架的几何中心附近，加减速或者急停的时候不会出现明显的翘头或者侧倾，运动稳定性更好。
