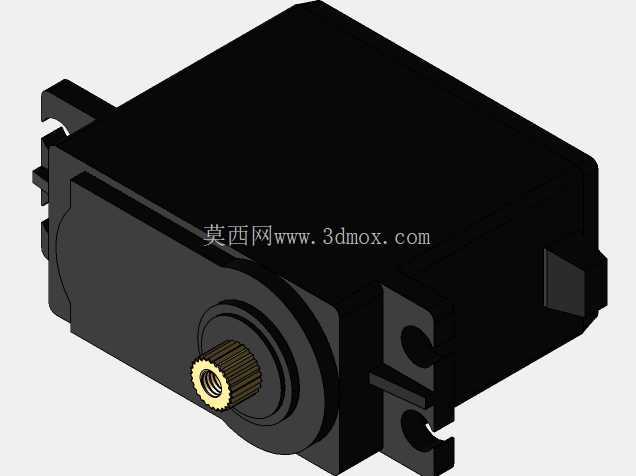

做机器人关节、航模舵面控制的工程师对这类大扭矩金属齿舵机不会陌生,这次建模的FTM511M舵机,核心是还原其实际安装与传动的全部结构细节,方便做整机装配时直接调用,不用反复核对实物尺寸做适配。从实际应用场景来看,这类舵机覆盖的领域很广,1:10比例的遥控模型车转向、固定翼航模的襟翼与副翼驱动、多足机器人的关节摆动、小型自动化设备的工位角度切换,甚至是智能家居里的电动窗帘转角驱动、广告灯箱的角度调节机构,都能看到同规格舵机的身影,核心需求就是输出扭矩足够、定位精度稳定、安装固定方式通用,不用为了适配单独改安装位。
建模时最先敲定的是安装边界尺寸,这类标准舵机的安装孔位是行业通用规格,两侧带安装凸耳,凸耳上的固定孔中心距严格匹配通用舵机支架的孔位,避免用户装配时出现孔位错位;主体外壳的长宽高尺寸按照实物1:1还原,外壳上的加强筋、定位凸台都做了细节还原,不是光溜溜的方块,因为实际做结构干涉检查时,这些小凸台往往是容易和周边支架、走线卡干涉的位置,要是建模时省略,后期装配很容易出现装不上的问题。顶部的输出齿是金属铜齿,建模时还原了标准花键齿形,这个齿形是和通用舵机摇臂匹配的,不管是塑料摇臂还是金属摇臂,只要是标准25T花键的配件都能直接适配,齿的高度、顶部的螺纹孔位置都做了精准还原,方便用户模拟摇臂安装后的行程空间,提前算好摇臂摆动时会不会碰到周边结构。
从功能特性来看,这类舵机属于数字伺服执行器,内部是直流电机驱动金属齿轮组减速,最终带动输出轴转动,建模时虽然没有做内部齿轮的全细节拆解,但外壳的分型线、底部的出线槽位置都做了准确还原,出线槽的宽度、深度都按照实物尺寸做,方便用户模拟走线时的线缆弯曲半径,避免线缆被外壳和支架夹断。两侧的安装凸耳做了厚度还原,凸耳上的固定孔是通孔,匹配M3规格的固定螺丝,孔的倒角也做了处理,和实际加工的注塑件特征一致,做装配仿真时能准确还原螺丝穿入后的状态,不会出现螺丝和孔位干涉的问题。
设计思路上,整个模型优先保证装配兼容性,所有和外部对接的特征都严格按照通用舵机的行业标准来做,没有做自定义的非标改动,不管是用来做航模结构设计、机器人关节选型验证,还是小型自动化设备的执行机构选型,都能直接把模型导入装配体里做干涉检查、运动仿真。比如做多足机器人设计时,可以直接把这个舵机模型装到腿部关节位置,模拟腿部摆动时的行程范围,提前算好舵机转动到极限角度时,腿部结构会不会和机身碰撞;做航模设计时,可以把舵机装到机翼内部的舵机仓里,核对舵机仓的尺寸是否足够,摇臂和舵角的连接位置是否合理,不用等拿到实物再发现尺寸不对返工。
另外模型也还原了外壳表面的细节特征,比如外壳上的定位卡扣、散热槽的位置,虽然这些特征不影响核心安装,但做结构设计时,这些小特征往往是后期装配时的定位基准,比如舵机固定到支架上时,外壳上的定位凸台可以卡在支架的定位槽里,防止舵机在大扭矩输出时出现转动移位,建模时把这些特征做出来,就能在设计阶段验证定位结构是否匹配,不用后期打样后再调整支架结构。输出轴的转动范围按照这类舵机的常规180度行程做了运动副预留,用户导入运动仿真软件后,可以直接给输出轴添加转动驱动,模拟舵机在不同角度下的工作状态,验证整个机构的运动逻辑是否合理。
