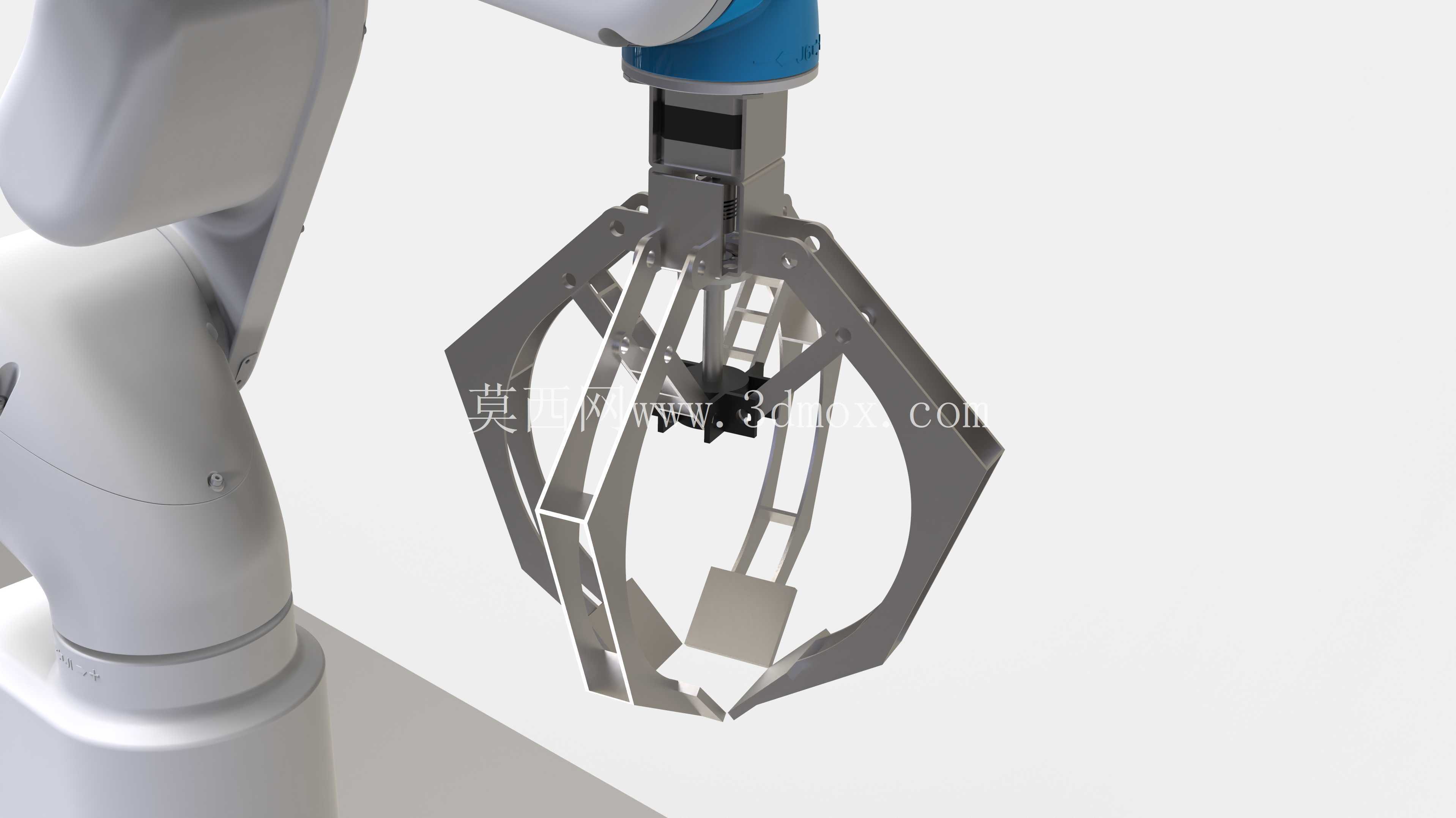

步进驱动四爪自适应颚式抓取执行机构

这款四爪颚式抓取机构，是工业机械臂末端执行单元的典型设计方案，核心适配3-10kg负载级别的轻量型协作机器人与六轴工业机械手，在3C电子装配、小型零件分拣、实验室样本转运、轻工包装上下料场景中有着极高的适配性。不同于常规两爪平行夹爪的夹持局限，该结构采用对称分布的四组颚式爪臂，在步进电机与丝杠副的驱动下实现同步开合，夹持范围覆盖直径20mm到120mm的规则或类规则工件，无论是方形壳体、圆柱轴类、异形注塑件，都能通过爪臂内侧的自适应贴合面形成稳定的多点包覆夹持，避免两爪夹持易出现的工件偏转、夹伤表面、夹持力不均的问题。

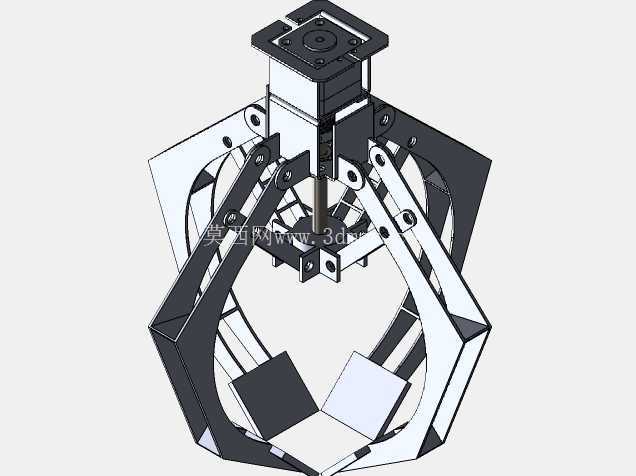

从结构设计逻辑来看，整个抓取机构的动力核心布置在爪体上部的安装座内，步进电机输出端直接连接精密滚珠丝杠副，丝杠螺母通过铰接连杆与四组爪臂的上端形成联动，当电机驱动丝杠转动时，螺母沿轴向做直线运动，通过连杆带动四组爪臂绕各自的铰接支点做同步摆动，实现颚式开合动作。这种传动结构的优势在于，丝杠副本身具备反向自锁特性，即便设备突发断电或驱动信号中断，爪臂也不会自行松脱，能够持续保持夹持力，避免工件掉落造成产线损伤或安全隐患；同时连杆传动的力放大效应，可以用较小功率的步进电机输出足够的夹持力，兼顾驱动单元的轻量化与夹持可靠性。

安装边界层面，该抓取机构的上部采用标准ISO 9409-1-50-4-M6机械臂末端安装法兰，能够直接适配市面上绝大多数负载10kg以内的协作机器人、桌面型工业机械手的末端接口，无需额外设计转接法兰，整体机构从安装法兰端面到爪臂完全闭合时的最下端总高度控制在185mm，最大外轮廓直径在爪臂完全张开时为160mm，闭合状态下外轮廓直径仅为75mm，在狭窄的工位空间内也能灵活完成伸入、取放动作，不会和周边的工装夹具、料架产生运动干涉。爪臂的结构采用镂空式框架设计，在保证整体结构刚度的前提下尽可能降低自身重量，整套机构的自重控制在1.2kg以内，不会过多占用机械臂的有效负载配额，给机械臂预留足够的负载能力承载工件。

在实际工况适配中，爪臂的内侧夹持面预留了防滑垫安装槽，可以根据被夹持工件的材质更换不同摩擦系数、不同硬度的防滑衬垫，比如夹持表面光滑的玻璃件、抛光金属件时，可以更换丁腈橡胶衬垫提升摩擦力；夹持易刮花的塑料壳体、印刷电路板时，可以更换硅胶或聚氨酯软质衬垫，避免夹伤工件表面。整个机构的铰接点都采用自润滑轴承配合不锈钢铰接轴，长期往复开合运动下无需频繁加注润滑脂，也不会出现铰接卡顿、间隙过大导致的夹持精度下降问题，日常维护仅需定期清理爪臂缝隙内落入的加工碎屑、灰尘即可，维护成本极低。

不同于气动夹爪需要配套气源、电磁阀、调压阀等外围设备，这款电动驱动的颚式抓取机构仅需提供24V直流供电与脉冲控制信号即可工作，夹持力、开合速度、开合位置都可以通过步进电机的驱动参数进行精准调节，在小批量多品种的柔性生产场景中，不需要更换夹爪，仅需调整驱动参数就可以适配不同尺寸、不同材质的工件夹持需求，大幅缩短产线换型的调整时间。在3C电子行业的螺丝锁付、PCB板转运工位，该夹爪可以稳定夹持不同规格的电子元器件、线路板，不会因为夹持力过大压损元件，也不会因为夹持力过小导致转运过程中工件移位；在食品轻工行业的包装盒分拣、瓶装物料转运工位，配合食品级材质的衬垫更换，也能满足卫生级生产的夹持需求；在教学实训场景中，这款结构清晰、传动原理直观的抓取机构，也可以作为机械原理、工业机器人应用课程的实操教学载体，让学习者直观理解丝杠传动、连杆机构的运动逻辑与工业末端执行器的设计思路。

从结构刚度设计来看，爪臂主体采用6061铝合金经数控铣削加工成型，在保证轻量化的同时，单根爪臂的侧向负载能力可达50N，即便夹持偏重的工件做高速启停的机械手运动，爪臂也不会出现明显的形变，保证夹持位置的重复定位精度控制在±0.1mm以内，满足精密装配工位的精度要求。整个机构的传动部分做了全封闭防护设计，丝杠、连杆等运动部件都布置在外壳内部，避免生产环境中的切削液、粉尘、碎屑落入传动间隙造成运动卡顿，防护等级达到IP54，能够适配多数普通工业生产环境的使用要求，无需额外加装防护外罩。
