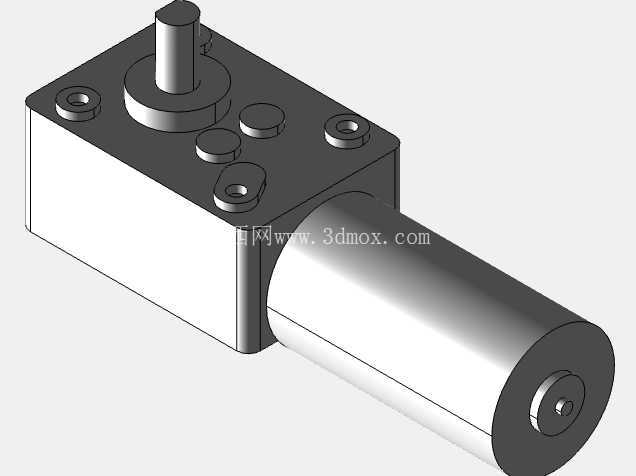

L型直角齿轮减速直流驱动电机结构

这款L型布局的齿轮直流驱动单元，在小型自动化执行场景里的适配性极强，日常做小型设备选型时经常会碰到空间局促、输出轴方向和电机本体轴向冲突的安装工况，这种直角传动的结构刚好能解决轴向尺寸冗余的问题，不需要额外加装换向传动件就能直接实现动力转向输出，能大幅压缩整套驱动机构的安装空间。从结构设计逻辑来看，电机本体和齿轮减速箱采用垂直正交的布局方式，高速级的直流电机输出端直接耦合减速箱的输入齿轮组，整个减速箱的齿轮排布都在方形的金属壳体内完成，输出轴从减速箱顶面垂直伸出，和电机主轴形成90度的传动夹角，这种布局的好处是在做设备内部结构排布时，不需要为电机轴向预留过长的安装空间，尤其是在一些扁平式结构的小型设备里，比如智能柜锁具、小型传送带模组、桌面级变位机构、自动翻盖执行结构这类场景，把电机本体顺着设备侧壁安装，输出轴直接对接负载端，能把内部空间利用率提升至少三成。

从安装边界来看，减速箱的方形壳体上预留了三个内螺纹安装孔，分别分布在输出轴周边的壳体端面上，孔位的位置公差是按照通用小型驱动件的安装规范设计的，安装时不需要额外做转接板，直接通过螺栓就能把整个驱动单元固定在设备安装基面上，输出轴的轴径做了标准的公差匹配，能直接适配常规的联轴器、同步带轮或者小直径齿轮，不需要二次加工轴端。齿轮组的设计采用的是平行轴直齿传动搭配正交换向的结构，传动过程中动力损耗控制在合理区间，直齿齿轮的加工和装配难度低，后期如果需要做维护更换配件的成本也不高，齿轮和壳体之间的配合间隙做了严格控制，能避免传动过程中出现过大的回差，对于一些需要精准控制启停位置的小型负载来说，这种回差水平完全能满足使用要求。

实际使用过程中，这种L型齿轮直流电机的负载适配范围很广，从几百克的小型翻盖负载到几公斤的传送带驱动负载都能覆盖，选型时只需要根据实际需要的输出转速和扭矩匹配对应的减速比参数即可，不需要改动安装接口。设计建模的时候，整个结构的配合公差都做了严谨的校验，比如电机输出轴和减速箱输入齿轮的配合公差、齿轮轴和箱体轴承位的同轴度公差、输出轴的端面跳动公差、安装孔的位置度公差，都按照常规机械加工的精度要求做了设定，按照这个模型做结构开模或者机加工，能直接实现零件的互换装配，不需要反复修配。壳体的外形做了倒角处理，避免安装过程中锐边划伤操作人员，电机尾部的轴端做了限位结构，能防止电机运转过程中出现轴向窜动，减速箱的端盖和箱体之间采用止口定位，装配时能保证齿轮组的啮合间隙处于最优区间，不会因为装配偏差导致齿轮啮合过紧出现卡滞，或者啮合过松出现传动噪音过大的问题。

在很多小型消费电子设备、小型智能家居产品、桌面级自动化小装置里，这种直角输出的减速直流电机是非常常用的驱动部件，相比直列排布的减速电机，它的空间适配性更强，尤其是在设备内部空间受限、无法容纳长轴向直列电机的场景下，这种L型结构的优势会非常明显。建模过程中对所有的安装特征都做了完整还原，包括安装孔的螺纹深度、输出轴的键槽尺寸、电机本体的外径和长度尺寸、减速箱的各边壁厚，都和实际量产的同类型产品尺寸保持一致，做结构设计时直接调取这个模型装配到整体设备结构里，就能直接校验安装干涉问题，不需要反复测量实物尺寸调整模型，能大幅缩短结构设计阶段的选型校验时间。另外这个结构的出线位置做了合理的避让，安装时线材不会和周边结构件产生摩擦，长时间运转也不会出现线材磨损的问题，输出轴的伸出长度也做了适配性设计，既能满足常规连接件的装配需求，也不会因为轴伸过长导致受力点距离轴承位过远，出现轴端挠度过大影响传动精度的问题。
