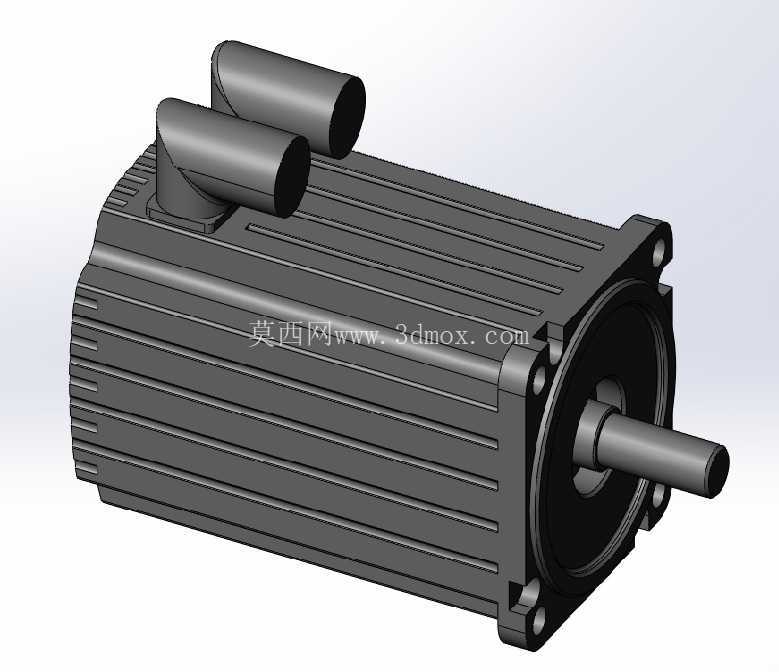

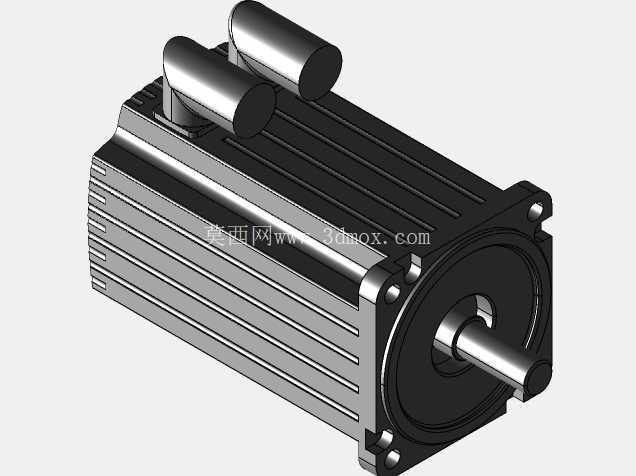

穆格G400系列伺服电机三维结构模型

　　在高端工业装备的驱动选型环节，伺服电机的结构精度直接决定整套设备的动态响应上限，这款穆格G400伺服电机的三维模型，完整还原了实物的装配关系与安装边界，能直接用于设备布局阶段的干涉校验、连接结构匹配设计。从实际应用场景来看，该规格伺服电机常被用于高精度数控机床进给轴驱动、工业机器人关节动力输出、高端注塑机射胶与锁模机构驱动、电子制造设备的精密位移平台传动，这类场景普遍要求驱动部件具备高扭矩密度、低转动惯量、快速响应的特性，模型的结构细节完全匹配这类工况的安装适配需求。

　　从功能特性的结构呈现来看，模型完整复刻了电机本体的散热筋结构，机壳表面沿轴向均匀分布的平行散热筋，既可以增加壳体与空气的接触面积提升自然散热效率，同时筋条的走向与电机安装后的轴向气流方向一致，在设备配套强制风冷的场景下能进一步降低热阻，避免长时间高负载运行下的绕组温升超标；电机尾部的两个倾斜出线接头，分别对应动力线缆与编码器信号线缆的走线路径，接头的倾斜角度设计充分考虑了设备布线时的折弯半径要求，避免线缆过度弯折导致的线芯断裂、屏蔽层破损问题，建模时严格还原了接头的外螺纹尺寸与密封槽结构，方便设计人员直接匹配对应的防水线缆接头。

　　从设计思路的还原度来看，模型准确呈现了前端法兰的安装定位结构，法兰端面上的四个安装孔位采用通孔加沉台的设计，既可以通过内六角螺栓从前端直接锁紧固定，也能适配后端穿装螺栓的安装场景，法兰止口的尺寸公差带在建模时按照实物的过渡配合要求做了基准标注，方便设计人员在做安装板设计时直接匹配对应的定位孔公差，保证电机输出轴与传动部件的同轴度，减少运行过程中的径向跳动。输出轴部分的模型还原了轴伸端的键槽结构与轴肩定位面，键槽的宽度、深度以及距离轴端的尺寸完全按照实物参数建模，设计人员可以直接匹配对应的联轴器、同步带轮或者齿轮的安装尺寸，不需要额外测绘实物就能完成传动连接部分的结构设计；轴伸端的密封结构也做了细节呈现，前端盖内的油封安装位尺寸准确，方便做密封选型时核对配合尺寸，避免切削液、粉尘进入电机内部损坏轴承与绕组。

　　从安装边界的尺寸参考来看，模型的整体长度、机壳外径、法兰安装面到轴端的距离、出线接头的突出高度都做了1:1的还原，在做设备整体布局时，可以直接将模型导入装配体中校验周边结构的间隙，比如确认电机尾部与设备护罩的安全距离、出线方向与周边走线槽的位置是否冲突、电机侧面与安装立板的间隙是否满足散热要求，避免实际装配时出现结构干涉需要返工修改安装板的问题。模型还还原了电机前后端盖的连接螺栓分布、编码器端的端盖结构，对于需要做电机定制化改装、或者设计电机专用散热套、制动器加装结构的设计人员来说，这些细节结构能大幅减少测绘工作量，提升设计效率。在做设备的动态仿真分析时，该模型的质量属性、转动惯量参数与实物一致，可以直接导入运动仿真模块计算整个传动链的负载惯量匹配度，帮助选型人员确认电机规格是否满足设备的加减速要求，避免选型不当导致的设备响应速度不足或者电机过载损坏。
