FTC赛事紧凑型竞技参赛机器人结构

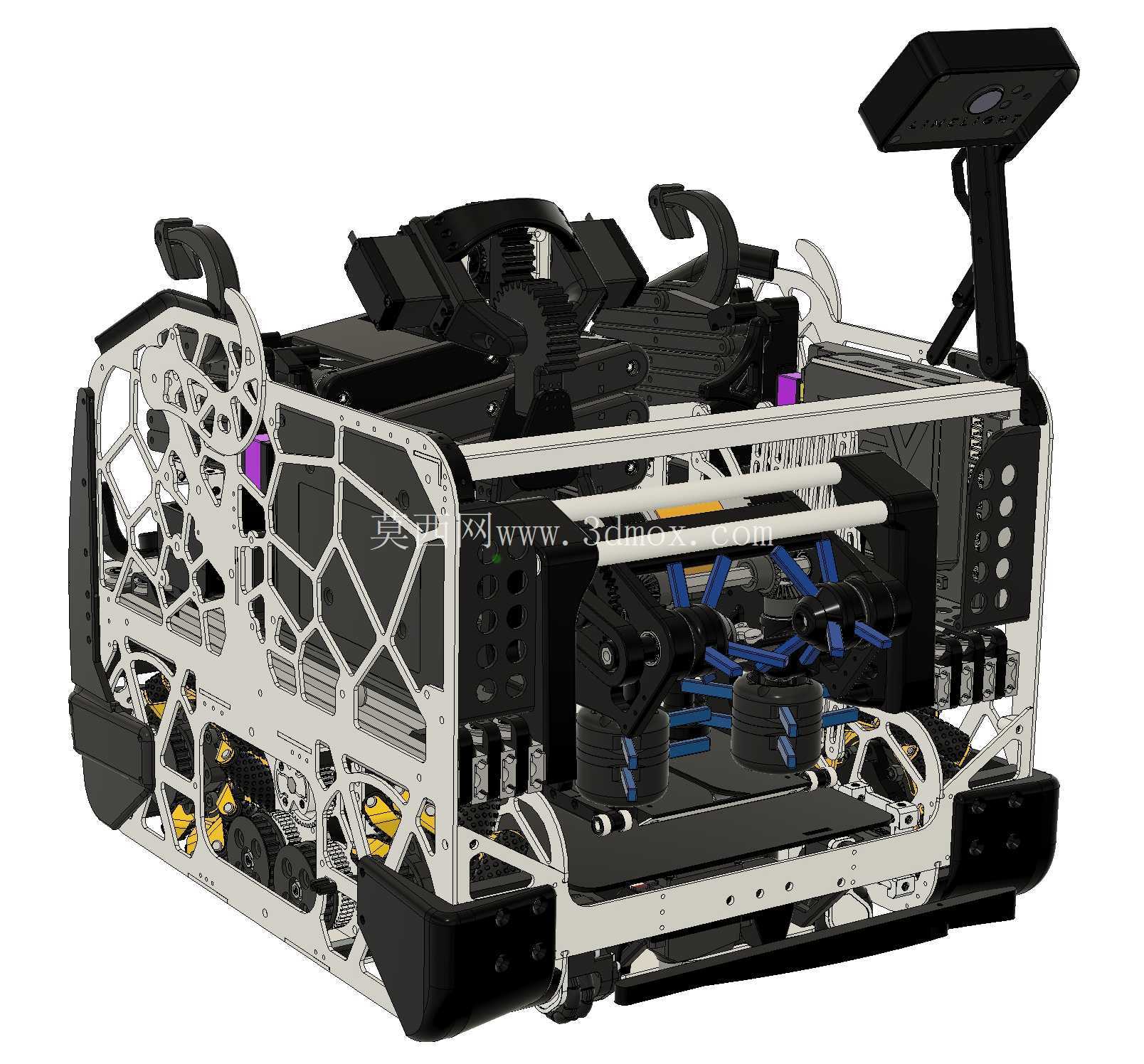

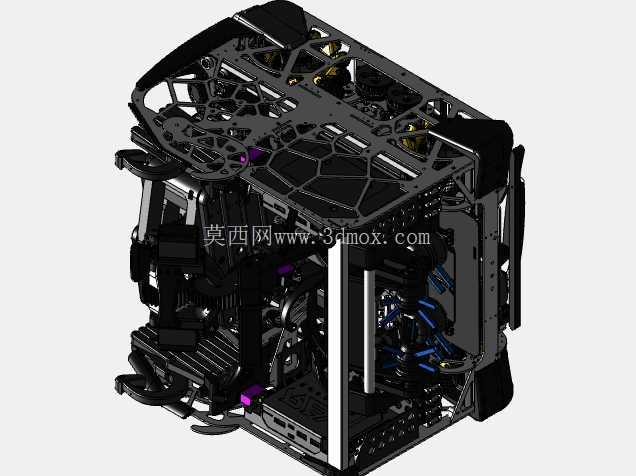

　　该竞技机器人面向青少年科技赛事对抗场景设计，核心围绕赛事内的快速移动、物料拾取、层级攀爬三类核心任务做结构优化，整体采用紧凑集成式布局，在有限的尺寸边界内完成所有功能模块的堆叠，避免冗余结构带来的重量冗余与运动干涉。底盘部分采用互锁式拼组铝制框架，所有轴向上的拼接板通过榫卯式互锁结构定位，取消了传统框架中大量使用的独立金属连接支架，在保证整体结构刚性的前提下大幅降低自重，框架内部预留的规整安装空间可完整容纳驱动系统、电控模块、传感元件与评分机构的所有部件，所有线束沿框架内侧预设的走线槽布置，避免运动过程中线束剐蹭场地构件或自身运动部件。

　　行走系统采用皮带驱动的麦克纳姆姆轮传动方案，针对赛事场景下的快速启停、横向平移、原地转向需求做了传动比匹配，四轮独立的动力输出可实现全向移动，在狭小的赛事场地内可完成快速走位规避、对位接料等动作，轮组安装位预留了减震调整间隙，可适应场地内不同平整度的拼接地面，避免轮组悬空导致的动力损失。动力输出轴采用可切换式传动结构，在爬升工况下可将行走系统的电机动力同步分配至升降机构，无需额外增加独立驱动电机即可实现快速爬升降级，在平路行走工况下动力全部输出至轮组，保证移动速度。

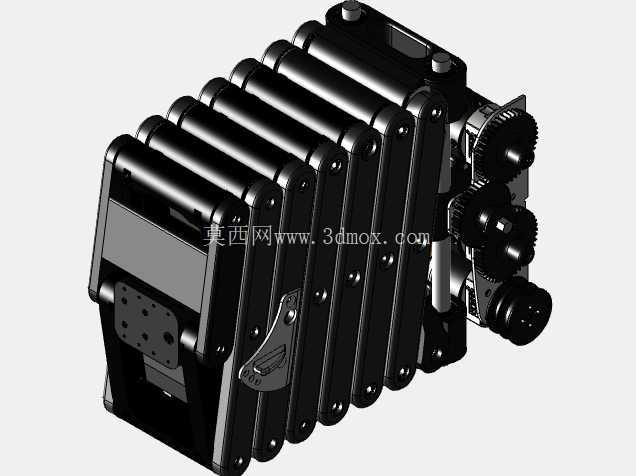

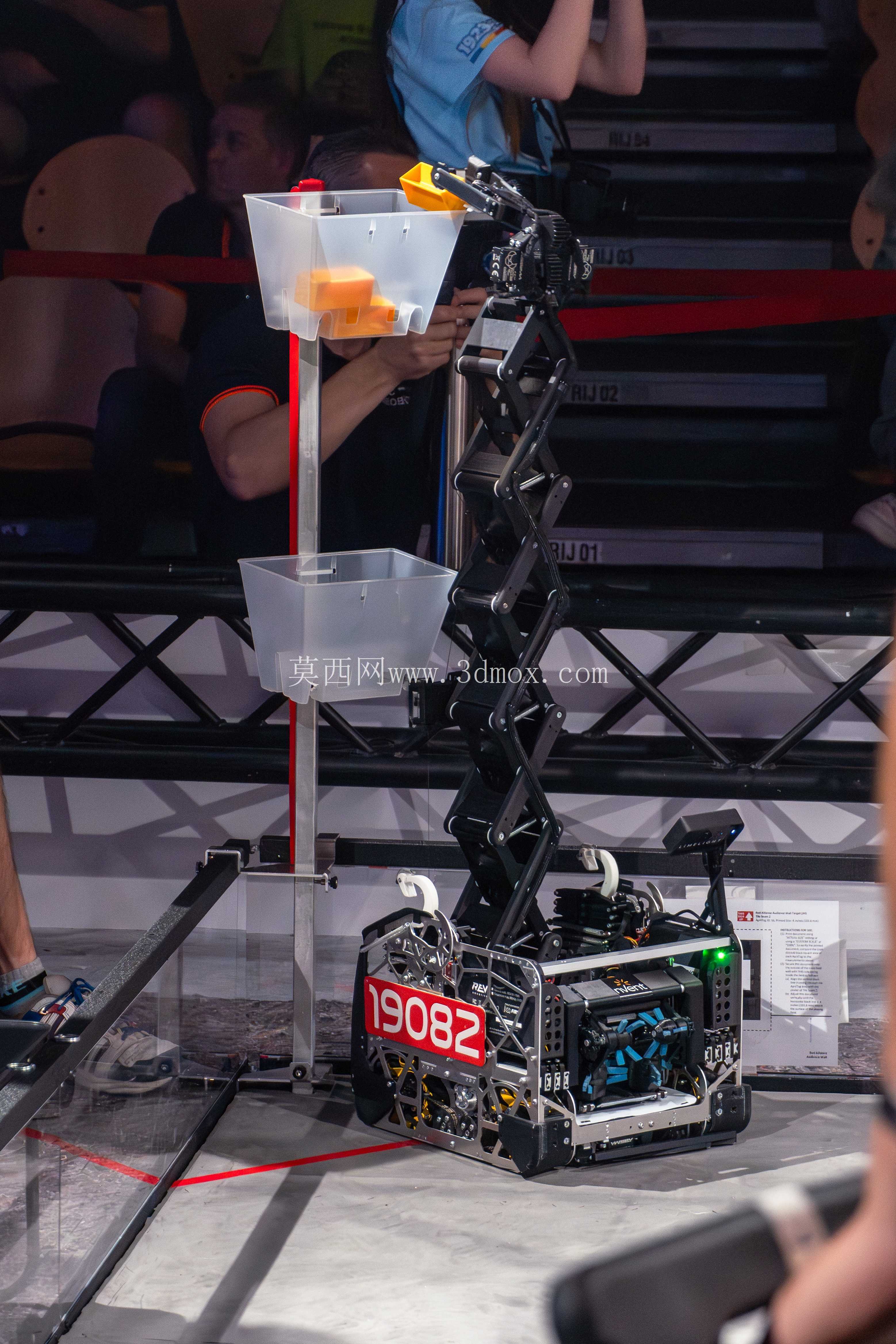

　　升降机构采用四级伸缩式导轨结构，由标准线性滑块搭配剪刀式导轨做刚性加固，伸展后总行程可覆盖赛事要求的三级攀爬高度，收回后整体高度控制在底盘框架边界内，不会额外增加整机外廓尺寸；升降平台顶部搭载碳纤维材质的稳定限位架，保证升降过程中顶部作业面始终保持水平，不会出现偏载卡滞。进料机构采用四组动力刷、TPU滚轮搭配弹簧式导向门的结构，可适应不同规格的赛事物料拾取，进料口处的微型悬挂系统搭配减震元件，可在移动过程中平稳越过不平整地面，不会将地面冲击直接传递至物料夹持部位，避免物料脱落；划线作业模块集成在进料机构侧方，由高速3D打印成型的安装座固定，抬升机构可在短时间内将划线头抬升至安全高度，避免非作业状态下划线头接触地面造成磨损。

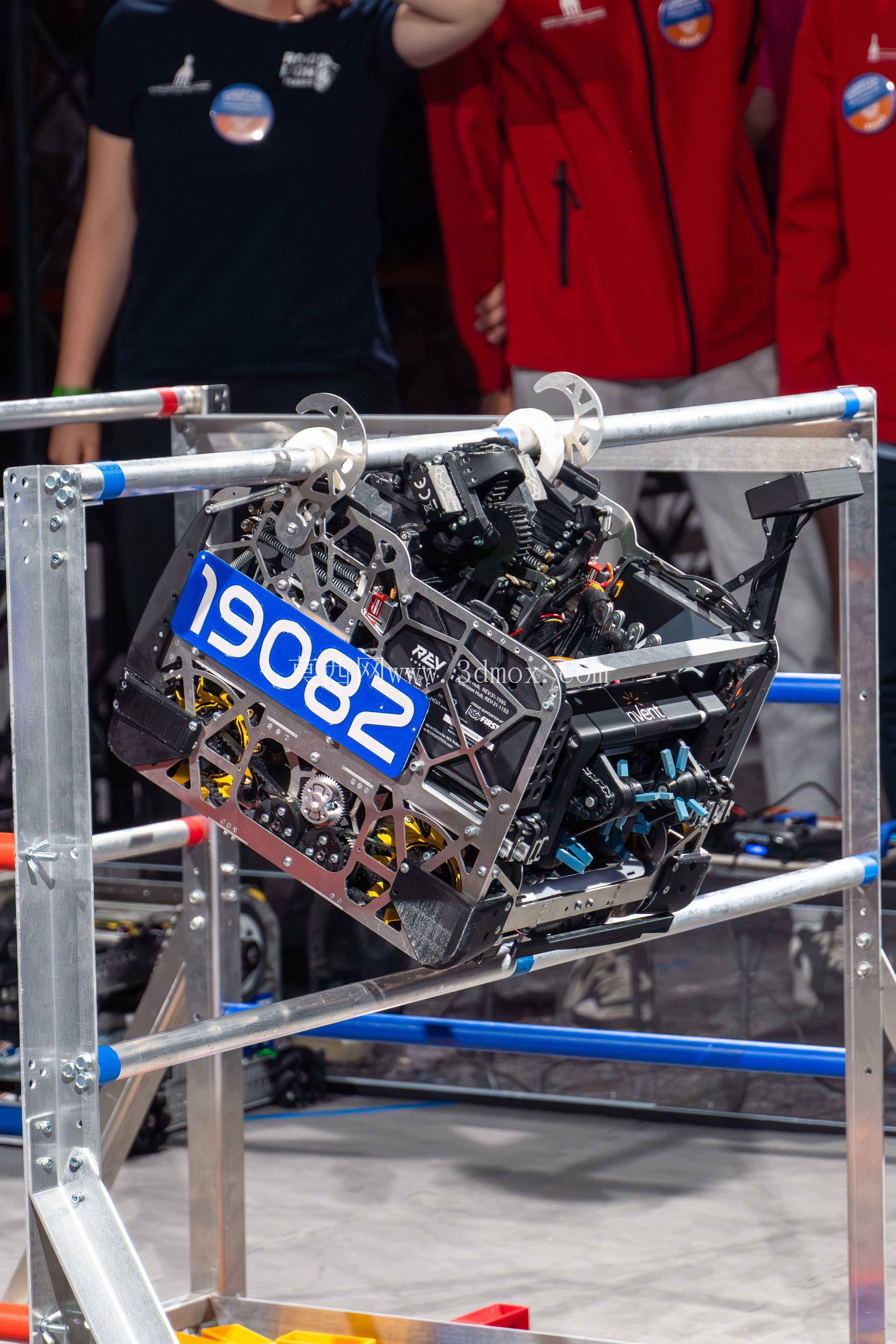

　　机械臂部分采用四自由度结构，关节处通过差速结构实现双伺服电机同轴控制，臂部可在升降平台上完成近300度旋转而不与周边结构发生干涉，腕部与爪部集成微型伺服电机与齿轮连杆机构，可实现多方向的角度调整与稳定抓取，弹簧钢元件为爪部提供持续的夹紧力，不会因震动导致物料松脱。上层攀爬结构集成了浮动钩与剪式延伸锁定机构，配合缆绳驱动结构与动力输出轴的动力输入，可为最后阶段的攀爬提供足够拉力，自动复位器可在每次作业完成后自动重置缆绳系统，无需人工手动调整即可进入下一轮作业循环。整机所有外露结构件均做了圆角处理，避免赛事对抗过程中剐蹭对方机器人或场地设施，所有紧固件均采用防松设计，应对连续对抗中的震动冲击不会出现松脱移位。
