四自由度赛车模拟动态执行平台结构

这套四自由度动态执行平台，核心服务于赛车模拟驾驶场景，是民用级模拟赛车外设里的高动态响应载体，区别于普通静态模拟座椅，它能把虚拟赛车的加速、制动、侧倾、俯仰等动态载荷反馈传递给驾乘人员，还原真实驾驶过程中的车身姿态变化，填补了静态模拟设备缺乏体感反馈的短板，既可以用于普通赛车爱好者的居家娱乐训练，也能适配职业赛车手的日常模拟训练场景，降低真实赛道训练的成本与风险。

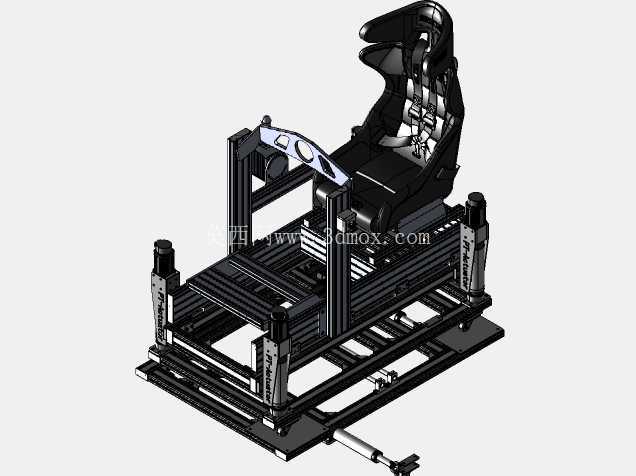

从结构设计逻辑来看，整套平台采用模块化铝型材搭建底架与支撑结构，铝型材的槽道设计预留了充足的安装调整余量，不需要额外焊接加工，就能根据不同座椅型号、方向盘支架安装位置、踏板组布局做灵活调整，适配市面上绝大多数主流的模拟赛车外设安装尺寸。平台底部的四个执行器作为动力输出核心，分别布置在底架的四个角点位置，通过独立的位移输出实现不同自由度的姿态组合：前后侧执行器的差速升降可以实现俯仰动作，对应车辆加减速时的抬头、点头体感；左右侧执行器的差速升降可以实现侧倾动作，对应车辆过弯时的车身侧倾反馈；四个执行器同步升降还能模拟车辆经过起伏路面时的垂直震动，配合执行器的高频响应特性，还能还原轮胎压过路肩、碾过碎石路面的细碎震感。

座椅安装位采用了高包裹性的赛车桶椅固定结构，安装孔位预留了前后调节的滑轨空间，能适配不同身高、腿长的使用者调整坐姿，保证驾驶姿态的舒适性与操作合理性。方向盘与显示器的安装支架集成在平台上部框架，和驾乘人员处于同一动态基准面，避免平台动作时视线与操作位置出现错位，减少长时间使用的眩晕感。踏板安装区域做了加强筋加固，能承受大力制动时的脚部踩踏载荷，不会因为频繁受力出现结构形变。

从安装边界来看，整套平台的底架采用矩形布局，底部预留了足够的地面接触支撑脚，每个支撑脚都可以独立调整高度，适配不平整的地面安装环境，避免平台运行时出现晃动异响。上部框架的执行器安装座做了加厚处理，通过螺栓与铝型材框架刚性连接，保证动力传递的直接性，减少结构间隙带来的响应延迟。框架侧面预留了走线槽位，可以把执行器的动力线、信号线，还有外设的USB线、电源线都规整收纳在型材槽道内，避免平台运动时拉扯线缆造成故障，也让整体外观更整洁。

设计过程中重点考量了动态响应的刚性需求，所有型材连接位置都采用高强度角件与螺栓锁紧，没有采用铰接类的松动连接结构，保证执行器输出的位移能无延迟传递到座椅位置，不会因为结构柔性抵消动态反馈。执行器与上下安装位的连接采用万向铰接结构，能补偿平台姿态变化时的角度偏移，避免执行器承受径向载荷损坏，延长设备的使用寿命。平台的运动行程做了限位设计，在执行器的上下极限位置都设置了机械限位块，避免软件控制失效时出现超行程倾覆的风险，保证使用过程的安全性。

针对模拟驾驶的实际使用场景，这套结构的重心做了下沉设计，重量较大的执行器与底架都布置在下部区域，座椅与驾乘人员的重心落在四个执行器的支撑范围内，即使在大角度侧倾、俯仰动作下也不会出现重心偏移失稳的情况。上部的支架结构还预留了额外的安装孔位，可以后续加装排挡支架、手刹支架、甚至是多屏显示器支架，不需要对主体框架做二次改造，拓展性足够覆盖不同用户的外设配置需求。
