手动焊接用可回转工件定位工装

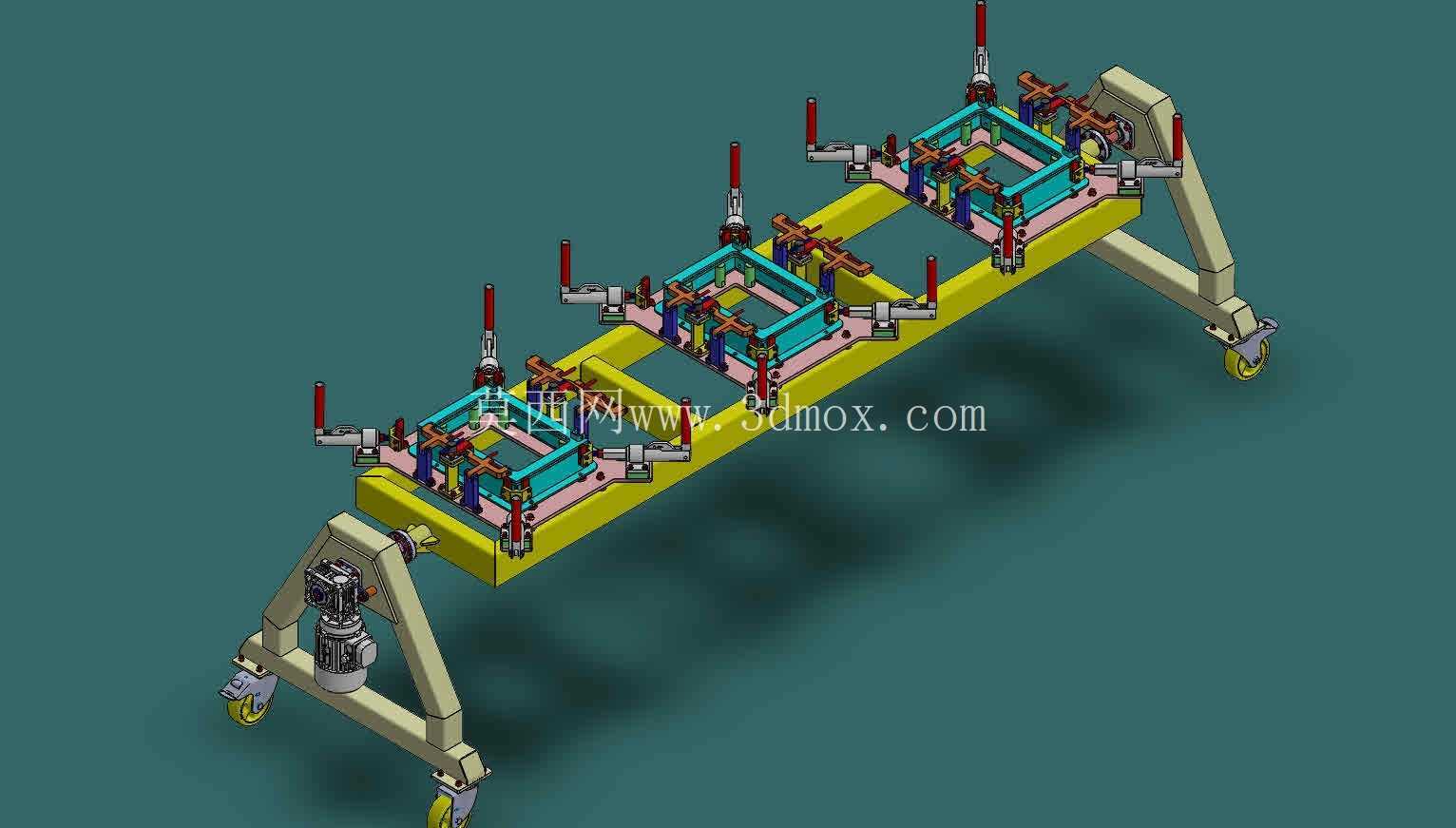

在中小批量结构件焊接生产场景中，工人往往需要围绕工件反复调整站位来完成不同焊缝的施焊作业，频繁挪动工件不仅会拉长单工件加工节拍，还容易因工件移位导致定位偏差，影响焊缝成型质量与整体尺寸精度，这款可回转焊接支架正是针对这类现场痛点设计的工位级工装。整套工装采用长条形主体承载梁作为核心受力结构，两端通过带座轴承组件连接支撑腿结构，支撑腿底部配置带刹车的万向脚轮，既可以满足工位间的灵活转场需求，也能在焊接作业时锁定脚轮，避免工装受力移位。承载梁上沿长度方向布置三组独立的工件定位夹紧单元，每组单元都由快速夹钳、定位挡块、可调支撑座组成，可适配框架类、长条形结构件的装夹需求，夹钳的安装位置预留了长条形调节槽，能根据工件的实际外形尺寸调整夹紧点位置，无需额外加工定制连接块，适配性更强。

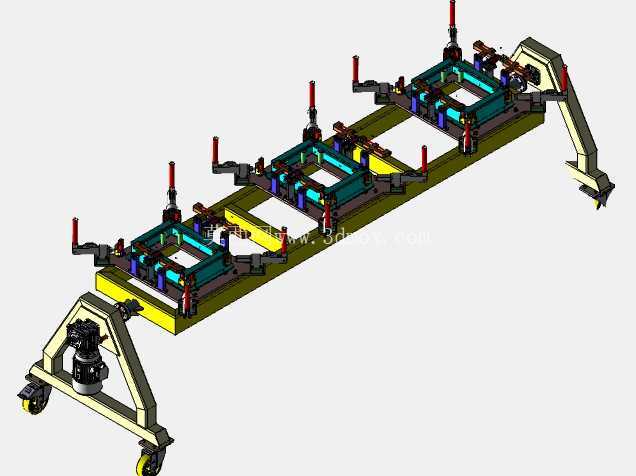

从功能实现逻辑来看，这套工装支持两种回转驱动模式，一端支撑位置预留了机械旋转驱动的安装接口，可配套减速电机实现工件的自动回转，适配焊缝分布规律、批量较大的工件焊接作业；同时也可以切换为手动回转模式，通过端部的转动手柄人工调整工件角度，适合小批量、多品种的柔性生产场景，工人可根据施焊位置随时停顿锁定角度，操作门槛更低。回转副位置配置了角度锁定插销，可在0度、90度、180度等常用角度位置快速锁止，避免焊接过程中工件受外力发生转动，保障作业安全与焊接位置精度。

设计过程中优先考虑了现场操作的人机工程性，承载梁的安装高度设置在工人站立作业的舒适操作区间，工件装夹后焊缝位置基本处于工人小臂操作的最佳范围内，减少弯腰、抬臂等易疲劳动作。整体框架采用型钢焊接后去应力处理，承载梁截面选用抗弯性能较好的矩形管，可承受长条形工件装夹后的偏载力矩，避免长期使用后出现梁体下弯变形。夹紧元件全部选用标准快夹配件，后期维护更换时可直接采购标准件，降低工装的全生命周期维护成本。支撑腿采用三角形稳定结构，向外延伸的支撑脚扩大了整体支撑跨距，即使工件回转到偏心位置时，整套工装也能保持稳定，不会出现倾翻风险。

从安装边界来看，整套工装展开后总长度适配常规三米以内长工件的装夹需求，宽度方向不超过1.2米，可直接放置在常规焊接工位的地面上使用，无需额外做地基固定，脚轮的高度可微调，能适应车间地面不平整的工况，保证承载梁处于水平状态。定位夹紧单元的支撑座高度可通过螺纹调节，能补偿工件本身的平面度误差，保证装夹后工件的基准面统一，减少焊接后的变形校正工作量。整套工装没有复杂的电控或气动元件，完全依靠机械结构实现功能，对车间气源、电源没有额外要求，即使是条件简陋的焊接加工场地也能直接投入使用。在实际应用中，这类工装可大幅降低工人翻转工件的劳动强度，单工位的焊接效率可提升40%以上，同时因为工件角度可灵活调整，工人能始终处于最佳施焊位置，焊缝成型质量更稳定，也能减少仰焊、立焊等难度较高的焊接姿态占比，降低对工人操作技能的要求。
