伺服驱动控制电路板三维结构设计

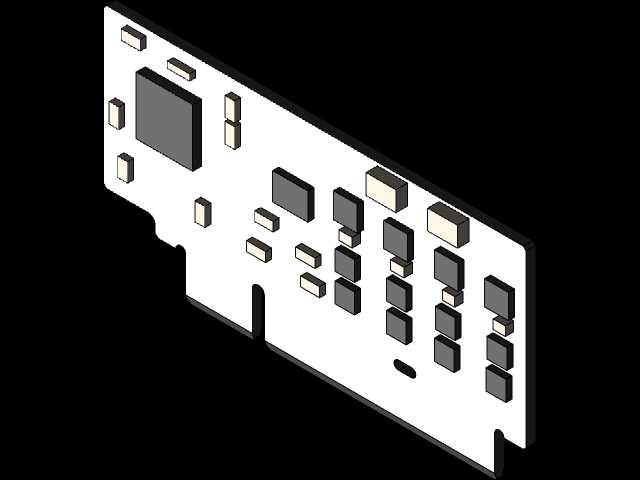

在工业运动控制领域，伺服驱动板是连接上位控制单元与伺服执行机构的核心硬件载体，本次呈现的三维结构完整还原了这类驱动控制板的实体布局，可直接用于设备结构干涉校验、安装空间适配以及整机装配模拟工作。从实际工程应用场景来看，这类驱动板多用于小型自动化设备、精密运动平台、协作机械臂关节的驱动控制环节，需要在紧凑的设备腔体内部完成安装，因此结构设计阶段对板上元件的高度、排布密度、安装固定位的预留都有极高要求。

从设计思路层面拆解，这块控制板采用异形板轮廓设计，并非常规的矩形PCB结构，板边预留的缺口是为了适配设备壳体内部的凸台、走线槽以及固定柱的避让需求，避免装配时出现结构干涉。板上元件的排布遵循强弱电分离、信号路径最短的原则：大尺寸的功率模块布置在板侧边缘区域，靠近安装固定边，便于后续贴合散热结构进行热传导；小型信号处理芯片、阻容元件集中布置在板中区域，缩短信号走线长度，减少信号传输过程中的干扰；接插件位置预留了足够的插拔操作空间，不会被周边高元件阻挡操作路径。

从功能特性来看，板上集成了功率驱动回路、信号采集回路、通讯接口回路三个核心功能区块，不同区块的元件高度差经过精准控制：最高的功率元件高度不超过板基上方12mm，信号类元件高度控制在3-7mm区间，接插件的插拔高度预留了15mm的操作空间，整体板厚采用常规工业PCB的1.6mm标准厚度，安装孔位采用M3螺丝固定的标准孔径，孔位周边预留了3mm的禁布区，避免螺丝装配时刮伤板上线路或者元件引脚。

在安装边界层面，这块驱动板的整体外轮廓尺寸适配小型伺服驱动器的壳体尺寸，板边到壳体侧壁的安全间隙预留了2mm，避免生产装配过程中板边与壳体摩擦造成线路磨损；高元件与壳体上盖的间隙预留了3mm，满足灌胶或者贴绝缘片的工艺空间需求；板底到壳体安装面的间隙预留了4mm，可容纳底部走线或者贴装绝缘垫片，防止板底焊点与金属壳体接触造成短路。

对于结构设计从业者而言，这个三维模型可以直接导入整机装配体中，模拟驱动板在设备内部的安装状态，校验与周边结构件、走线、其他功能板卡的空间干涉情况，也可以作为同类伺服驱动产品结构设计的参考蓝本，核对元件排布、安装位预留、避让空间设计的合理性；对于设备选型人员来说，可以通过这个模型直观了解驱动板的实际尺寸与元件布局，提前评估设备内部的空间利用率，规划散热结构、走线路径的设计方案，避免后期样机装配时出现空间不足、元件干涉、操作空间不够等问题，大幅缩短样机开发阶段的结构迭代周期，减少打样验证的成本损耗。在实际建模过程中，所有元件的封装尺寸都按照工业标准元件库的实际尺寸绘制，板上的开槽、缺口、安装孔位置都严格对应实际产品的加工要求，没有做简化或者失真处理，能够完全满足工程级的装配模拟、空间校验需求。
