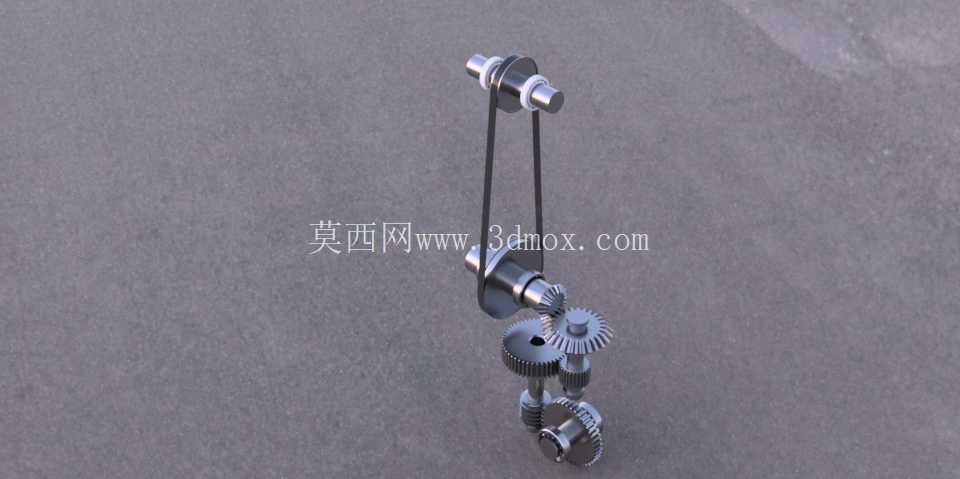

这套多级复合传动机构,核心是通过带传动与多级齿轮、蜗轮传动的组合,实现动力输入到低转速大扭矩输出的转换,在小型轻工设备、台式传动实验台、小型输送装置的动力端都能见到这类结构的应用逻辑。从实际工况适配来看,输入端采用皮带轮结构,本身就具备过载打滑的防护特性,当输出端出现卡滞、负载突增的情况时,皮带与带轮之间的滑动可以避免后端齿轮、蜗轮构件受刚性冲击损坏,这一点在经常出现负载波动的小型物料输送、小型工装进给场景里实用性很强,不需要额外加装过载保护离合器就能实现基础的动力防护。

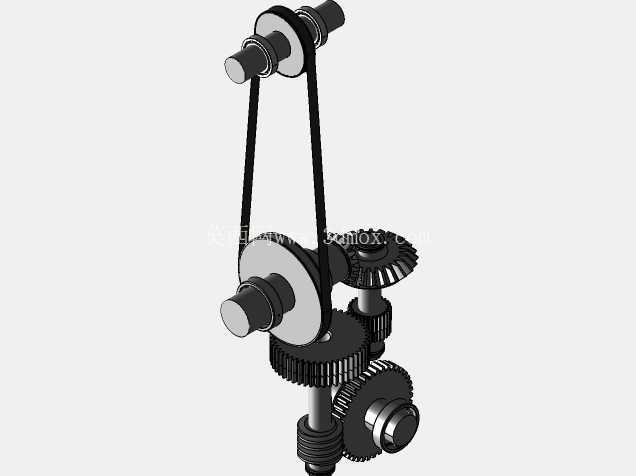

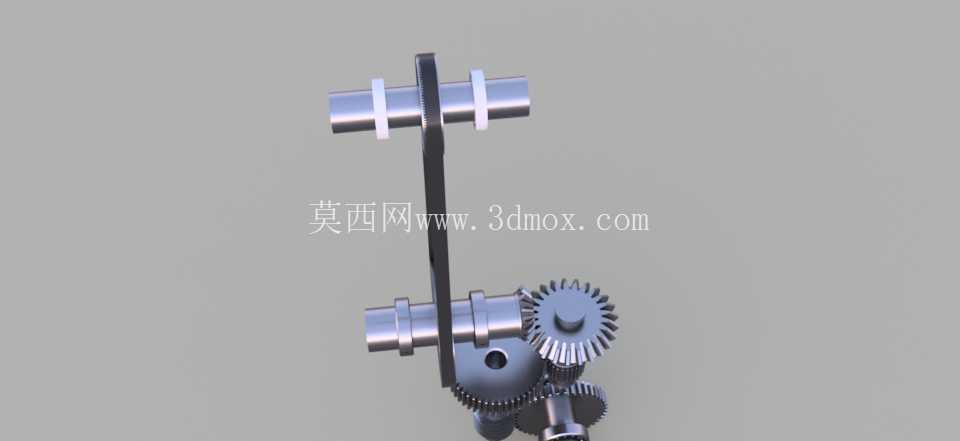

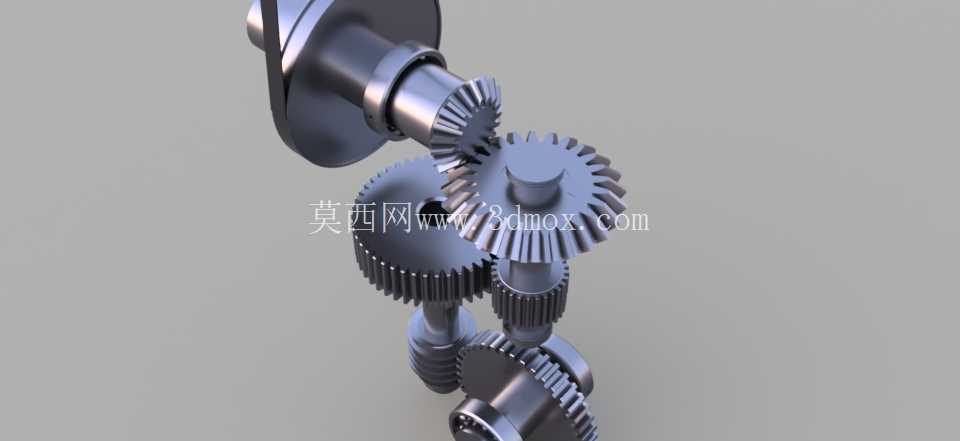

设计层面上,这套结构没有采用单一的齿轮减速路径,而是在皮带轮初步降速之后,先通过一组锥齿轮实现传动方向的90度转向,再衔接直齿轮组做二级减速,最后通过蜗轮蜗杆结构完成最终的大减速比输出,这种布局可以在有限的安装空间内把动力输入轴和输出轴的空间位置错开,适配设备内部紧凑的排布需求,不需要额外加装转向换向构件,减少了整体的零件数量与装配累积误差。实际装配时需要注意,皮带轮的中心距要预留张紧调节的余量,一般预留行程为皮带公称长度的2%-3%,避免皮带长期运行松弛后出现打滑丢转的问题;锥齿轮的啮合间隙要控制在0.1mm-0.2mm之间,间隙过大会导致传动换向时出现冲击异响,间隙过小则会加剧齿面磨损,缩短构件使用寿命。
从安装边界来看,整套机构的输入轴端预留了标准的轴伸长度,可以直接对接驱动电机的输出轴,也可以通过联轴器连接其他动力源,输出端的蜗轮轴采用平键连接结构,能够直接安装驱动辊、凸轮、摆杆等执行构件,不需要额外做转接加工。直齿轮组的排布采用同轴叠装的方式,把两个不同齿数的直齿轮固定在同一根中间轴上,既减少了一根支撑轴的加工与装配成本,也让整个传动链的轴向尺寸得到压缩,整套机构的安装基面预留了四个统一规格的安装孔位,可以直接通过螺栓固定在设备的安装基板上,不需要额外设计转接支架。

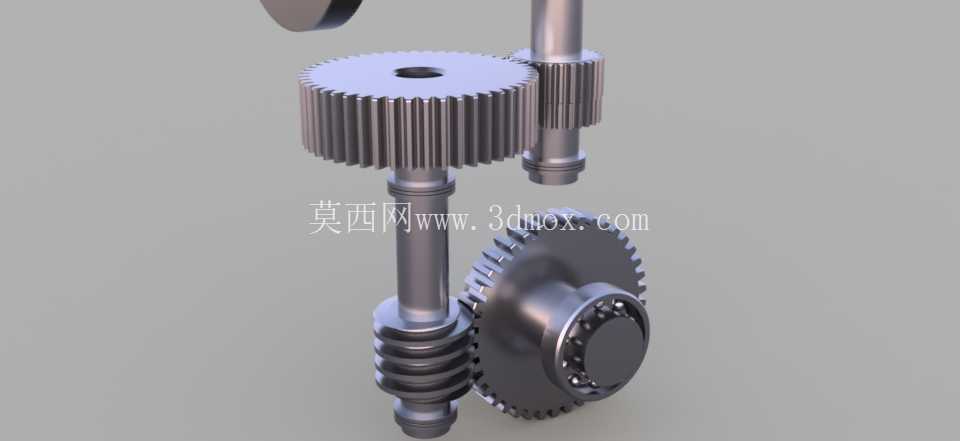

实际运行过程中,蜗轮蜗杆结构本身具备反向自锁特性,也就是说动力只能从蜗杆端输入、蜗轮端输出,当动力源停止运行时,输出端的负载无法反向带动传动链转动,这一特性在需要位置保持的场景里非常实用,比如小型升降工装、角度调节机构,不需要额外加装抱闸或者锁紧结构,就能实现停机后的位置锁定,避免负载下坠或者位置偏移。带传动部分采用的是平皮带结构,相比同步带来说运行噪音更低,对安装精度的容错性更好,即使两个带轮的平行度存在少量偏差,也能正常传递动力,适合对噪音控制有要求、传动精度要求不是极高的民用小型设备场景。
在结构细节处理上,所有齿轮的齿端都做了小倒角处理,既方便装配时的齿位对中,也能去除加工过程中产生的毛刺,避免运行过程中毛刺脱落进入啮合面造成齿面划伤。所有转动轴的支撑位置都预留了轴承安装位,采用标准深沟球轴承做径向支撑,能够承受传动过程中产生的径向载荷,同时轴端都设计了轴用挡圈槽,通过挡圈实现轴承的轴向定位,不需要额外加工轴肩或者锁紧螺母结构,简化了轴类零件的加工工序。整套传动链的减速比分配遵循前级小减速比、后级大减速比的原则,皮带轮级的减速比控制在2:1左右,锥齿轮级减速比控制在1.5:1,直齿轮级减速比控制在3:1,最后蜗轮蜗杆级的减速比控制在10:1,整体减速比可以达到90:1,能够把输入端电机的高转速转换为输出端每分钟几十转的低转速,同时把输出扭矩放大到输入端的数十倍,满足低转速大扭矩的执行端驱动需求。
需要注意的是,蜗轮蜗杆啮合面的润滑要求比直齿轮、锥齿轮更高,装配时需要在啮合面涂抹润滑脂,长期运行时要预留润滑脂的补充通道,避免干摩擦导致蜗轮齿面快速磨损;皮带轮的轮槽表面做了滚花处理,能够增加皮带与轮面之间的摩擦力,减少相同张紧力下的打滑概率,提升动力传输效率。整套机构没有采用特殊定制的非标零件,所有齿轮、带轮、轴承、紧固件都采用标准规格参数,在做设备维护时可以直接采购标准件替换,不需要单独开模加工定制零件,降低了后期的运维成本与备件储备难度。
