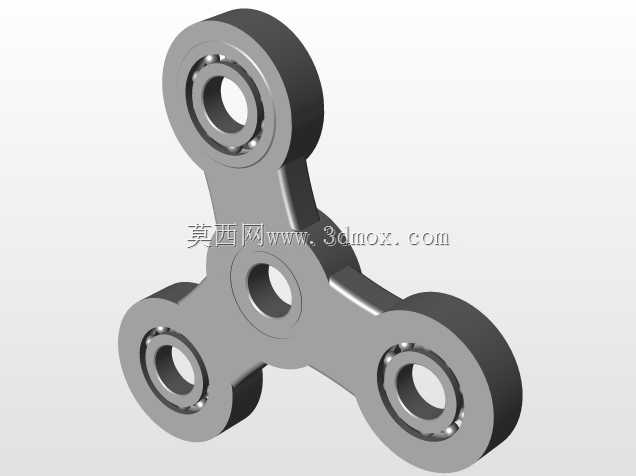

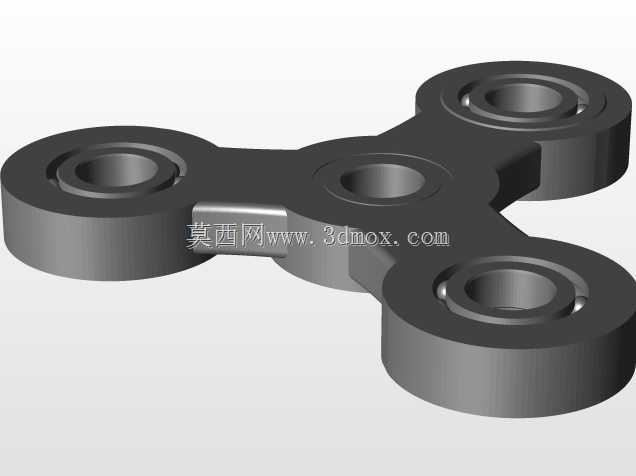

融合标准滚珠轴承的三叶指尖旋转构件

这款三叶式旋转构件在设计之初，就瞄准了日常手持减压把玩的实际使用场景，同时兼顾了小型旋转演示机构的配件适配需求，没有采用复杂的一体化转轴结构，而是直接选用标准尺寸的深沟球滚珠轴承作为核心旋转支撑，大幅降低了构件的转动摩擦阻力，也省去了单独设计转轴配合公差的冗余步骤。从结构布局来看，三个轴承安装位呈120度均匀分布在中心基体的三个延伸臂端，每个安装位的内孔尺寸严格匹配标准608轴承的外径公差，安装时仅需通过轻度过盈压装即可完成轴承与基体的固定，不需要额外设计卡簧、端盖等轴向限位结构，依托轴承自身的外圈厚度与基体安装位的台阶面即可实现轴向定位，装配工序十分简便。中心位置的轴承安装位是整个构件的旋转基准，手指捏持中心轴承内圈时，三个臂端的配重块依托自身重量形成均匀的离心力，可实现长时间平稳旋转，不会出现偏心抖动的问题。设计过程中特意将三个延伸臂的外轮廓做了圆弧过渡处理，所有棱边都做了R0.5的圆角倒钝，避免手持把玩时出现锐边划伤的情况，基体的厚度与轴承厚度保持齐平，整个构件的外轮廓最大回转半径控制在40mm以内，整体厚度不超过12mm，可轻松放入上衣口袋随身携带，不会出现突出的勾挂问题。材质选择上可根据使用场景适配，日常把玩款可选用ABS或PC注塑成型，做表面晒纹处理提升握持摩擦力，金属款可选用铝合金或锌合金压铸后做阳极氧化处理，提升配重质感的同时增强表面耐磨性能。三个臂端的轴承除了作为旋转配重金属外，也可作为拓展安装位，根据需求加装小型配重块、发光组件或是装饰配件，拓展不同的使用功能。在安装边界上，由于全部采用标准件轴承，整个构件不需要额外定制非标连接件，损坏后仅需更换对应位置的标准轴承即可完成维修，不需要整体报废，大幅降低了使用维护成本。结构受力层面，三个延伸臂的截面做了等强度优化，在旋转过程中臂根位置的应力集中点通过大圆弧过渡做了分散处理，即使高速旋转也不会出现臂部断裂的问题，基体与轴承外圈的配合面粗糙度控制在Ra1.6，保证压装后不会出现轴承外圈跟转的情况，确保旋转阻尼全部来自轴承自身的滚动摩擦，转动手感顺滑无卡顿。
