LM11949圆锥滚子拖车轴承结构设计

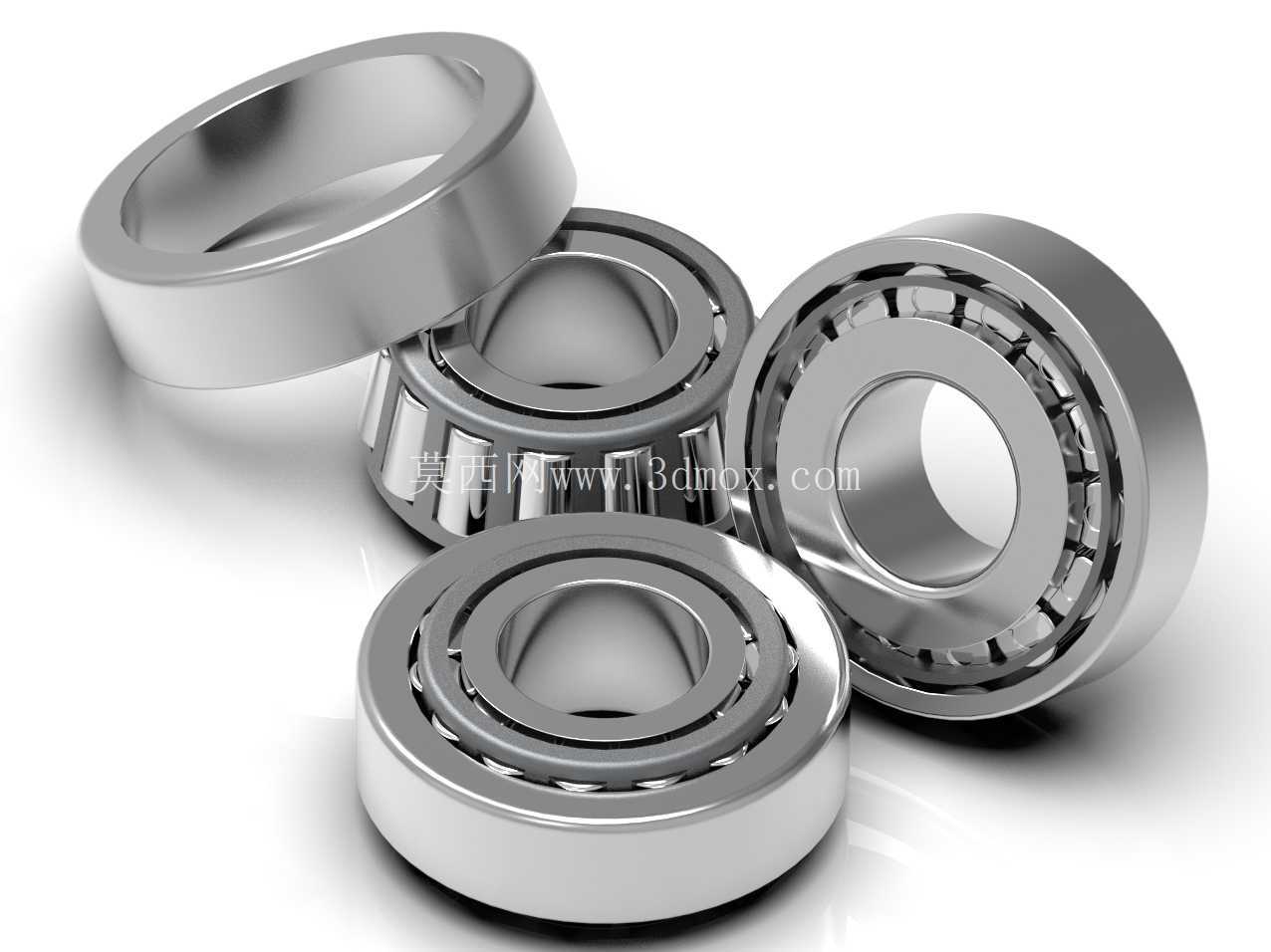

在轻型拖挂类行走机构的设计选型中，车轴连接部位的滚动支撑件是决定负载稳定性与行驶可靠性的核心部件，LM11949圆锥滚子轴承正是针对2000磅至3000磅负载区间的拖车车轴开发的专用支撑元件。这类轴承的应用场景集中在小型货运拖挂车、露营拖挂房车、轻型农用拖斗等非道路或低速道路行走设备的轮端支撑位置，区别于普通深沟球轴承仅能承受纯径向载荷的特性，圆锥滚子的结构设计可以同时承载径向载荷与轴向载荷，完美适配拖车行驶过程中因路面颠簸、转向侧倾带来的复合受力工况。

从实际使用的功能特性来看，该轴承内径设定为0.75英寸，匹配对应规格的车轴轴径，安装时需采用背对背或面对面的配对安装方式，通过调整锁紧螺母的预紧力矩来控制滚子与滚道之间的配合间隙，既不能过紧导致运转温升过高烧坏滚道，也不能过松造成轮端晃动影响行驶稳定性。圆锥滚子的锥形设计使得滚动体与内外圈滚道为线接触形式，相比点接触的球轴承拥有更大的承载接触面积，在同等外形尺寸下能承受更高的冲击载荷，这对于拖车这类经常行驶在非铺装路面、负载波动较大的设备来说尤为重要，能有效避免因瞬时冲击造成的滚动体碎裂、滚道压痕等失效问题。

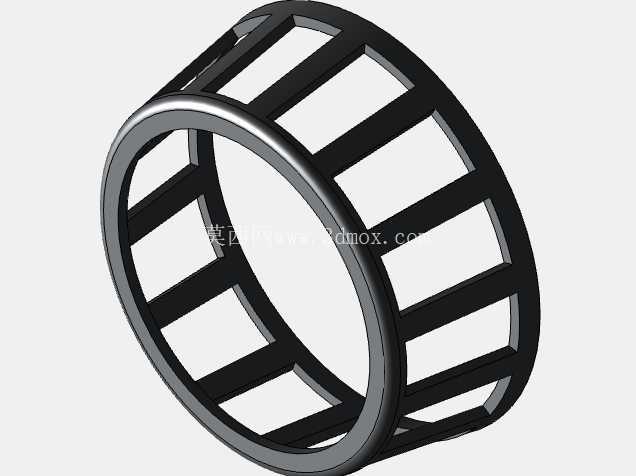

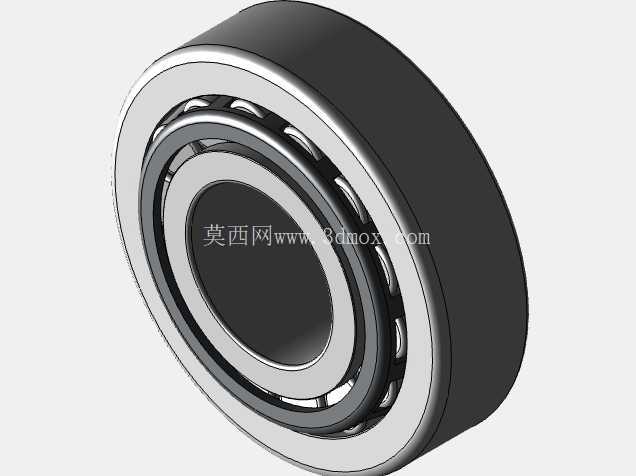

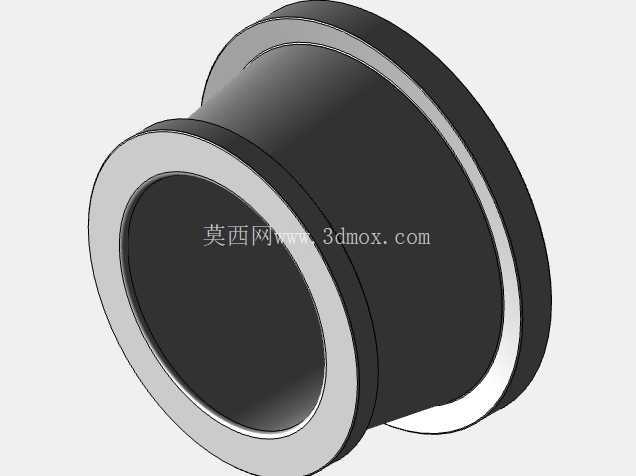

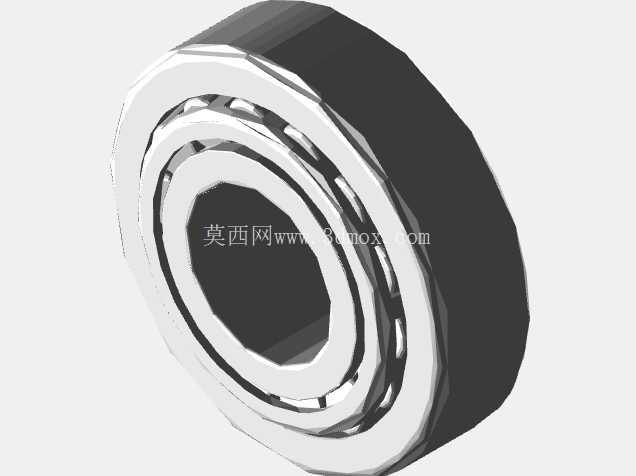

在三维建模的设计思路上，首先需要确定轴承的核心接触角参数，接触角的大小直接决定了轴承的径向与轴向承载比例，针对拖车车轴的受力特点，接触角设计兼顾了径向承载为主、轴向承载为辅的需求，保证直行时径向载荷均匀分布在所有滚动体上，转向时产生的轴向力能通过滚子端面与内圈挡边的接触平稳传递。建模过程中需要严格控制滚动体的锥度与内外圈滚道的锥度一致性，保证所有滚子在运转时能同时与滚道贴合，避免出现个别滚子受力过大的情况；同时要注意内圈大端挡边的高度设计，既要保证能承受轴向载荷时滚子端面的推力，又不能过高导致与外圈发生运动干涉。

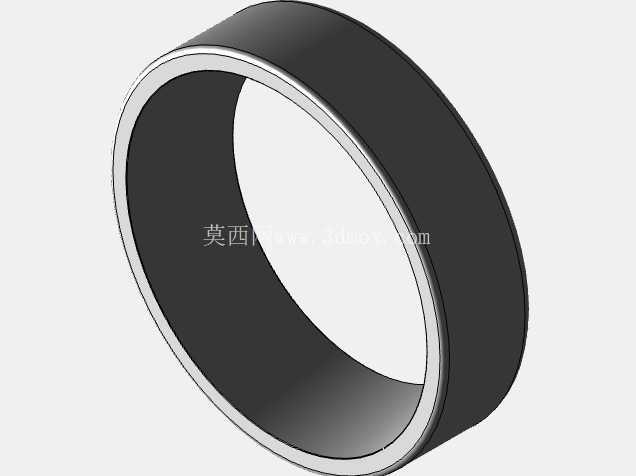

外形尺寸与安装边界方面，除了明确的0.75英寸内径参数，建模时需要严格匹配对应外圈的外径尺寸、轴承整体装配宽度，以及内圈与外圈的相对安装位置，预留出润滑脂的填充空间，密封结构的安装槽位也需要在模型中准确体现，因为拖车的轮端工作环境多为户外，防尘防水的密封性能直接决定轴承的使用寿命。安装边界上需要考虑轴肩的定位高度，轴肩高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位；同时轴承座孔的挡肩尺寸也要匹配外圈的倒角，保证外圈能平稳压入座孔，不会出现偏斜。在实际装配中，这类圆锥滚子轴承通常需要填充耐极压的锂基润滑脂，润滑脂的填充量控制在轴承内部空腔的三分之一到二分之一之间，过多会导致运转时搅拌阻力过大、温升过高，过少则会造成润滑不足加剧磨损。

从结构设计的细节来看，滚动体的数量与直径是经过负载校核确定的，在有限的轴承内部空间内，尽可能增大滚动体直径、合理排布滚动体数量，能最大化提升轴承的额定动载荷与静载荷，满足3000磅额定负载下的使用寿命要求。滚子的端面设计为球面形式，与内圈挡边的接触为点接触形式，能有效降低运转时的滑动摩擦阻力，减少挡边部位的磨损，提升轴承的运转顺畅度。内外圈的滚道表面粗糙度需要控制在合理范围内，过高的粗糙度会加剧运转时的磨损，过低则会增加加工成本，对于拖车这类中低速运转的轴承来说，滚道粗糙度达到对应机械加工精度要求即可平衡性能与成本。

在拖车的轮端结构中，这类轴承通常成对使用，分别安装在轮毂的内侧与外侧，两个轴承的大端相对布置，形成稳定的支撑跨距，能有效抵消行驶过程中来自不同方向的轴向力，保证轮毂转动时的同轴度，避免轮胎出现偏磨现象。建模时还需要考虑轴承的拆卸工艺性，内圈与轴的配合采用过渡配合，外圈与轮毂座孔的配合也选用合适的公差带，既保证运转时不会出现相对蠕动，又能在维护保养时方便拆卸更换，降低后期维护的难度。
