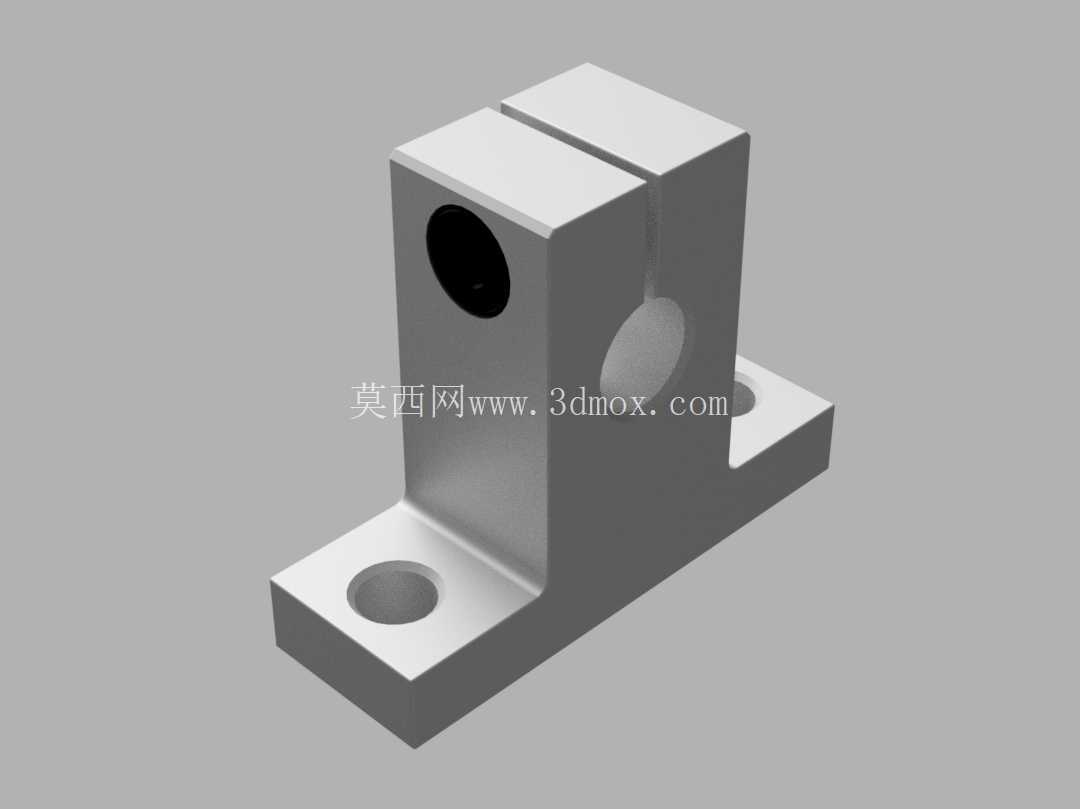

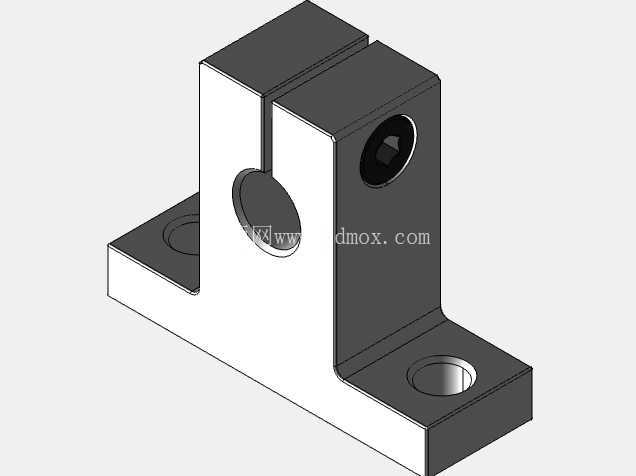

从结构细节来看,主体采用一体式L型构型,底部是带两个安装沉孔的法兰底板,安装孔的孔距是固定标准值,选型时只要核对安装面的孔位预留尺寸,就能直接用内六角螺丝锁紧固定,沉孔设计可以让螺丝头完全埋入底板平面,不会突出底面造成安装面贴合不实的问题,很多小厂做的同类零件沉孔深度不够,螺丝锁完突出0.1到0.2毫米,整个支撑座装上去是歪的,光轴同轴度根本没法保证。上部的夹持段采用开口开槽的夹紧结构,侧面开有贯通的夹紧缝,光轴穿入中心孔之后,只要锁紧夹持段上方的锁紧螺丝,就能靠开口处的弹性变形把光轴牢牢抱紧,这种结构相比顶丝固定的方式,夹持力分布更均匀,不会在光轴表面顶出局部凹坑,后期调整光轴位置的时候也不会因为顶丝压痕出现卡滞。这里要注意一个设计细节,夹紧缝的宽度不是随便开的,缝太窄夹紧变形量不够,锁到底也抱不住光轴,缝太宽会导致夹持段刚性下降,受径向载荷的时候容易出现夹持口张开的问题,这款结构的缝宽控制在1.5毫米左右,既保证足够的夹紧行程,又不会损失整体刚性。实际应用场景里,这类支撑座的使用频率非常高,桌面级FDM3D打印机的X轴、Z轴导向光轴两端,大多会用这个规格的支撑座做固定端,因为打印机的运动负载不大,但是对导向精度要求高,立式安装的结构可以直接固定在型材立板或者机加工的安装板上,不需要额外设计转接件。做非标自动化结构设计快十年,光轴支撑座这类小零件往往是决定直线运动副稳定性的关键细节,很多刚入行的工程师选型时只看光轴直径匹配就直接下单,忽略安装边界、夹紧方式带来的刚性差异,最后设备跑起来出现光轴窜动、导向精度漂移,再返工改安装孔位反而耽误更多时间。这款SK8规格的支撑座是针对8mm直径直线导轴设计的立式夹紧结构,和卧式支撑座不同,它的安装基面与光轴轴线呈垂直布局,光轴中心距离安装底面有固定的高度差,在做分层布局的运动机构时,能直接把光轴架设在指定高度,不需要额外加垫高块,减少装配时的累积误差。
在小型数控雕刻机的轻载导向轴、桌面型点胶机的直线运动模组、实验室小型自动化分拣设备的导杆固定位,也经常能看到这个型号的支撑座,甚至一些做非标工装夹具的场合,需要架设导向杆做滑动压紧机构,也会选这款支撑座,核心原因就是它的安装尺寸标准化,互换性强,不需要单独定制加工固定座,能大幅缩短设计和加工周期。从安装边界来说,选型时不能只看光轴直径匹配,还要核算光轴中心到底板安装面的高度尺寸,这个高度直接决定了运动滑台的安装空间,如果滑台的底部厚度大于这个高度差,运动到支撑座位置的时候就会出现机械干涉,很多新手容易踩这个坑。
另外夹持段的外形尺寸也要提前核对,当两个支撑座对向安装架设长光轴的时候,两个支撑座的夹持段外侧间距要小于设备安装框架的内空尺寸,不然会出现装不进去的问题。还有一个容易被忽略的点,这类支撑座的中心夹持孔和安装底面的垂直度是核心精度指标,如果垂直度超差,光轴装上去之后会出现倾斜,滑台在光轴上滑动的时候就会出现卡顿、阻力不均的问题,长期运行还会加剧直线轴承的磨损,建模的时候要把这个形位公差要求明确标注在加工图纸上,一般设备用的话垂直度控制在0.02毫米以内就能满足使用要求。从材料选型角度,这类支撑座一般采用铝合金型材机加工成型,表面做阳极氧化处理,重量轻、防锈能力强,而且铝合金的弹性变形量刚好适合开口夹紧的结构,不会像钢制零件那样夹紧需要的锁紧力太大,也不会像塑料零件那样刚性不足长期使用出现夹持口蠕变松弛。如果是在有腐蚀性介质的环境里使用,也可以选不锈钢材质的同规格产品,但对应的夹紧螺丝也要换成不锈钢材质,避免不同材质接触出现电化学锈蚀。
在做机构设计的时候,如果光轴的长度超过400毫米,不能只在两端装支撑座,中间要根据光轴的挠度计算结果增加中间支撑,不然滑台运动到光轴中间位置的时候,光轴会因为自重和负载出现下挠,直接影响运动精度,这时候SK8支撑座因为外形紧凑,占用空间小,作为中间支撑是非常合适的,不会和滑台的运动路径产生干涉。另外在装配的时候,不要先把支撑座的安装螺丝完全锁死,要先把光轴穿入所有支撑座的夹持孔,把滑台套在光轴上,来回滑动全程确认阻力均匀没有卡滞点之后,再逐次锁紧支撑座的安装螺丝和夹紧螺丝,这样能避免安装时的位置偏差导致光轴出现别劲的问题,很多装配工人图省事,先把支撑座全锁死再穿光轴,最后光轴穿进去是歪的,滑台滑动阻力大,还找不到问题根源。
