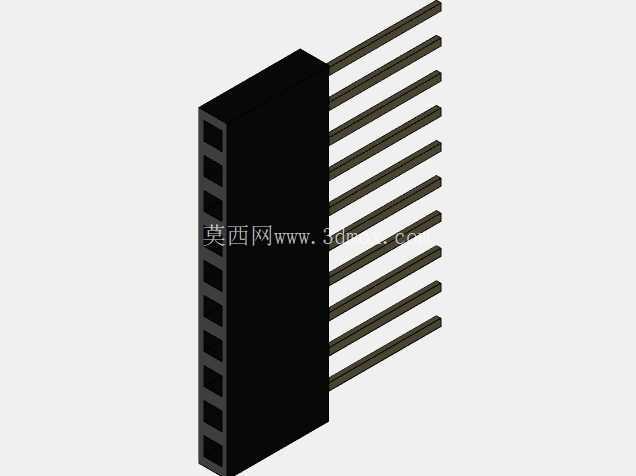

十针Arduino排针电子接插件结构设计

在开源硬件开发与小型电子设备装配场景中，排针这类板间连接元件的选型与结构合理性，直接决定了原型验证阶段的调试效率与量产阶段的装配良率。这款十针规格的排针，主要适配Arduino生态内的扩展板堆叠、传感器模块直连场景，日常做嵌入式开发时，经常会遇到不同功能模块需要和主控板实现信号与电源通路的情况，这类排针就是承担物理固定与电气连接双重作用的核心连接件。从实际使用场景来看，这类排针既可以用在学生课程设计的原型电路搭建里，也能满足小型工业控制板卡的板间互联需求，比如做小型数据采集节点时，主控板和通信模块、信号采集模块之间的连接，就需要这类间距统一、接触可靠的接插件来实现，避免飞线连接带来的信号干扰与接触不良问题。

从功能特性上看，这款排针采用单排十针布局，针脚间距遵循标准2.54mm通用接插件间距规范，这个间距是行业内沿用多年的通用标准，能适配市面上绝大多数洞洞板、定制PCB板的安装孔位，不需要额外调整板卡的焊盘设计就能直接使用。塑胶基座部分采用耐高温的绝缘材质，过波峰焊或者回流焊的时候不会出现基座融化变形的问题，针脚部分采用黄铜基材表面镀锡处理，既保证了足够的导电性能，也能提升焊接时的上锡效率，同时长期使用不容易出现氧化导致的接触电阻升高问题。排针的公针部分长度做了适配性设计，既可以直接插在对应规格的排母上实现可拆卸连接，也能穿过PCB板的焊盘后预留足够的焊接长度，保证焊接后的连接强度，不会因为轻微的外力拉扯就出现针脚脱焊的情况。

做这款排针的三维建模时，首先要明确的是安装边界的尺寸约束：塑胶基座的宽度、高度需要和同规格排母的卡槽尺寸匹配，保证插拔时的松紧度适中，既不会因为过松导致设备震动时出现接触断开，也不会因为过紧导致拆卸时损坏板卡上的焊盘。针脚的同轴度是建模时需要重点控制的公差项，每一根针脚相对于基座底面的垂直度偏差不能超过0.1mm，否则插入排母或者焊接到PCB上时，会出现个别针脚无法对位、强行插入导致针脚弯曲的问题。塑胶基座上的针孔位置度需要严格对齐2.54mm的网格坐标，每一个孔位的中心距偏差控制在0.05mm以内，和PCB焊盘的位置公差保持匹配，避免批量焊接时出现偏位。另外，塑胶基座顶部的定位凹槽设计，建模时需要还原对应的结构特征，这个结构是为了自动化装配时给振动盘送料提供定位基准，方便贴片机自动拾取插件，提升批量生产的装配效率。

从实际选型的角度来说，这类单排十针排针的适用场景非常广，除了Arduino相关的开发板扩展，日常做各类小型电子设备的内部连接时，只要是需要实现板对板可拆卸连接、信号通路数量在十路以内的场景，都可以选用这款规格的接插件。建模时还原的细节还包括针脚末端的倒角结构，这个微小的结构是为了插入排母或者PCB孔位时起到导向作用，即使安装时有轻微的位置偏差，也能顺着倒角顺利插入，不会出现针脚顶弯的情况。塑胶基座的边缘做了微小的圆角处理，避免生产和装配过程中尖锐的边角划伤操作人员，也能减少基座因为应力集中出现开裂的概率。在电路设计的堆叠场景中，排针的基座高度决定了两块板卡之间的安装间隙，这款排针的基座高度设计能保证两块板堆叠后预留足够的空间，容纳板卡表面贴装的电容、电阻等低矮元件，不会出现元件顶到另一块板的情况，同时也能给板间留出一定的空气流通间隙，帮助工作时发热的元件散热。

很多新手在做结构设计时容易忽略接插件的安装空间预留，比如排针焊接到板卡边缘后，插拔时需要预留手指操作的空间，这款排针的基座宽度设计也考虑了这个实际操作需求，不需要额外在板卡上预留过多的操作空间就能顺利完成插拔。另外针脚的直径尺寸也经过匹配设计，和标准0.8mm内径的排母接触片能实现足够的接触面积，保证大电流通路时的载流能力，比如给外接模块供电时，5V电源通路的针脚不会因为载流不足出现发热严重的问题。建模过程中对塑胶部分的拔模角度也做了还原，实际注塑生产时，这个拔模角度能保证塑胶件顺利从模具中脱出，不会出现脱模拉伤的问题，符合批量注塑生产的工艺要求，不会出现设计出来的模型无法开模生产的问题。
