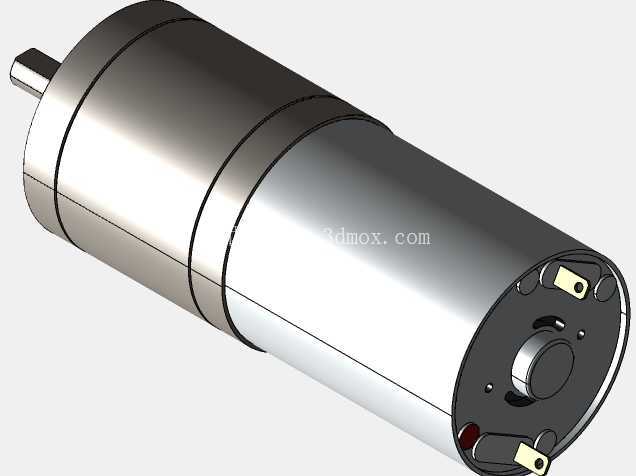

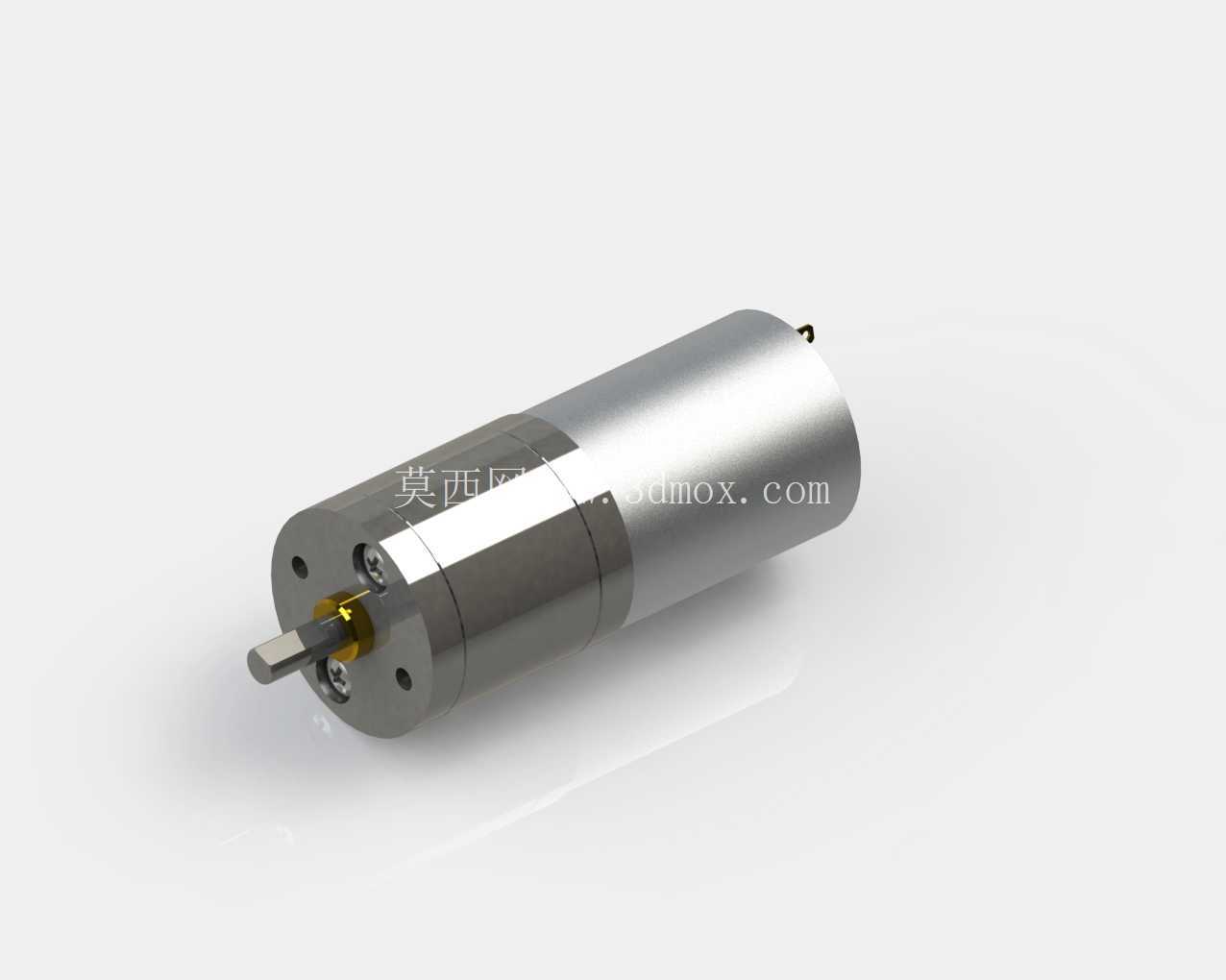

25GA370型6V减速齿轮电机结构设计

这款25GA370规格的减速齿轮电机，在小型自动化执行机构、消费类电子传动装置、小型智能设备动力单元场景中有着极高的适配性，日常选型中常被用于需要低转速大扭矩输出的紧凑安装位，比如小型电动阀门执行端、桌面级传动演示装置、智能小家电的动力输出模块、小型机器人行走驱动单元等场景，其核心优势是在极小的安装空间内，通过行星齿轮组的减速增扭作用，把常规直流电机的高转速低扭矩输出特性，转化为适配低速负载的动力输出，避免了额外设计减速结构带来的空间浪费与装配误差累积。

从结构设计逻辑来看，这款电机采用同轴式直齿行星减速结构，输出轴与电机转子轴保持同轴线布局，最大程度压缩了径向安装尺寸，整机外筒采用光滑圆柱面设计，外径适配25mm规格的标准安装座，安装时可以直接通过卡簧或者紧定螺钉将筒体固定在安装支架上，不需要额外设计复杂的定位法兰，对于安装空间径向尺寸受限的场景十分友好。输出端采用D型切面轴设计，轴径与配套的传动轮、联轴器内孔匹配时，可以直接传递扭矩，不需要额外加工键槽，降低了配套零件的加工成本，也避免了键连接带来的间隙问题，适合正反转频繁切换的传动场景。

设计过程中需要重点关注齿轮组的啮合间隙控制，这款减速比为226:1的结构，采用多级直齿行星轮串联减速，每一级行星架的定位精度直接影响最终的输出端背隙，建模时需要严格控制每一级内齿圈、行星轮、太阳轮的齿形公差，保证齿轮啮合时既不会出现卡滞，也不会因为间隙过大导致正反转切换时出现空程误差。电机本体与减速箱的连接采用过盈配合加定位台阶的结构，装配时可以保证电机轴与减速箱输入太阳轮的同轴度，避免高速运转时出现偏心振动，降低运转噪音的同时延长齿轮组的使用寿命。

从安装边界来看，整机轴向尺寸控制紧凑，输出轴伸出端的长度适配常规的联轴器、同步带轮安装深度，尾部的电极接线端采用焊片式设计，不会额外占用轴向安装空间，选型时只需要预留筒体直径25mm的圆柱安装空间，以及轴向对应的总长度空间即可完成布置，不需要在周边预留过多的装配操作空间，对于内部空间排布紧凑的小型设备十分友好。输出端额定转速21RPM的参数，是在6V额定供电电压下的空载转速区间，实际带载时转速会根据负载扭矩大小出现小幅波动，设计配套传动结构时需要预留10%-15%的扭矩余量，避免堵转时烧毁电机绕组。

在实际应用中，这款齿轮电机的输出扭矩可以满足多数小型负载的驱动需求，不需要额外增加扭矩放大机构，直齿齿轮的传动效率可以保持在稳定区间，长时间运转时的温升控制在合理范围内，不会因为过热导致永磁体退磁。建模时还原了所有零件的装配关系，包括每一级行星轮的销轴定位、减速箱端盖的卡扣结构、输出轴的轴承配合位，在做装配干涉检查时，可以直观看到各个零件的配合间隙，方便设计人员根据实际安装需求调整安装支架的结构，也可以直接基于这个模型修改齿轮参数，适配不同减速比、不同电压规格的同系列电机设计，缩短同系列产品的开发周期。

需要注意的是，这类微型减速电机的输出轴不能承受过大的径向载荷，设计配套结构时要避免将皮带轮、齿轮的径向力直接作用在输出轴的悬臂端，尽量让传动件靠近减速箱端盖布置，或者额外增加支撑轴承分担径向力，避免长时间受力导致输出轴弯曲、轴承过早磨损。筒体的光滑圆柱面在安装时，如果需要传递反扭矩，不能仅靠抱紧力固定，需要在筒体对应位置增加防转平面或者定位销孔，避免负载反扭矩过大时电机筒体在安装座内转动，扯断供电引线。
