GA12N20微型减速齿轮电机结构设计

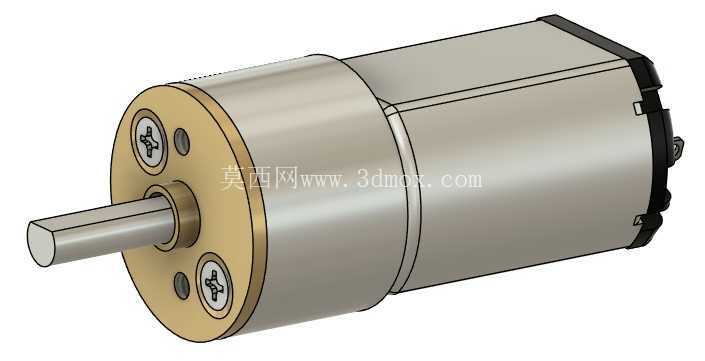

在小型智能硬件、桌面级自动化装置、精密传动模组的开发过程中，动力输出单元的选型往往直接决定整套机构的运行稳定性与空间利用率，GA12N20微型齿轮减速电机正是针对小空间、低转速大扭矩输出场景开发的动力部件。从结构设计逻辑来看，这款电机采用同轴式布局，驱动端的直流有刷电机本体与前端行星减速箱直接串联，输出轴与电机转子轴线完全重合，最大限度压缩了轴向安装尺寸，能够适配安装空间极度受限的应用场景，比如小型智能门锁的锁舌驱动机构、桌面级3D打印机的送料挤出单元、微型云台的角度调节结构、小型机器人的轮组驱动，还有各类消费电子类的自动翻盖、精密位移机构，都能见到这类微型减速电机的应用。

从功能特性上看，这款电机通过前端的金属齿轮减速组，将内置直流电机的高转速低扭矩输出，转换为低转速大扭矩的动力输出，相比不带减速箱的同尺寸微型直流电机，其输出扭矩能够提升数十倍，同时可以通过匹配不同的减速比，适配不同负载与转速要求的工况，在额定工作电压下，能够保持稳定的输出转速，不会因为小幅负载波动出现明显的转速跌落，适合对传动平稳性有一定要求的精密小型机构。电机的输出轴采用标准圆柱轴设计，轴端为平面铣边结构，能够方便安装传动齿轮、同步轮、摇臂等外接执行部件，避免传动过程中出现轴与连接件的相对滑动，保证动力传递的可靠性。

在外形与安装边界的设计上，这款电机的减速箱端采用圆形法兰结构，法兰端面上预留了两个对称的安装固定孔，安装时既可以通过法兰端面进行定位，利用螺丝穿过固定孔将电机锁紧在安装基板上，也可以通过电机本体的圆柱面进行夹持固定，两种安装方式都能保证电机运行时的同轴度，减少因为安装偏心带来的齿轮磨损、运行噪音增大等问题。电机整体外壳采用金属材质，减速箱端盖为铜合金材质，既能够保证内部齿轮组的定位精度，也可以通过金属外壳将电机运行时产生的热量快速散发出去，避免长时间连续运行时内部温度过高导致的磁钢退磁、绕组老化等问题，延长电机的实际使用寿命。电机尾部的端盖上预留了电源接线焊点，用户可以根据实际布线需求焊接不同长度的导线，也可以直接插接配套的接线端子，方便在紧凑的设备内部完成布线作业。

从设计思路的角度出发，这款电机在建模过程中严格按照实物的装配公差进行尺寸匹配，减速箱内部的每一级行星齿轮、中心齿、内齿圈的齿形参数都按照实际传动比进行还原，保证模型的齿轮啮合关系与实物完全一致，在进行虚拟装配仿真时，能够真实模拟电机的动力传递路径，方便设计人员在整机开发阶段就完成干涉检查、安装空间预留、传动路径校核等工作，减少后续实物打样时出现的装配干涉、空间不足等问题。电机的所有外观圆角、安装孔位、轴伸长度、本体直径等尺寸都严格按照实际产品的尺寸公差进行绘制，能够直接导入到整机装配体中作为标准件使用，不需要设计人员再重新测绘建模，大幅缩短小型设备的开发周期。在实际选型过程中，设计人员可以根据整机的负载扭矩、运行转速、安装空间要求，直接匹配对应减速比的该型号电机，通过三维模型提前模拟电机安装后与周边结构件的间隙，避免出现电机与周边线束、结构件发生运动干涉的问题，同时也可以根据模型的安装孔位尺寸，提前在安装基板上完成孔位设计，提升结构设计的准确性。

这类微型齿轮减速电机在消费电子、小型智能装备、教学机器人、精密仪器仪表领域的应用非常广泛，相比更大尺寸的减速电机，它的重量更轻、体积更小、功耗更低，非常适合电池供电的便携式小型设备使用，同时金属齿轮组的设计也保证了足够的传动强度，能够承受一定的冲击负载，在频繁正反转的工况下也能保持较长的使用寿命。在建模过程中，对电机的出线端、尾部限位凸台、法兰端的定位台阶等细节结构都做了精准还原，能够满足结构设计过程中所有的装配校核需求，不管是做整机的结构布局，还是做传动机构的运动仿真，都能够提供准确的模型参考。
