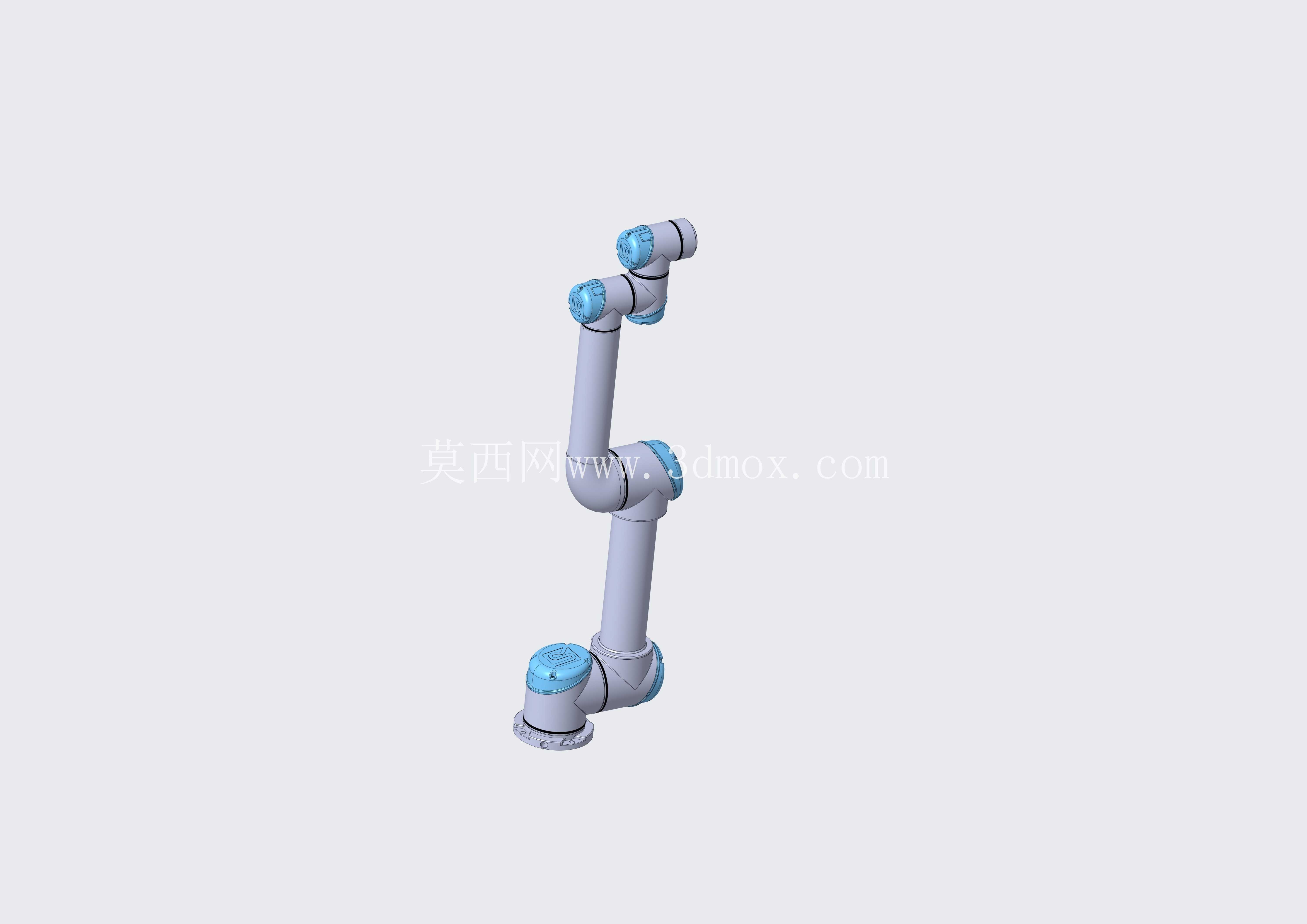

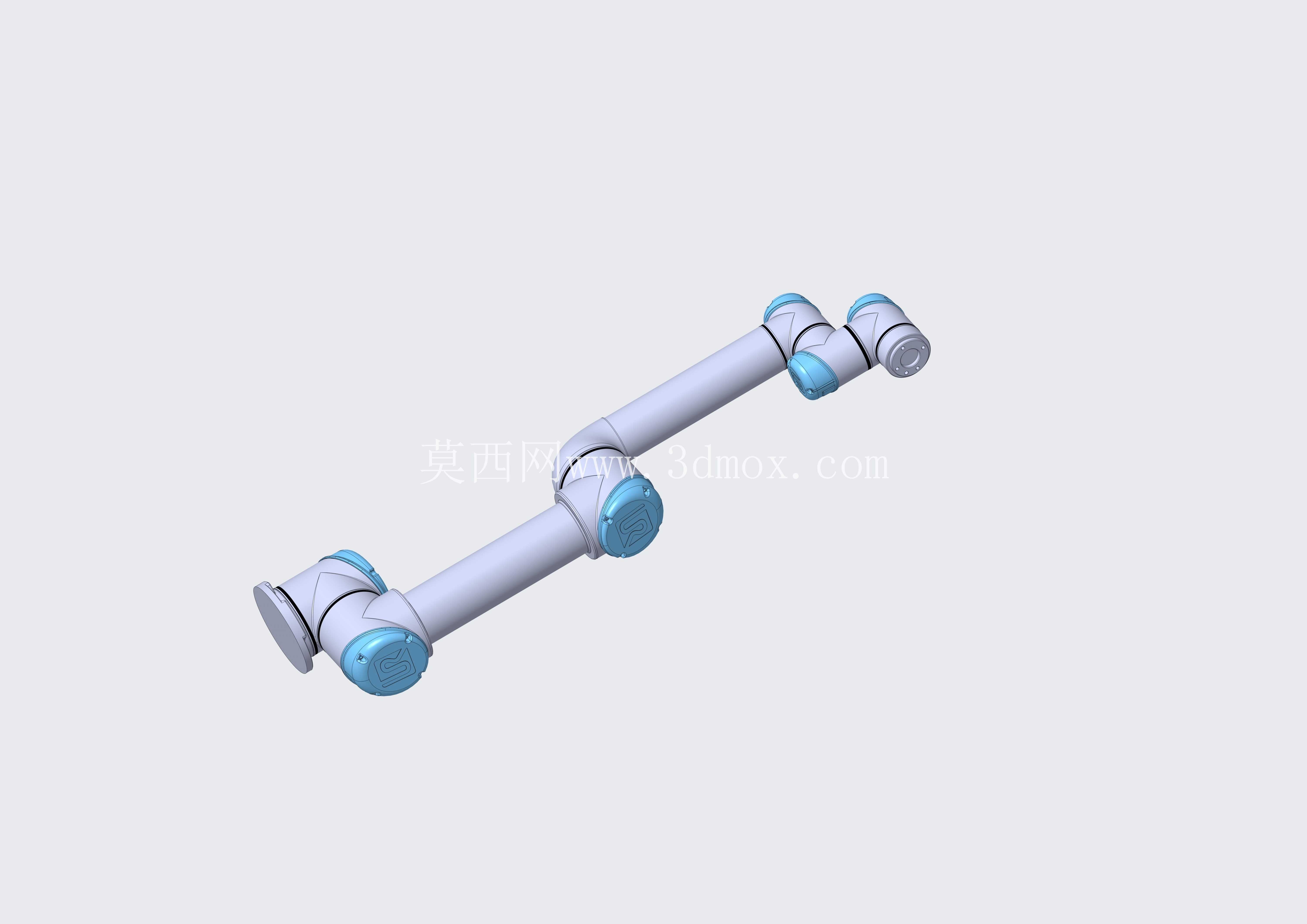

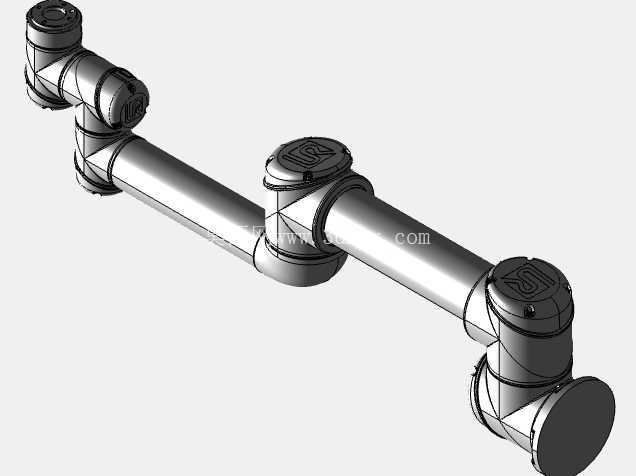

UR5六轴协作机械臂三维结构设计

　　从结构设计逻辑来看，这款机械臂采用了模块化关节串联布局，六个关节全部采用一体化集成设计，将伺服驱动、谐波减速器、力矩传感器、编码器全部整合在关节壳体内部，没有外露的走线管线，既避免了作业过程中管线剐蹭周边工装夹具的问题，也能降低后期维护的拆装难度，每个关节的连接法兰都采用了统一的定位止口设计，后期如果需要更换不同负载规格的关节模块，不需要重新做复杂的适配加工，直接通过止口定位锁紧螺栓就能完成装配，大幅缩短设备改造的周期。在3C电子精密装配、汽车零部件上下料、实验室自动化试剂转运这类对人机共融安全性要求较高的场景里，这类六轴协作臂的应用占比正在逐年提升，不同于传统重载工业机器人需要加装安全围栏隔离作业区域，UR5这类协作臂的关节力矩反馈设计可以在碰到障碍物时瞬间触发停止，能直接和操作人员在同一工位协同完成工序，不需要额外占用大面积的安全防护空间，对于产线迭代快、工位布局紧凑的中小批量生产场景适配性极强。从安装边界来看，这款机械臂的底座安装孔位采用了标准的圆周分布设计，既可以正装在水平工作台面上，也可以根据工位需求侧装在设备机架立面、倒装在生产线顶部的吊架上，安装时只需要保证安装面的平面度公差在0.1mm以内，就能避免底座受力不均导致的关节运转抖动问题，其臂展覆盖范围可以满足半径850mm以内的作业空间需求，末端额定负载5kg的参数设定，刚好匹配大部分精密装配、搬运、检测工序的负载要求，不会因为负载冗余造成设备成本浪费，也不会因为负载不足限制工序适配范围。

　　在实际功能设计上，每个关节的转动范围都做了机械硬限位和软件软限位双重保护，机械硬限位采用聚氨酯缓冲块结构，避免关节超程转动时内部齿轮发生刚性碰撞，软件软限位可以根据现场实际的作业空间自定义设置转动角度区间，防止机械臂运转过程中碰到周边的输送带、料架或者操作人员。末端法兰采用了标准的ISO 9409-1-50-4-M6安装接口，可以直接适配市面上绝大多数的气动夹爪、电动夹爪、真空吸盘、视觉相机、螺丝锁付头等末端执行器，不需要额外做转接法兰的设计加工，能快速根据不同的工序需求更换末端工具，完成从上下料、装配、打磨到检测的不同作业任务。

　　从结构细节来看，臂体的连杆部分采用了高强度铝合金一体加工成型，在保证整体结构刚性的前提下尽可能降低自身重量，整机自重只有18kg左右，单人就能完成搬运和安装调试，不需要额外调用吊装设备，对于需要经常调整工位布局的柔性生产线来说非常友好。关节内部的谐波减速器选用了高精度型号，重复定位精度可以控制在±0.03mm以内，完全满足精密电子元器件装配、螺丝锁付这类对定位精度要求较高的工序需求，关节的密封设计采用了双唇形密封圈，既可以阻挡车间环境里的粉尘、切削液进入关节内部损坏精密传动部件，也不会因为密封圈摩擦力过大影响关节的力控灵敏度，保证人机协作过程中的安全响应速度。

　　在做产线布局设计的时候，只需要提前预留好底座的安装空间，同时根据臂展范围划定作业区域，避开周边的固定障碍物，就能快速完成机械臂的部署，不需要对现有产线做大规模的改造，对于中小企业的自动化升级来说，这种轻量化的协作臂可以大幅降低改造成本和周期。另外这款机械臂的关节走线全部从臂体内部穿过，外观没有外露的拖链和管线，在运转过程中不会出现管线缠绕的问题，也减少了管线长期弯折造成的损坏风险，后期维护时只需要打开关节端盖就能完成内部部件的检修，不需要拆解整个臂体结构，日常保养只需要按照周期检查关节螺栓的锁紧力矩、密封圈的磨损情况即可，维护难度远低于传统的工业机器人。在三维建模过程中，所有关节的配合公差、安装孔位尺寸都完全按照实物参数绘制，既可以用来做产线仿真验证，提前模拟机械臂在工位上的运动轨迹，排查是否存在运动干涉问题，也可以作为二次开发的基础模型，根据具体的工序需求设计定制化的末端夹具、安装底座，或者搭配移动AGV组成复合移动机器人，拓展更多的应用场景。
