优傲UR10协作型六轴机械臂结构设计

在3C电子装配、汽车零部件上下料、包装码垛、机床辅助上下料这类需要人机协同作业的场景里，协作机械臂的选型一直是结构工程师绕不开的环节，优傲UR10作为负载10kg级的协作臂，其结构设计的合理性直接决定了产线布局的灵活度。从实际落地的项目经验来看，这款机械臂的关节采用模块化集成设计，每个关节内置伺服驱动、谐波减速器与扭矩传感器，不需要额外布置外置的控制柜走线，臂身的走线全部内嵌在关节腔体内部，避免了产线运行过程中线缆剐蹭工件、勾挂周边工装的问题，这一点在密集排布的装配工位上优势尤其明显。

做产线布局的时候首先要明确安装边界，这款机械臂的基座安装面采用标准的圆周分布螺栓孔设计，不需要额外做复杂的转接法兰就可以直接固定在铝型材工作台、地面安装座或者倒挂的机架上，基座的中心定位止口可以保证安装重复定位精度控制在允许范围内，不会因为安装偏差导致臂身运动过程中出现偏载。臂身的总伸展半径覆盖常规工位的操作范围，在做工位仿真的时候，要注意第六轴法兰端的工具安装边界，法兰端面预留了标准的气源与信号接口快插位置，搭配夹爪、吸盘或者拧紧轴这类末端执行器的时候，不需要额外在臂身外捆扎气管和信号线，能有效减少末端运动的干涉风险。

从结构设计的细节来看，这款机械臂的大臂与小臂采用等强度的轻量化结构设计，臂身外壳采用高强度铝合金材质，在保证整体刚性的前提下尽可能降低了运动部件的自重，这也是它能做到人机协作安全特性的基础——每个关节的扭矩传感器可以实时检测碰撞力，当臂身碰到操作人员或者周边障碍物的时候，会在极短时间内触发停止，不需要额外加装安全围栏就能在人员频繁走动的工位上使用，这对于中小批量多品种的柔性产线来说，能大幅减少安全防护设施的投入成本，也能缩小工位的占地面积。

在实际应用中，这款机械臂的运动范围覆盖了从基座附近低位到高位伸展的全空间，做轨迹规划的时候要注意关节的极限角度限位，尤其是大臂与基座连接的第一关节、小臂与大臂连接的第二关节，在做低位码垛或者高位取件的动作时，要提前在仿真环境里验证运动轨迹，避免出现关节过冲或者臂身与基座碰撞的问题。它的关节密封设计可以适配普通工业车间的环境，不需要额外做防尘罩就能在常规机加工、装配车间里长期运行，关节处的密封结构可以阻挡日常生产中的粉尘、切削液飞溅进入关节内部，降低日常维护的频次。

很多工程师在做定制化工装设计的时候，会忽略机械臂末端的负载偏心问题，这款机械臂的负载参数是基于法兰端中心负载标定的，当设计的末端夹具存在偏心负载的时候，要重新核算每个关节的扭矩余量，尤其是在臂身完全伸展的姿态下，偏心带来的附加扭矩会直接影响运行的稳定性与重复定位精度，必要的时候需要在仿真软件里导入完整的夹具与工件模型，模拟全行程运动过程中的关节受力情况，避免实际运行中出现过载报警。另外，这款机械臂的安装方式除了正装之外，还支持侧装、倒挂安装，不同安装姿态下的负载参数会有对应的修正系数，做方案设计的时候不能直接照搬正装的负载参数，要根据实际安装姿态调整允许的末端负载重量，保证设备长期运行的可靠性。

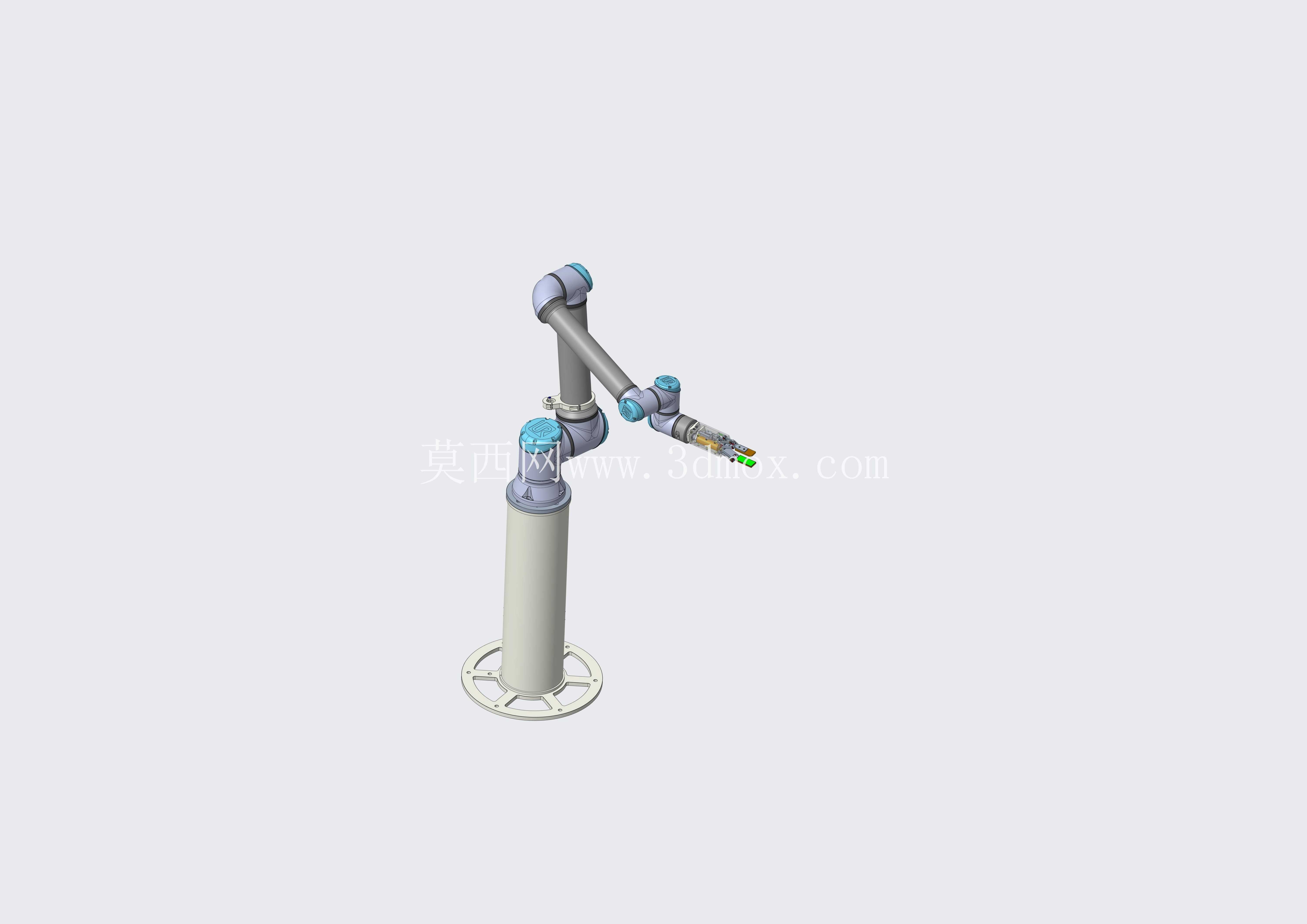

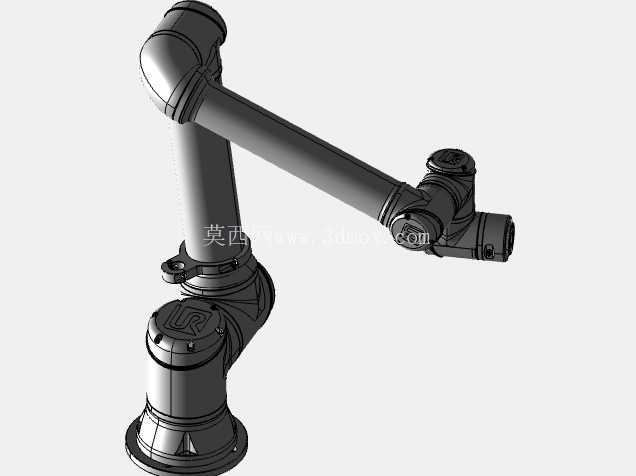

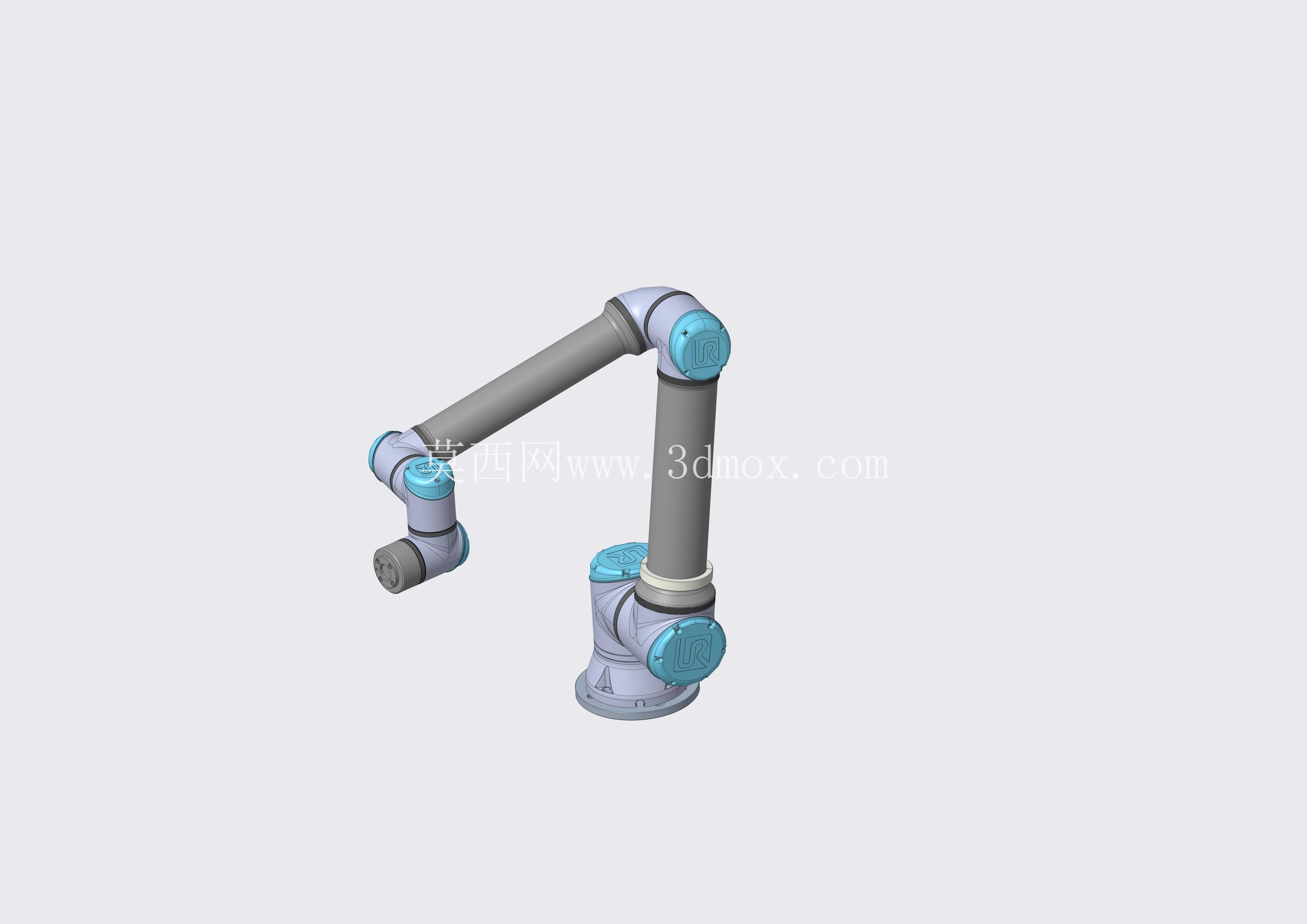

从结构建模的角度来看，这款模型完整还原了每个关节的连接结构、安装孔位、外形轮廓与运动限位位置，工程师在做产线方案设计、定制夹具开发、周边工装布局的时候，可以直接导入模型进行干涉检查，不需要反复测量实物尺寸，能大幅缩短前期方案设计的周期。尤其是在做双机协同工位、移动机器人搭载机械臂的复合应用场景时，精准的三维模型可以提前验证臂身与AGV车体、周边输送线的运动间隙，避免现场安装的时候出现结构干涉需要返工修改工装的问题。
