带MagSafe磁吸结构的新款智能手机外观结构

　　做消费电子结构设计快十二年，经手的手机类外观结构方案少说也有三四十套，这次拿到的这套智能手机外观结构数模，第一眼就注意到背部的环形磁吸模组做了完整的结构预留，不是那种只做外观面的假结构，从背部壳体的磁吸环下沉台阶、到摄像头Deco的一体化过渡曲面，都留足了后续结构件堆叠的公差空间。先从实际应用场景说，这套数模最直接的用途就是给第三方配件厂商做手机壳、磁吸无线充、车载磁吸支架这类周边产品的开发基准，很多小厂做新款手机壳的时候，要么靠逆向扫描真机，要么等官方公开尺寸，往往要滞后产品发布两三个月，有了这套精准的外观结构数模，配件开模的前置工作就能提前推进，不用等真机上市再赶工，能抢下首发配件的市场窗口。

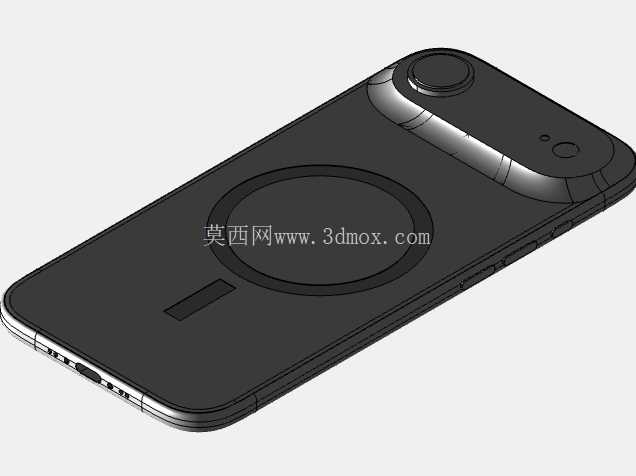

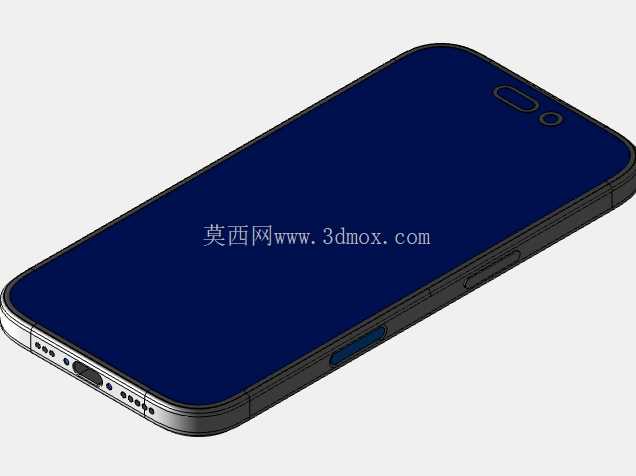

　　再看产品的功能特性预留，背部的磁吸环位置刚好对应无线充电线圈的常规布置区域，环的宽度、下沉深度都符合常规磁吸磁钢的堆叠尺寸，不会出现磁钢凸出发背、或者磁吸力不足的问题；摄像头区域的Deco做了一体化的隆起过渡，从背部壳体到Deco顶面的曲面顺滑度做了G2连续，没有尖锐的折角，既避免日常使用的积灰问题，也给摄像头镜片、闪光灯、传感器的排布留足了内部空间，数模里Deco上的小圆孔就是预留的麦克风或者辅助传感器开孔，位置刚好避开摄像头的视场角，不会出现拍摄挡光的问题。说回设计思路，这套外观结构把中框和背部的衔接做了微弧处理，不是那种生硬的直角中框，握持的时候中框和手掌接触的位置做了0.3mm的倒角过渡，能大幅降低长时间握持的硌手感，底部的开孔排布也做了规整化处理，扬声器开孔、充电接口、麦克风开孔的位置都对齐了中框的中心基准线，不会出现开孔歪扭的观感问题，侧边的按键预留了0.15mm的装配间隙，刚好满足按键的按压行程需求，不会出现按键卡滞或者晃动量大的问题。

　　再讲尺寸和安装边界的细节，这套数模的整机厚度控制在7.8mm左右，摄像头Deco的隆起高度是1.8mm，算上背部磁吸环的下沉0.2mm，背部整体的最高点就是Deco顶面，平放桌面的时候不会出现背部磁吸区域磨花的问题；中框的侧边弧度R角是3.2mm，刚好匹配成年人手掌的握持弧度，做手机壳的时候，壳料的壁厚预留1.2mm的话，套壳之后的整机宽度也不会超过78mm，单手握持的适配性很好。另外要注意的是，这套数模的所有外观面都做了拔模角度处理，背部壳体的拔模斜度是1度，中框的拔模斜度是0.8度，后续如果要做注塑壳体的开模，不用再额外调整拔模角度，能直接拿去做模流分析，省掉不少前期的模型修整工作。

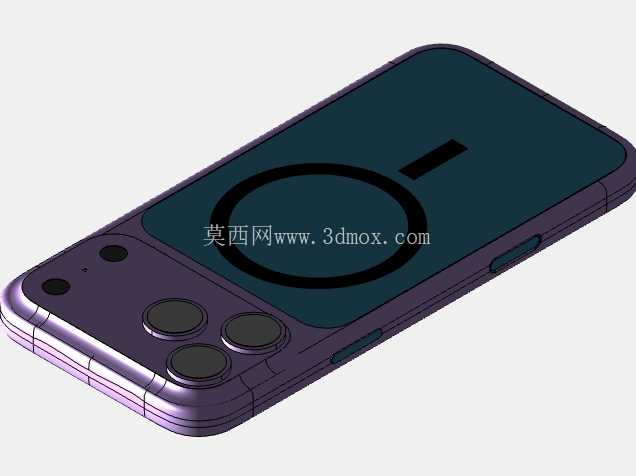

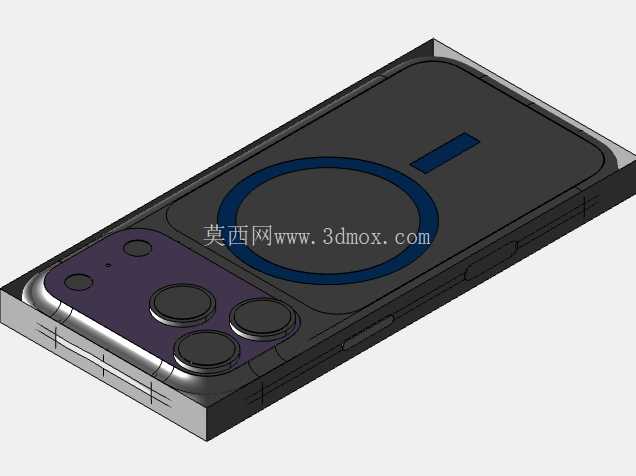

　　还有个细节，背部磁吸环中间的长条开槽是预留的磁吸定位标识位置，做透明手机壳的时候，这个位置可以做对位标记，用户装壳的时候能快速对齐磁吸位置，不会出现磁吸环偏位导致充电效率下降的问题。实际做配件开发的时候，用这套数模做干涉检查也很方便，比如做车载磁吸支架的时候，把支架的磁吸头数模和这套手机数模做装配模拟，就能直接测出磁吸面的贴合间隙，调整磁钢的布置位置，保证磁吸力达到10N以上的行业标准，不用反复打样测试。还有做钢化膜这类屏幕配件的时候，数模的屏幕正面R角是2.5D弧边，弧边的高度是0.4mm，做钢化膜的黑边宽度预留2.2mm的话，刚好能覆盖屏幕的显示边缘，不会出现白边或者挡显示内容的问题。
