轻量化Scalar蚂蚁级机器人套件底盘结构

在桌面级小型竞技机器人的开发与改装场景中，底盘作为承载全部驱动、控制、供电模块的核心载体，其结构设计直接决定了整机的重量控制、维护效率与抗冲击表现。这款针对Repeat Robotics原有Scalar套件底盘做的优化结构，完全围绕小型竞技场景的实际使用痛点做调整，没有冗余的装饰性结构，每一处壁厚、加强筋的设置都服务于实际使用需求。

从实际使用场景来看，这类蚂蚁级（重量级别通常在50g上下）的小型战斗机器人，多应用于桌面级机器人竞技赛事、高校机器人创新实训、小型机器人DIY改装场景，底盘需要同时承担电机固定、线路排布、上层模块安装、碰撞受力传导的多重作用。原有套件的底盘结构存在壁厚冗余、电机拆装空间不足的问题，实际调试中更换驱动电机往往需要拆解大量周边结构，赛场临时调整的效率极低，这次的重新设计首先针对维护便利性做了结构优化：在驱动电机的安装位预留了足够的拆装操作空间，不需要完全拆解上层结构就可以完成电机的更换与接线调整，大幅降低了调试与赛场抢修的时间成本。

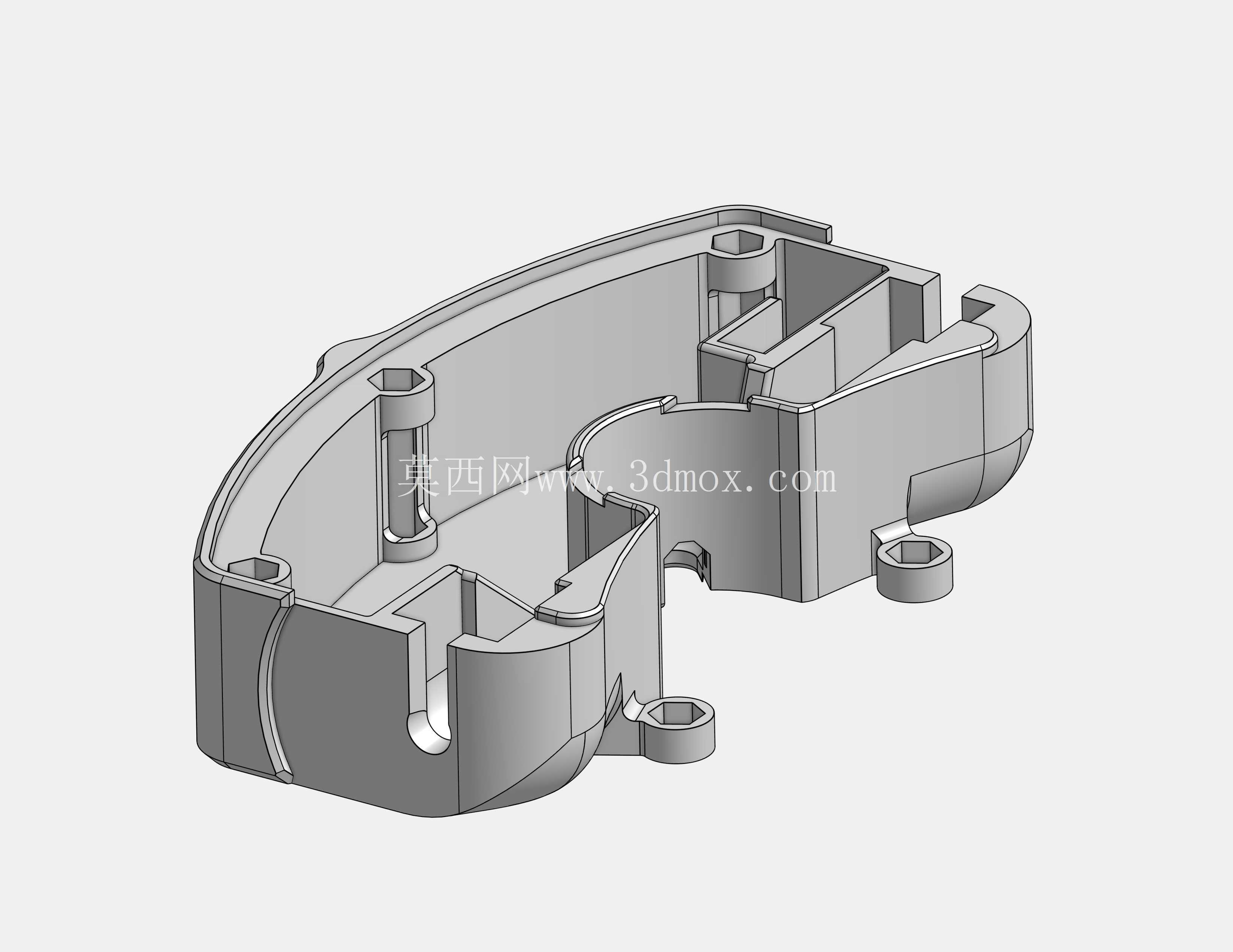

结构设计上，整体采用非对称的异形轮廓，完全匹配Scalar套件的原有安装孔位边界，可以直接替换原有底盘使用，不需要对配套的上层结构、驱动轮、传感器支架做额外修改。壁厚设置上采用3层壁厚的加强方案，配合15毫米的填充间距，在保证结构抗冲击强度的前提下尽可能削减冗余材料，单层顶底的结构设计进一步压缩了不必要的重量，最终打印成品的重量可以控制在50克以内，实际FDM打印的成品重量通常还会低于切片软件的预估重量，完全符合蚂蚁级竞技机器人的重量组别要求。考虑到竞技场景中可能出现的侧面碰撞、顶部冲击，结构在电机安装座、轮轴固定位、上层支架连接位都做了局部加厚处理，碰撞受力可以沿着加强筋快速传导到整个底盘框架，避免局部应力集中导致的结构断裂。

安装边界方面，底盘上的所有安装柱、定位孔都和原有Scalar套件保持完全一致的位置公差，驱动电机的安装槽尺寸匹配常用的微型直流减速电机，轮轴的伸出长度、安装同轴度都经过公差校核，不会出现安装后轮子偏摆、传动卡滞的问题。底盘预留了可选的顶盖安装位，用户可以根据实际使用需求选配顶盖结构，也可以在打印时将底部壁厚增加2毫米，这个参数调整在切片软件中可以直接设置，不需要修改模型本身，加厚后的底部可以更好地抵御赛场地面的凸起剐蹭、下方攻击武器的冲击，给内部的线路、电池提供更好的防护。

从3D打印的工艺适配性来看，整个结构没有大角度的悬空结构，打印时只需要添加少量支撑就可以完成成型，支撑拆除后的表面质量良好，安装孔位不需要额外做大量的后处理就可以满足装配要求。底盘内部预留了足够的走线空间，电池、控制板的安装区域没有多余的加强筋遮挡，布线时可以根据实际的模块布局调整线路走向，不会出现线路被结构件挤压磨损的问题。在实际的竞技测试中，这款轻量化底盘在正面碰撞、侧面剐蹭的测试中都没有出现结构开裂的问题，电机拆装的时间相比原有结构缩短了60%以上，重量降低带来的机动性提升也非常明显，加速、转向的响应速度都有可感知的优化，完全满足小型竞技机器人的使用需求。
