BIGTREETECH EZ2209步进电机驱动模块结构设计

在桌面级FDM3D打印机的运动控制体系中，步进电机驱动模块是直接决定电机运行平稳性、噪音水平与丢步概率的核心部件，EZ2209驱动模块正是针对现有驱动安装繁琐、散热不足、接线易出错等工程痛点开发的直插式驱动方案。从实际装机场景来看，这类驱动主要适配采用标准步进驱动插槽的3D打印机主控板，替代传统的A4988、TMC2208等直插驱动，同时也可用于小型数控雕刻机、桌面级点胶机等采用低压两相四线步进电机的轻量化自动化设备，负责将主控板发出的步进脉冲信号转化为可直接驱动电机绕组的电流信号，精准控制电机的转动角度与运行扭矩。

从功能特性上看，该驱动延续了TMC2209系列的静音驱动内核，支持256微步细分，在低速运行时可大幅降低电机的振动与电磁噪音，避免桌面设备运行时产生刺耳的高频啸叫；模块自带的 StallGuard 无传感器归位功能，可省去传统的机械限位开关，通过检测电机负载变化实现精准归零，减少设备的外部接线点与故障概率；内置的电流调节电路支持0.5A到2.2A的输出电流范围，可适配42型及以下规格的两相步进电机，满足3D打印机X/Y/Z/E四个轴的驱动需求，无需针对不同轴更换不同规格的驱动模块。

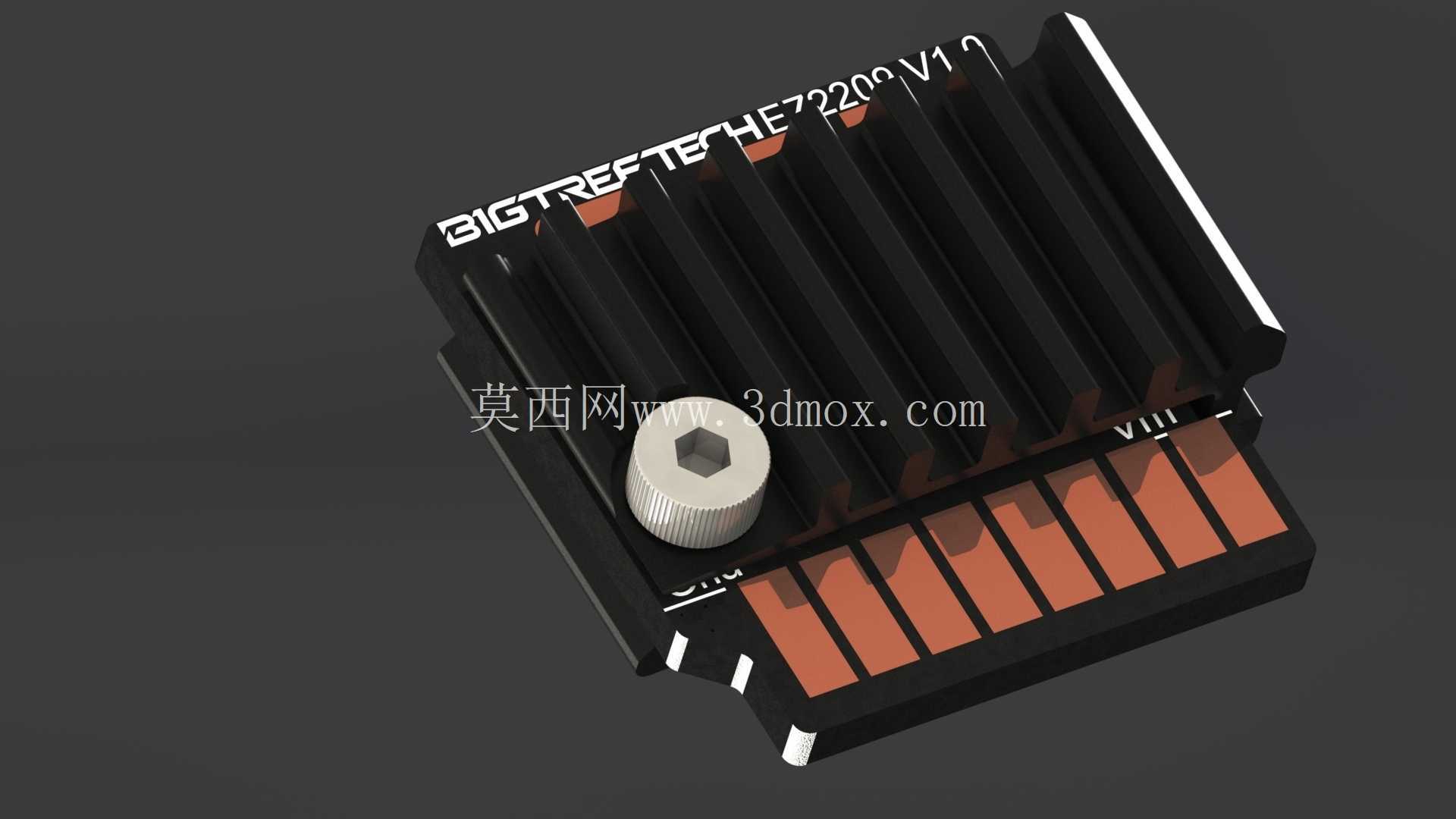

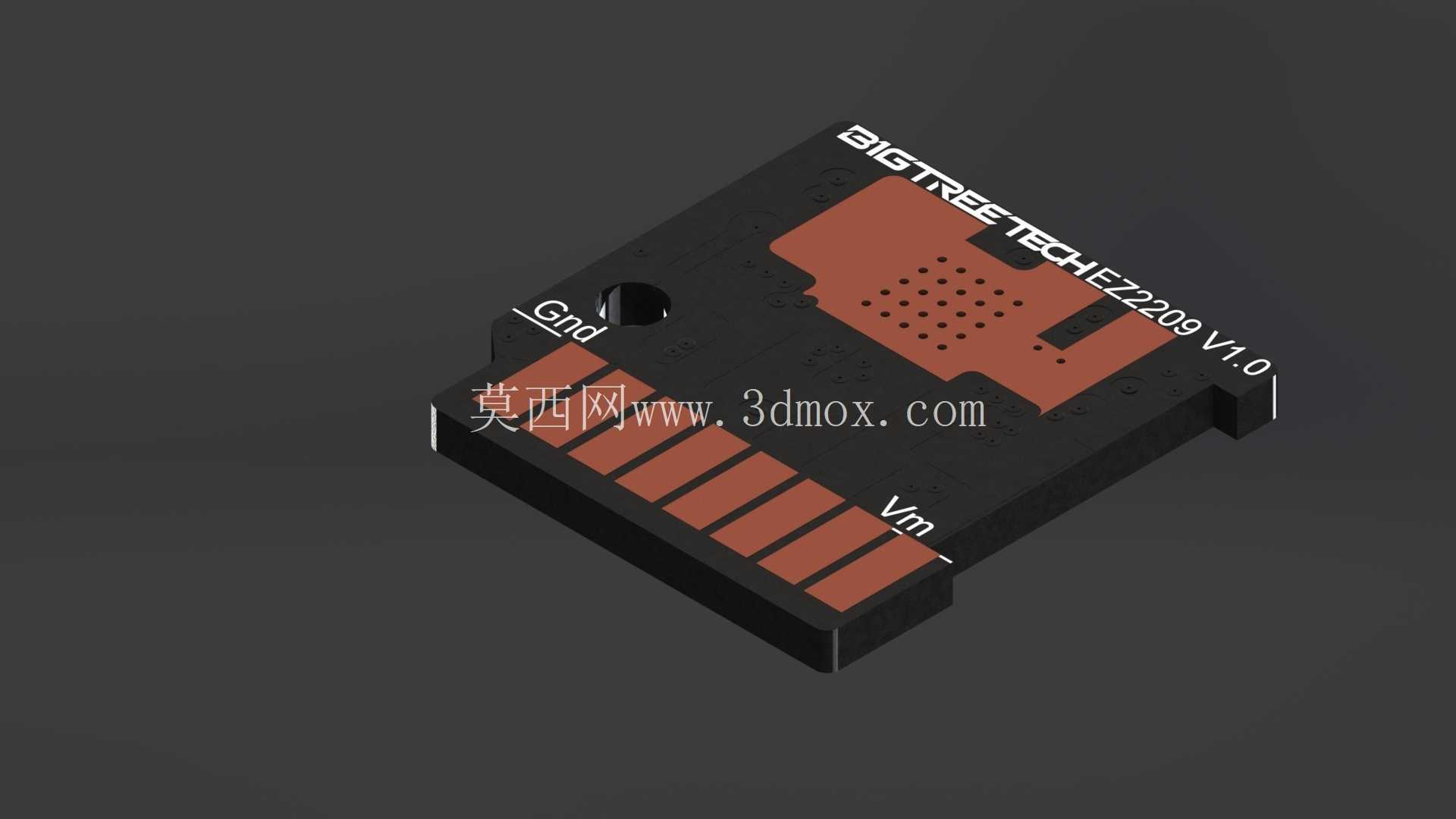

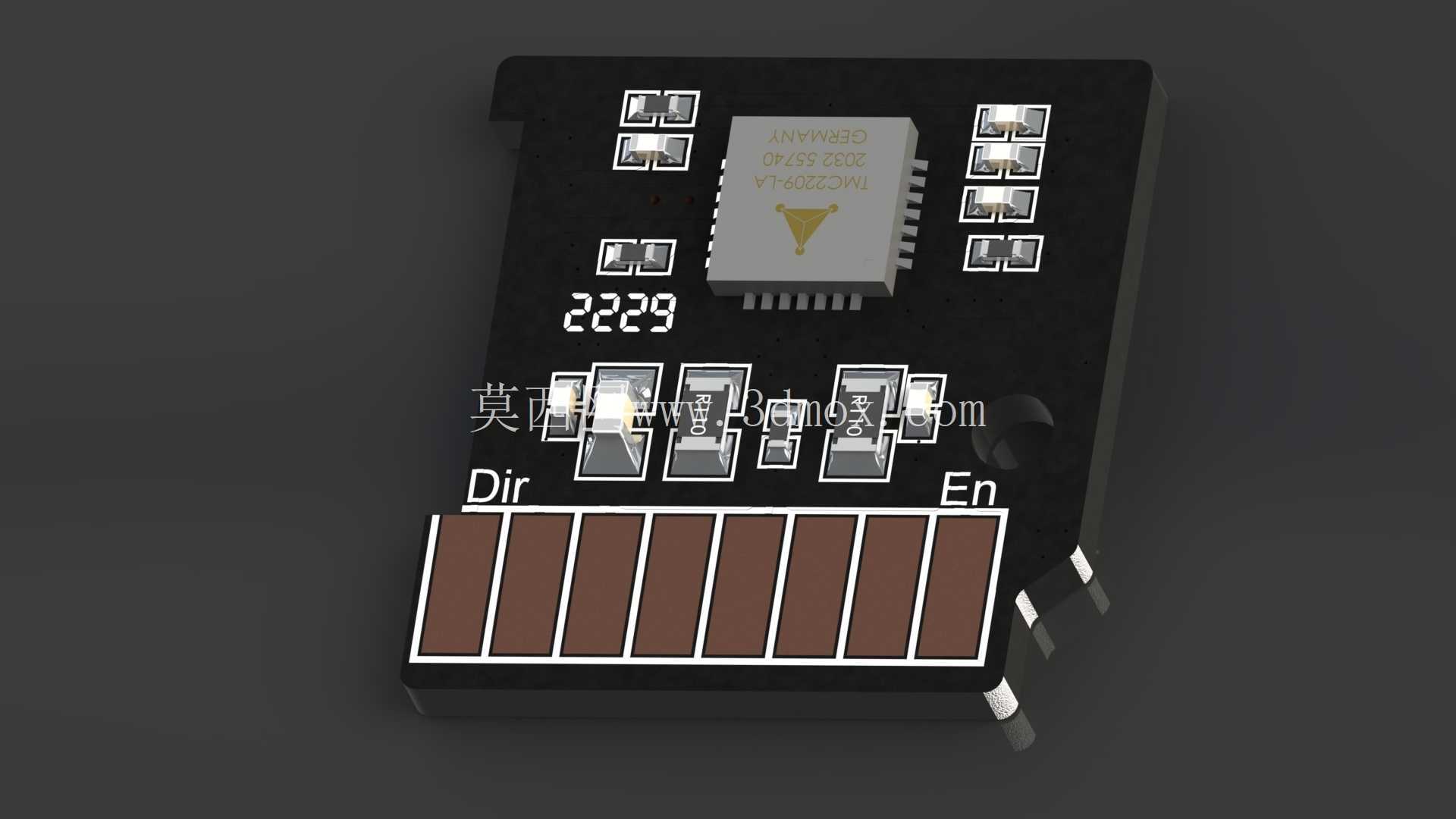

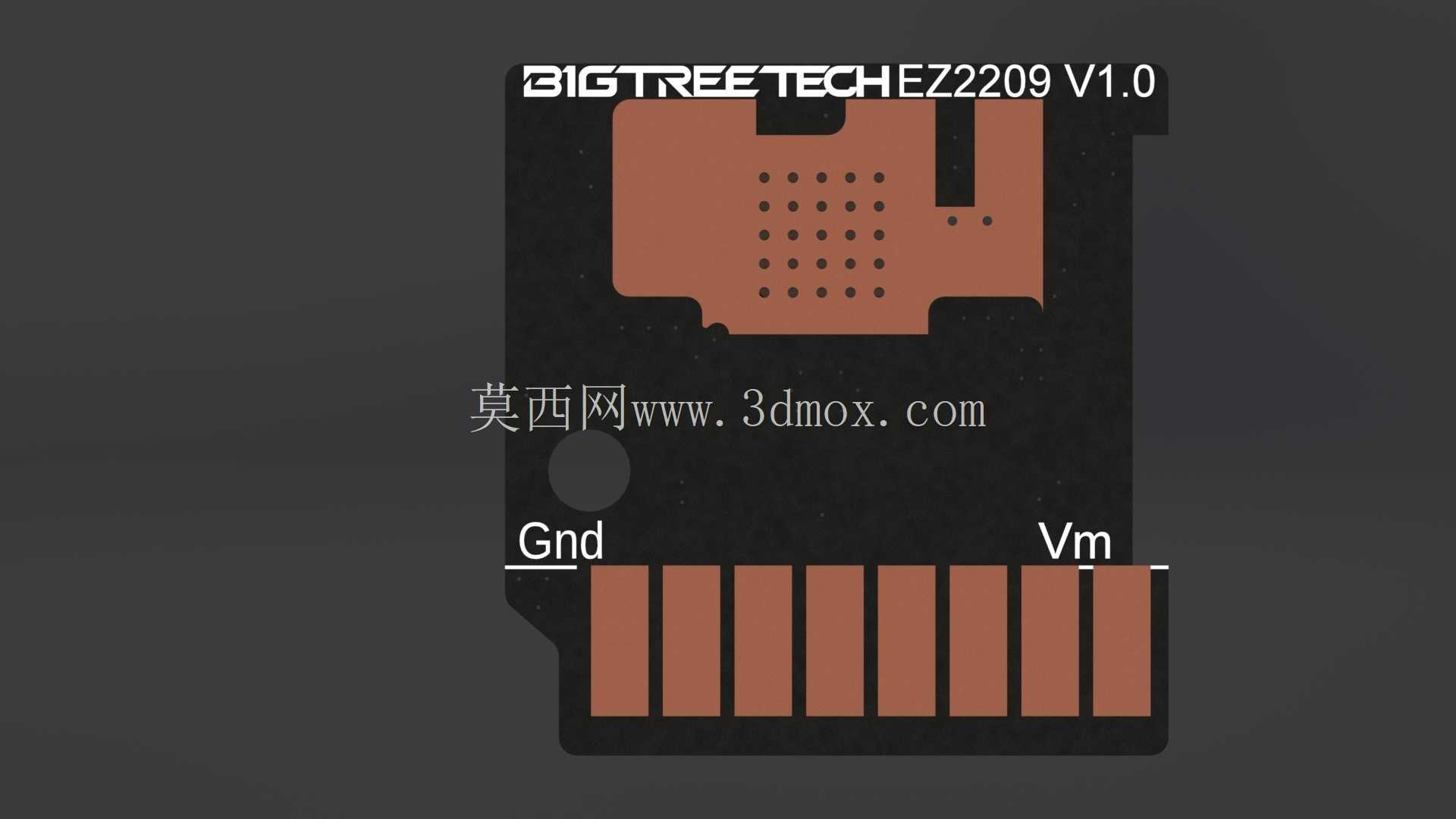

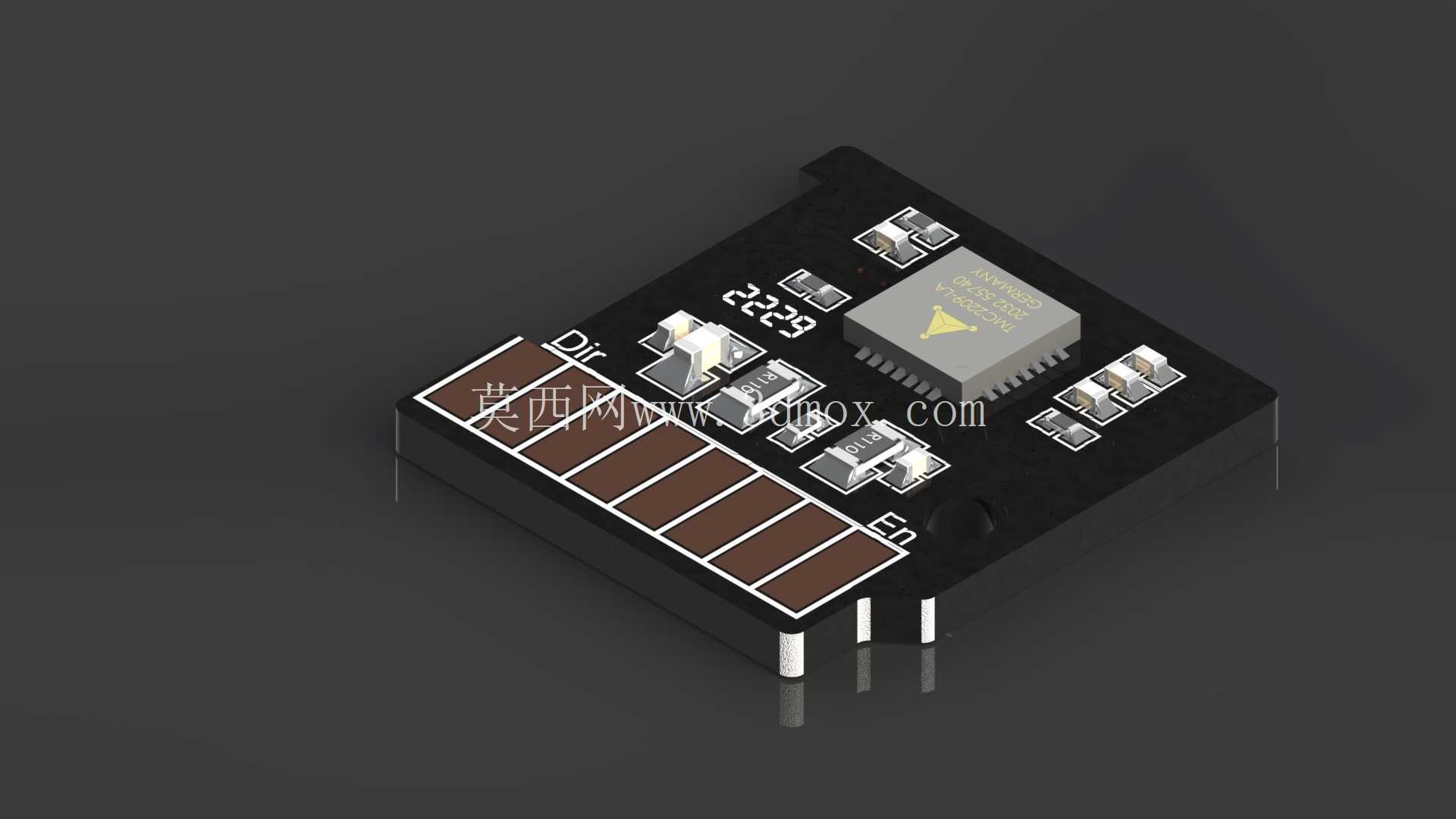

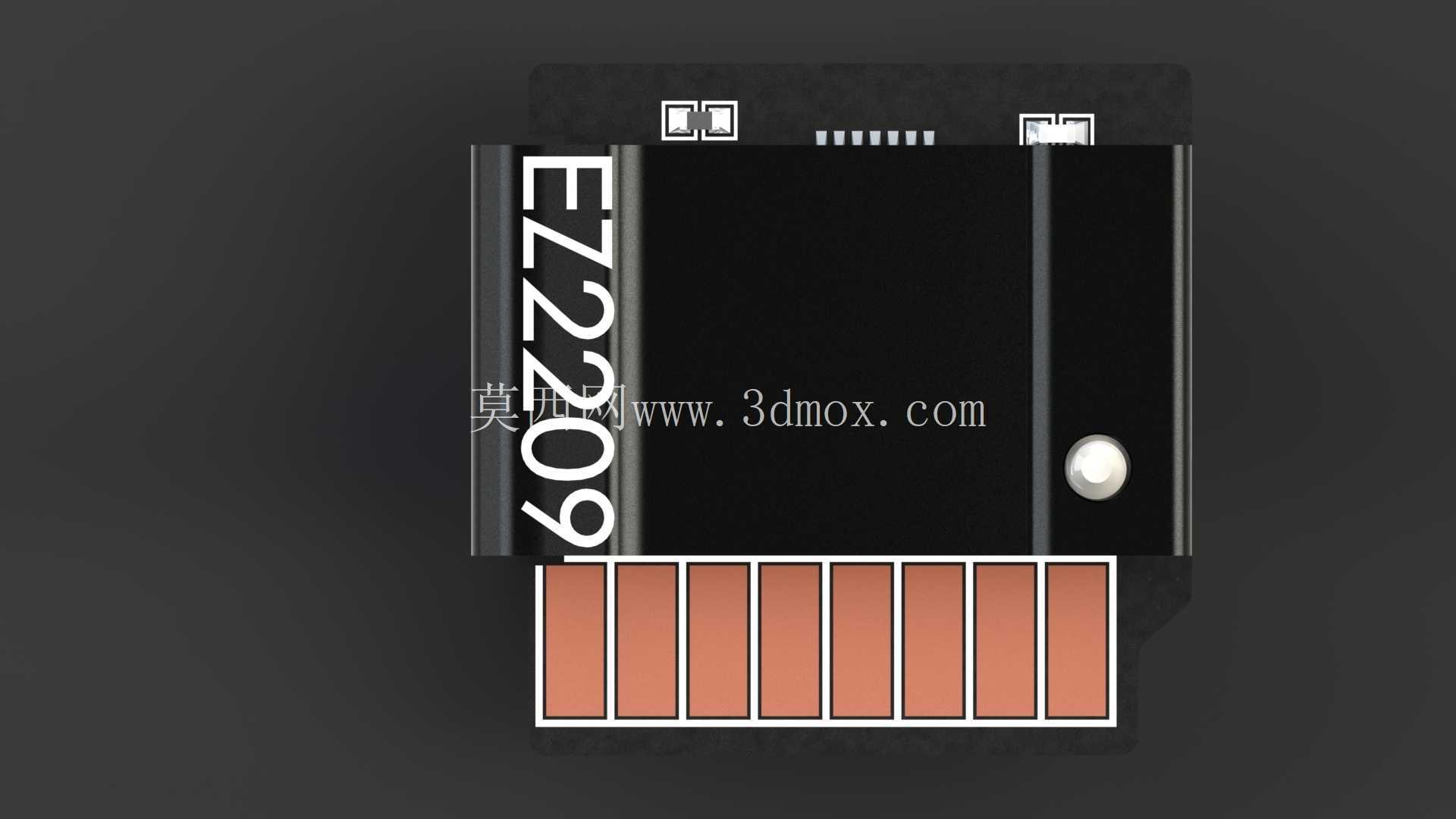

设计思路上，这款驱动采用了直插式金手指接口设计，完全匹配标准步进驱动座的引脚定义，安装时无需额外接线，对准插槽插入即可完成电气连接，相比需要焊接接线的驱动模块，可大幅降低装机时的接线错误率，也方便后期维护更换；模块主体采用黑色FR-4玻纤基板作为载体，功率器件布置在基板背面与顶部散热区域，顶部预留的散热片安装位可直接粘贴导热胶固定散热片，在长时间连续打印时可快速将驱动芯片产生的热量导出，避免高温触发过温保护导致打印中断；侧面设置的状态指示灯可直观显示驱动的供电与运行状态，调试时无需借助万用表即可快速判断驱动是否正常工作；引脚区域做了等长布线处理，保证步进脉冲信号传输的一致性，避免高速运行时出现信号延迟导致的电机失步。

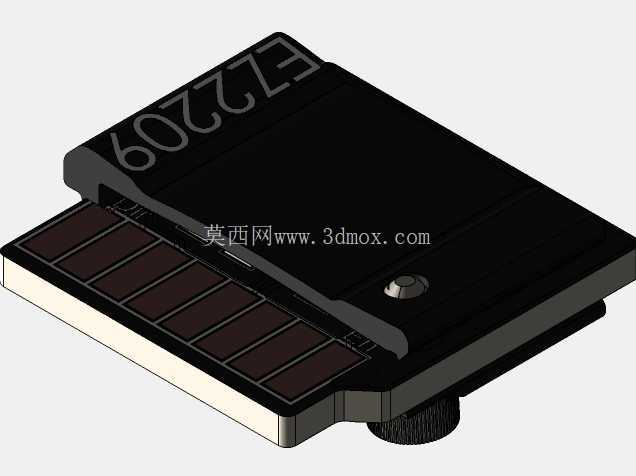

从安装边界与尺寸设计来看，模块整体采用窄型长方结构，宽度与标准直插驱动保持一致，可适配主控板上相邻驱动插槽的间距要求，不会出现相邻驱动互相干涉的情况；金手指引脚的长度经过精准计算，插入标准驱动座后可保证引脚完全接触，同时不会出现引脚过长导致的底部短路问题；模块顶部的元件高度控制在合理范围内，安装散热片后整体高度不会与打印机的上盖、走线槽等结构产生干涉，可直接适配现有主流3D打印机的主控仓空间，无需对设备结构做任何修改即可直接替换使用。在实际选型使用时，需要注意驱动的供电电压范围匹配主控板的动力供电电压，同时根据所用电机的额定电流调整驱动的输出电流值，避免电流过大导致电机过热，或是电流过小导致电机扭矩不足出现丢步。
