埃尔特轴向通气加工主轴结构设计

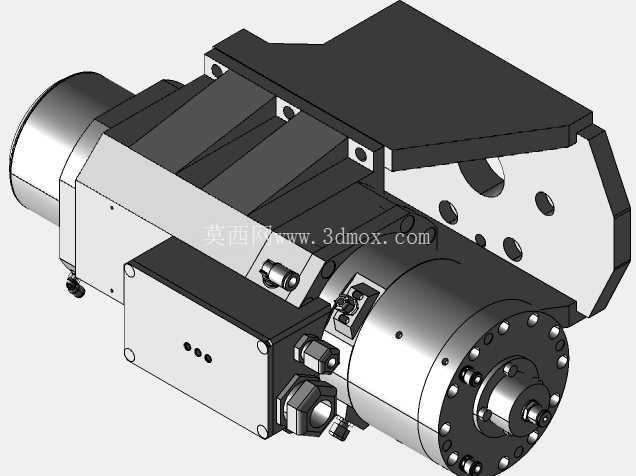

　　从结构布局来看，整体采用偏置安装座与主轴主体一体化的设计思路，安装基面设置在主轴单元的上部，带有多个定位销孔与螺栓过孔，安装时可直接通过螺栓锁紧在机床滑枕的安装面上，定位销孔能保证主轴重复安装的位置精度，避免每次换修后重新打表找正的繁琐工序。主轴的壳体采用分段式拼接结构，前端轴承座与中间电机腔体、后端走线腔体通过精密止口定位连接，各段结合面都做了平面度研磨处理，保证装配后主轴整体的同轴度误差控制在微米级，前端输出端采用ISO30标准刀柄接口，能直接适配市面上常规的ISO30刀柄，不需要额外配置转换套，降低了刀具采购成本。这款轴向通气式电主轴单元，主要面向非金属材料高速铣削、轻合金精密加工场景设计，在木工开料、亚克力精雕、铝件小型型腔加工等工况中适配性极强，尤其适合加工过程中需要沿主轴轴向输送冷却气、吹除切屑的工序，能在刀具切削点直接形成定向气流，避免切屑缠绕刀刃、减少切削热在刀尖的堆积，相比传统外置吹气嘴的结构，轴向通气的气路沿主轴中心贯通，气流无偏折损失，吹气点位始终与刀具切削中心重合，不会因主轴进给移位出现吹气盲区。

　　主轴的气路通道从后端接入，沿主轴壳体内部的预置孔道直通前端刀柄中心，接入端设置了标准气管接头安装位，可直接对接工厂常规的压缩空气管路，气路内部做了光滑过渡处理，减少气流沿程阻力，同时在气路与轴承腔体之间设置了多层密封结构，避免压缩空气中的杂质进入轴承润滑腔，也能防止切削液、粉尘沿气路倒灌进主轴内部损坏电机绕组。从安装边界来看，主轴单元的径向最大尺寸集中在前端轴承座位置，安装时需要预留足够的径向空间避免与工件夹具发生干涉，上部安装座的孔位间距按照常规加工中心滑枕的安装标准设计，可直接替换同规格的传统机械主轴，不需要对机床滑枕做额外的改造加工。

　　主轴的电机部分集成在壳体中段，采用内置式永磁同步电机设计，相比分体式传动的主轴结构，省去了皮带轮、联轴器等传动部件，整体结构更紧凑，高速运转时没有传动带来的振动，加工表面质量更稳定。前端的锁紧机构采用弹簧拉爪结构，换刀时通过后端的打刀缸驱动即可松开刀柄，换刀动作响应快，重复定位精度稳定。在实际选型适配时，需要注意该主轴的轴向通气压力适配范围，常规工况下0.4-0.6MPa的压缩空气即可满足吹屑需求，过高的气压会增加密封结构的负载，过低则无法形成有效吹气覆盖。

　　另外主轴的冷却回路采用壳体夹层水冷设计，冷却水沿壳体夹层的螺旋流道循环，能带走电机高速运转产生的热量，避免主轴长时间运转出现热伸长影响加工精度，冷却接口设置在主轴壳体的侧下方，安装时要注意水管的排布方向，避免与Z轴的运动轨迹产生干涉。从结构细节来看，主轴侧方布置的电气接头与气路接头都采用侧向出线设计，相比尾部出线的结构，能减少主轴尾部的轴向占用空间，在行程有限的小型机床上适配性更好，接头上都设置了防松卡扣结构，避免机床高速移动时接头出现松脱漏气、断线的问题。前端的密封采用气幕与迷宫密封组合的形式，在主轴运转时，少量压缩空气会从前端密封缝隙溢出，形成向外的正压气幕，阻挡切削粉尘和切削液进入轴承腔体，相比单纯的接触式密封，这种组合密封的磨损量更小，主轴长时间高速运转的寿命更长。
