铸铁台式三轴数控铣床结构设计

这款台式数控铣床采用整体铸铁床身结构，总重达到300公斤，从结构刚性设计角度出发，铸铁材料的阻尼特性能够有效吸收铣削加工过程中产生的振动，避免高速切削时出现振纹影响工件表面加工质量，相比铝型材搭建的同规格设备，长期重切削工况下的结构稳定性优势十分明显，适合小型加工工坊、职业院校实训车间、个人DIY加工场景使用，可完成有色金属、工程塑料、软质金属的平面铣削、钻孔、镗孔、简单轮廓铣削等加工工序。

设备的三轴行程经过实际加工需求匹配，X轴有效行程380毫米，Y轴有效行程420毫米，Z轴有效行程200毫米，行程参数的设定兼顾了小型零件加工的覆盖范围与设备整体占地面积的平衡，工作台有效尺寸为500毫米×500毫米，台面上预留标准T型槽用于装夹工件与夹具，能够适配通用平口钳、简易分度头、小型工装夹具的安装，单次装夹可覆盖多数小型非标零件、手板件、工艺摆件的加工范围，无需多次重复装夹找正。

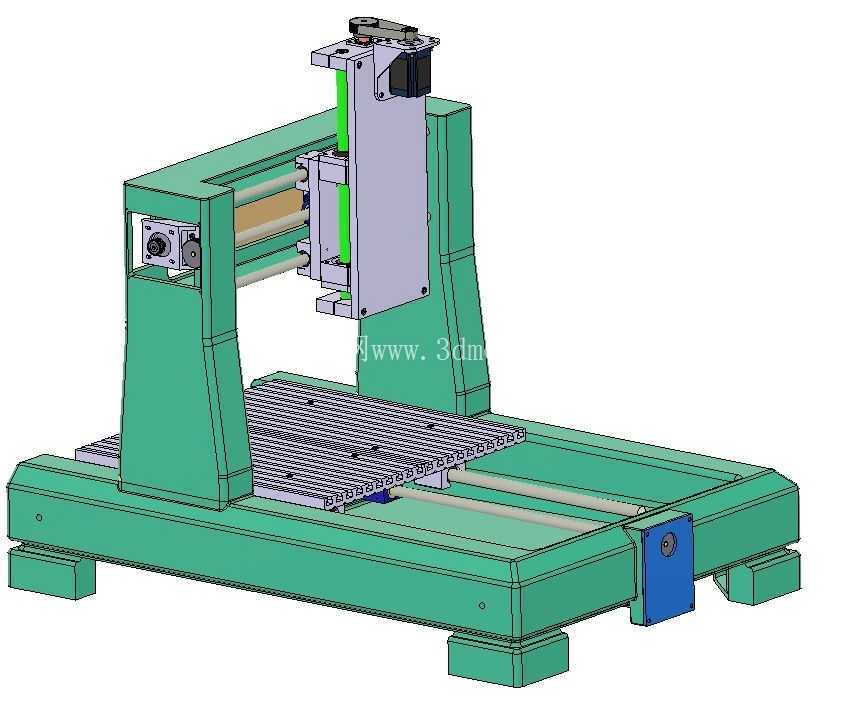

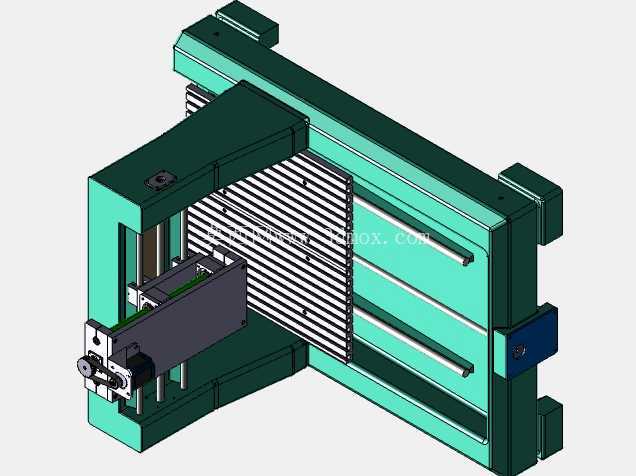

从结构布局来看，设备采用固定龙门式结构，两侧立柱与底部床身一体铸造成型，横梁跨距经过受力校核，Z轴滑枕沿横梁导轨做X向运动，工作台沿床身导轨做Y向运动，这种布局的优势在于运动部件重量分布均匀，运动过程中整机重心偏移量小，高速进给时的动态稳定性优于动龙门结构的同规格设备。Z轴滑枕采用竖直导向结构，搭载主轴单元做上下进给运动，导轨选型结合负载情况匹配，X、Y轴采用线性导轨搭配滚珠丝杠传动，传动间隙经过预紧消除，能够保证0.02毫米级的定位精度，满足常规小型零件的加工精度要求。

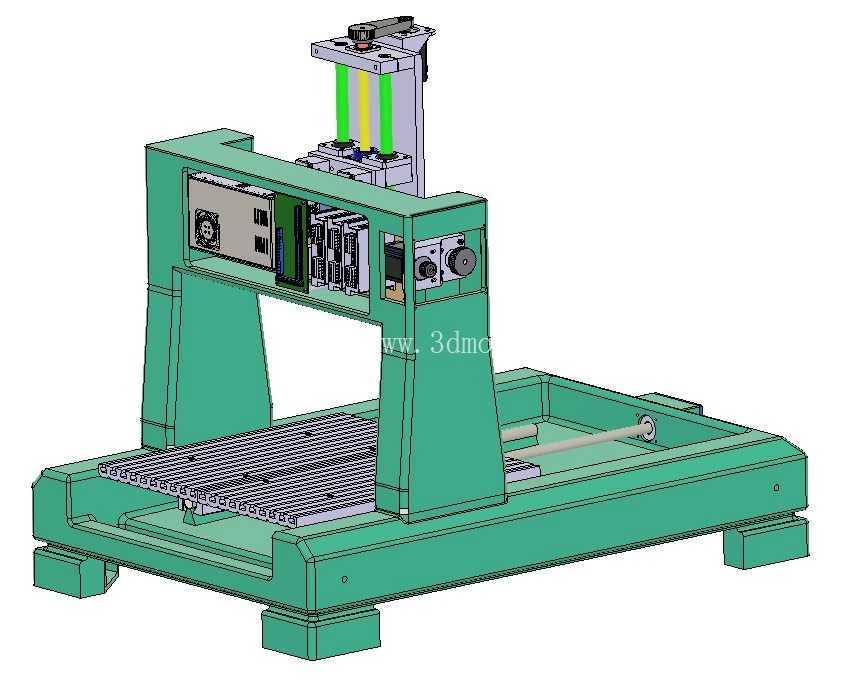

安装边界方面，设备底部设置四个可调垫铁安装位，安装时不需要额外做混凝土地基，只需要平整的硬质地面即可完成调平，整体占地面积控制在1.2米×0.9米范围内，对于车间空间紧张的小型加工场所十分友好，设备预留的电控安装位、主轴电机安装位、行程限位开关安装位都在三维结构中做了明确的避让设计，后续装配时不需要二次加工修配结构件。

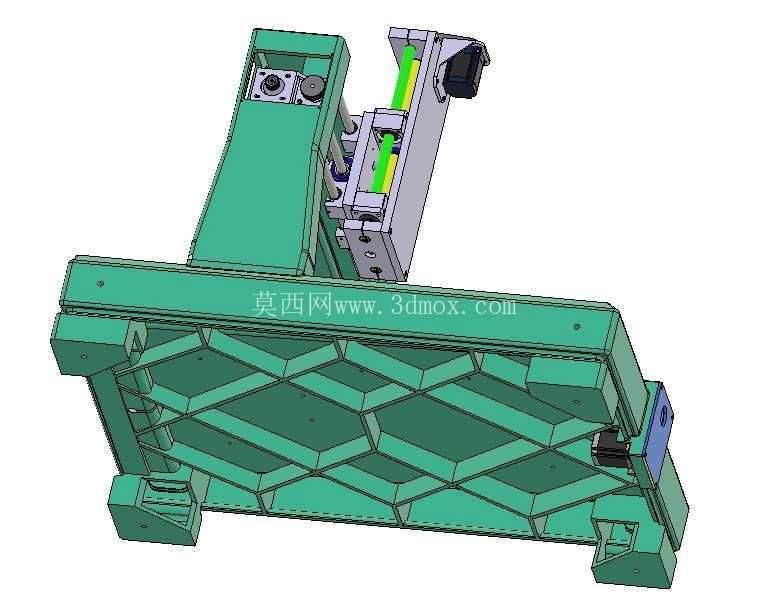

设计过程中针对铸铁件的壁厚做了优化，床身主体壁厚12毫米，导轨安装面加厚至20毫米，既保证了结构刚性，又控制了整体铸件重量不会过大，降低铸造与加工成本。导轨安装面、丝杠安装座的位置都预留了加工余量，铸件时效处理后可以一次性完成所有安装基准面的铣削加工，减少装夹次数带来的形位公差误差。设备的润滑管路走线槽也在结构中做了集成设计，X、Y、Z轴的润滑点可以通过内置油路统一供油，避免后期加装管路干涉运动部件。

实际使用场景中，这款设备既可以用于小型五金零件的小批量加工，也可以用于教学场景下的数控编程实操训练，还可以作为手板制作工作室的主力加工设备，加工塑料、亚克力、铝合金等材料时切削参数可以开到常规工业级小型数控铣床的80%，加工钢件时可以采用低进给大切深的参数完成粗加工工序。Z轴的行程设计能够满足150毫米高度以内零件的加工需求，搭配不同长度的刀具可以完成深腔、台阶面等特征的加工，工作台的承载能力经过校核，最大可承载80公斤的工件与夹具总重量，满足绝大多数小型加工场景的负载要求。
