高速风冷精密加工电主轴结构设计

　　这款高速电主轴是面向精密铣削、钻削加工场景开发的核心功能部件，在小型CNC加工中心、雕铣机、非标自动化专机的精密加工工位中应用广泛，尤其适配有色金属、工程塑料、小型精密钢件的高速轻载切削工序，能够满足消费电子精密结构件、小型模具型腔、医疗器械精密零件的加工精度要求。从结构设计逻辑来看，这款主轴采用了集成化的布局思路，将主轴支架直接集成于壳体内部，摒弃了传统主轴需要额外搭配安装座、转接法兰的冗余设计，既压缩了整体安装占用空间，也减少了多零件拼接带来的装配累积误差，能够有效提升主轴运行时的刚性与同轴度表现。

　　冷却方式采用风冷设计，无需外接水冷机、冷却管路等配套组件，大幅降低了设备集成时的外围配套成本，也避免了水冷系统漏液引发的电气故障风险，适配安装空间紧凑、配套条件有限的小型加工设备场景。主轴的换刀接口采用HSK-E25标准锥面接口，这类接口具备锥面与端面双重定位的特性，在高速运转状态下仍能保持可靠的刀具夹持精度，避免传统BT接口在高转速下因离心力导致的刀柄张紧、定位精度下降问题，适配最高数万转每分钟的加工转速区间，能够充分发挥高速切削的表面质量优势。轴承配置采用高精度主轴轴承组，搭配线圈端独立的24V散热风扇，能够在持续高速运转过程中稳定控制轴承与定子的温升，避免热伸长导致的加工尺寸漂移，保障长时间连续加工的精度稳定性。

　　密封结构采用了创新的迷宫式密封设计，无需额外接入密封气源即可阻挡加工过程中产生的切屑粉尘、切削液雾气进入主轴内部轴承腔，大幅降低了轴承被杂质侵入导致的早期磨损风险，延长了主轴的维护周期与使用寿命。安装层面，这款主轴采用直筒式外形结构，安装边界规整，可直接通过夹套式安装座固定于设备滑枕或者Z轴滑板上，安装对中操作简便，无需复杂的调整工序即可完成装配。智能安装系统的设计，能够让集成人员快速完成主轴与设备的对接调试，减少现场安装的调校工作量。整机重量控制在较低水平，能够降低对设备Z轴驱动负载的要求，适配小型轻量化加工设备的负载能力边界，避免因主轴重量过大导致的Z轴伺服过载、动态响应下降问题。防护等级达到IP30，能够满足常规工业加工车间的使用环境要求，阻挡直径大于2.5mm的固体异物侵入，适配无大量喷淋切削液、无高浓度粉尘的常规加工场景。动力参数上覆盖1.5kW到2.2kW的功率区间，支持230V与400V两种供电规格，可适配2极、4极两种电机绕组配置，能够根据不同的加工需求选择对应的转速扭矩特性，既可以满足高转速轻切削的精加工需求，也可以适配中等扭矩的粗加工工序。

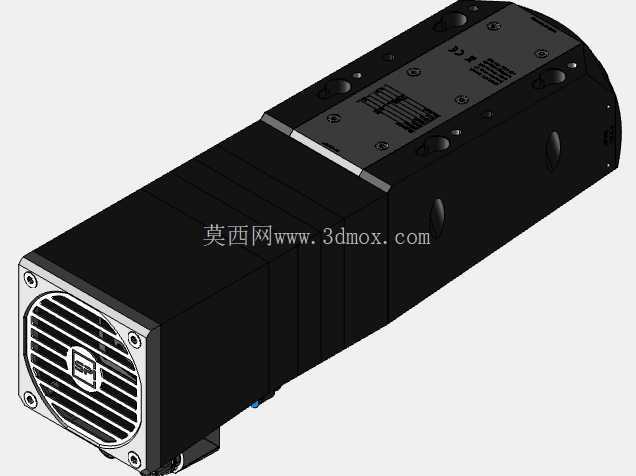

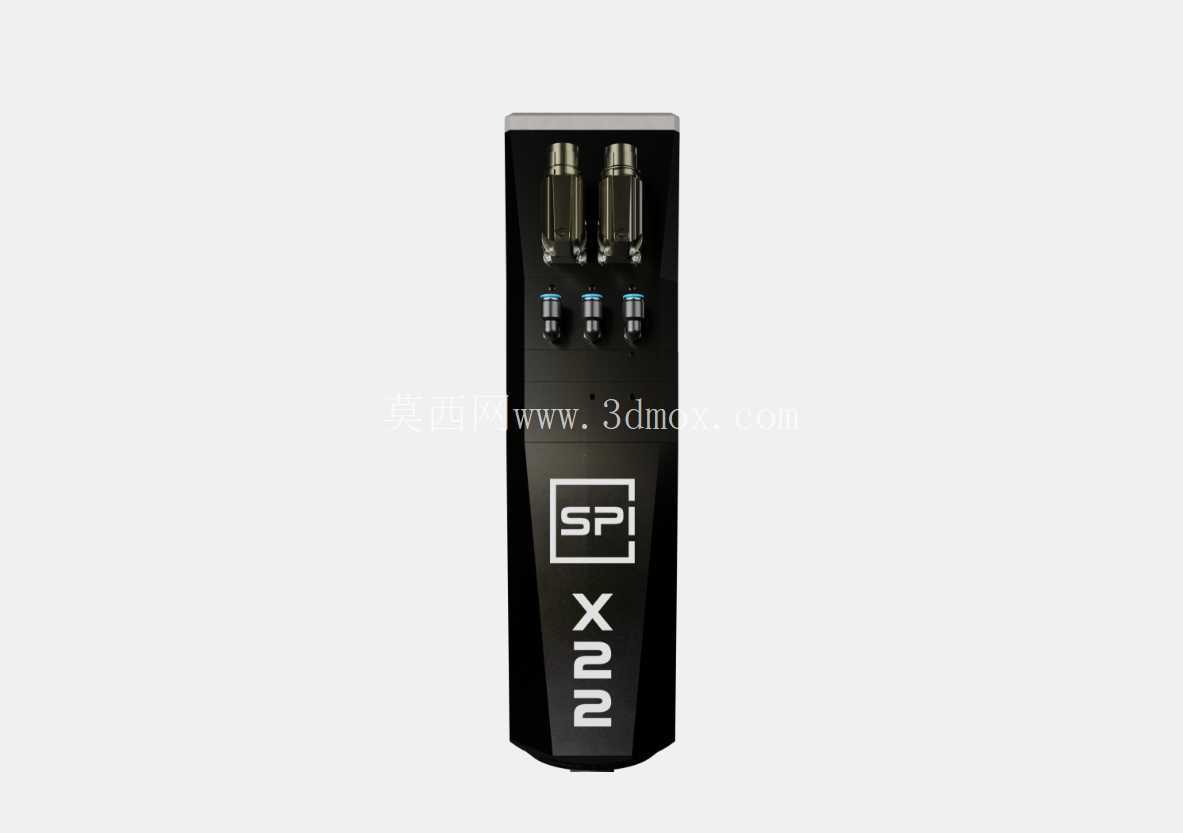

　　在三维建模过程中，这款模型完整还原了主轴本体的外部接口、安装定位面、气路电路接口位置、刀柄接口的配合尺寸，能够直接用于设备整体装配的干涉检查、安装空间校核、外围管路布线规划，帮助结构设计人员在设备开发阶段提前验证主轴安装的可行性，避免后期装配时出现空间干涉、接口错位等问题。模型同时还原了主轴表面的操作标识、接口布局，可用于设备操作培训、维修拆解示意等场景，帮助运维人员快速熟悉主轴的外部结构与接口位置。从选型适配角度来看，这款主轴尤其适合对加工转速要求高、安装空间受限、希望简化外围配套的小型精密加工设备，相比同功率等级的水冷主轴，风冷设计的免维护特性更适合批量部署的小型加工产线，能够降低设备的后期运维成本，集成化的结构设计也能帮助设备厂商压缩整机的设计与装配周期，提升设备开发效率。
