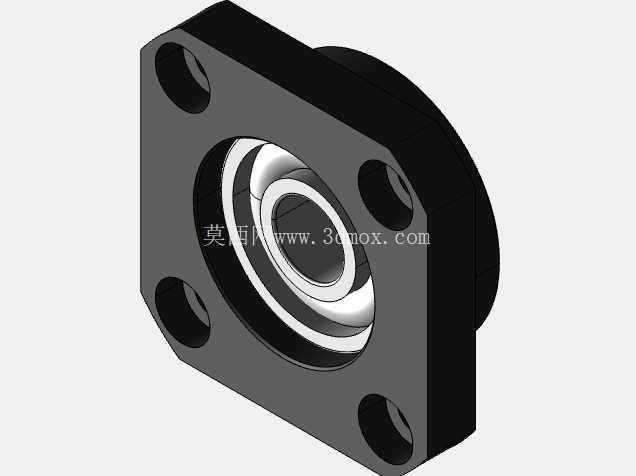

方法兰嵌入式带座滚动轴承组件

　　这款带法兰安装结构的轴承支撑组件，在轻工自动化输送线、小型精密传动模组、桌面级工装夹具的旋转支撑场景中应用十分广泛，区别于传统圆形法兰轴承座，方形法兰的四个安装孔位在安装时更易找正，尤其是在铝型材搭建的框架类设备上，可直接贴合型材端面完成固定，无需额外加工定位沉台，能大幅缩短现场装配的调校周期。从结构设计逻辑来看，该组件将轴承外圈与法兰座做了一体式嵌合设计，避免了传统分体式轴承座装配时出现的同轴度偏差问题，轴承内圈可直接穿过光轴或阶梯轴，依靠轴肩完成轴向定位，法兰座的四个安装孔为通孔设计，适配内六角圆柱头螺钉直接锁紧，安装面与轴承内孔的垂直度公差控制在0.02mm以内，能有效降低轴系运转时的径向跳动量。

　　实际选型使用时，需要重点关注几个安装边界参数：法兰座的方形外轮廓边长决定了安装所需的平面空间，四个安装孔的中心距要和设备安装板的预制孔位完全匹配，轴承内孔直径直接适配对应直径的传动轴，轴承部分突出法兰安装面的轴向厚度，要预留足够的避让空间，避免轴系运转时和周边结构件发生干涉。不同于立式安装的菱形轴承座，这款方形法兰轴承的受力承载方向更适合垂直于安装面的径向载荷，同时可承受一定的轴向窜动力，在小型皮带输送机的从动辊支撑、电动推杆的端部导向支撑、3D打印设备的丝杆支撑座等场景中，能稳定承担中等转速下的旋转支撑作用，不会因为长期运转出现轴承外圈跑圈的问题。

　　设计建模过程中，对轴承内部的滚动体、保持架结构做了等比例还原，法兰座的边角做了小尺寸倒角处理，既避免安装时锐边划伤操作人员，也能减少安装面的应力集中问题，四个安装孔的孔口做了微小的沉孔倒角，方便螺钉导入时快速对位，不需要额外修磨孔口毛刺。在设备维护层面，这种一体式法兰轴承组件不需要定期拆解加注润滑脂，出厂预填的润滑脂可满足常规工况下数千小时的运转需求，一旦轴承出现磨损，可直接整体更换组件，不需要重新调校安装座的同轴度，大幅降低了设备运维的时间成本。

　　对于结构设计人员来说，调用这款三维模型时，可直接提取安装孔位、内孔直径、法兰厚度等关键参数，快速完成安装板的孔位设计，不需要反复核对二维图纸的尺寸公差，能有效减少设计阶段的尺寸匹配错误，尤其是在做模块化设备设计时，这类标准支撑组件的模型可直接复用，缩短整体项目的设计周期。
