微型低功耗物联网传感开发板结构设计

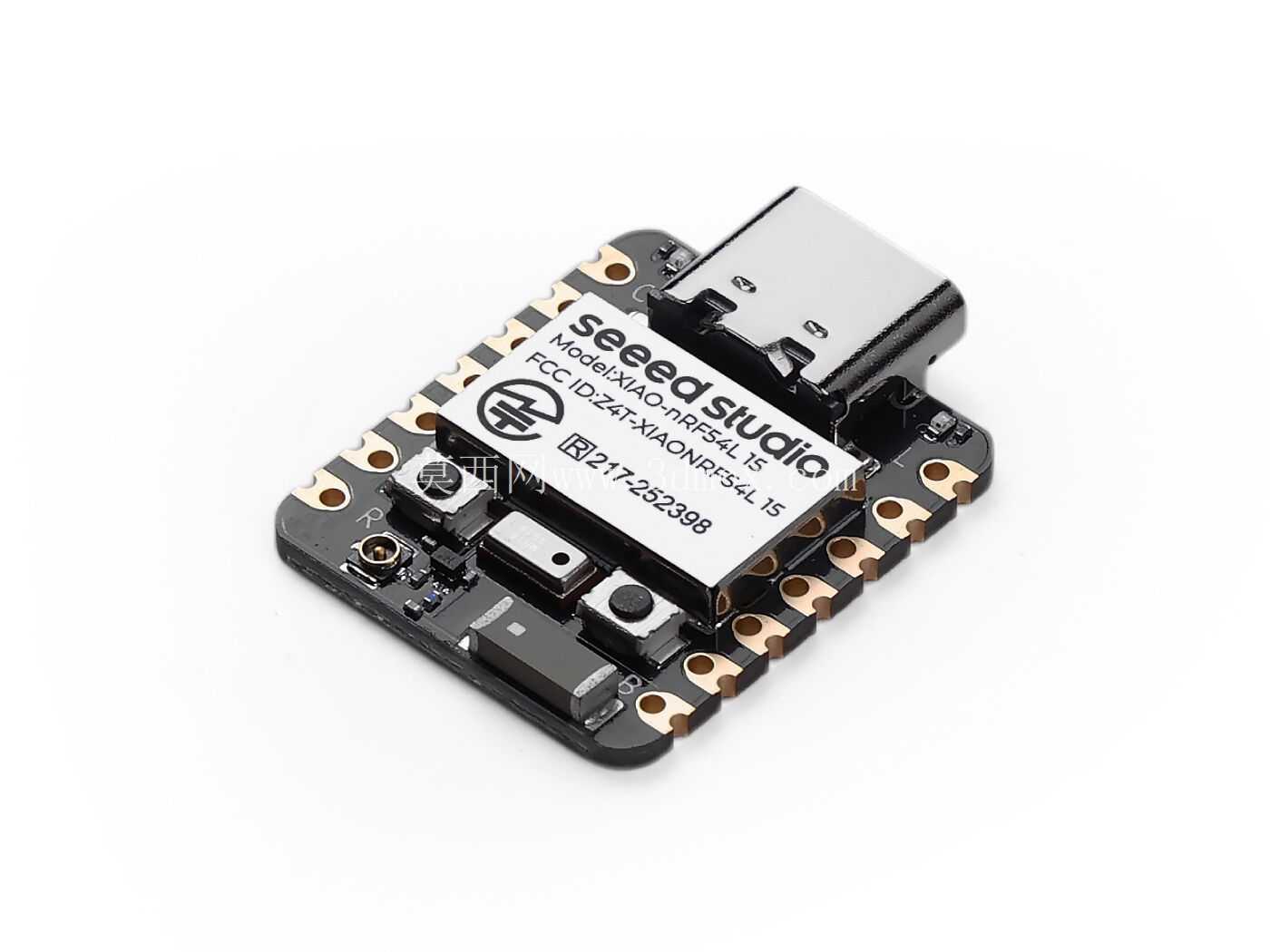

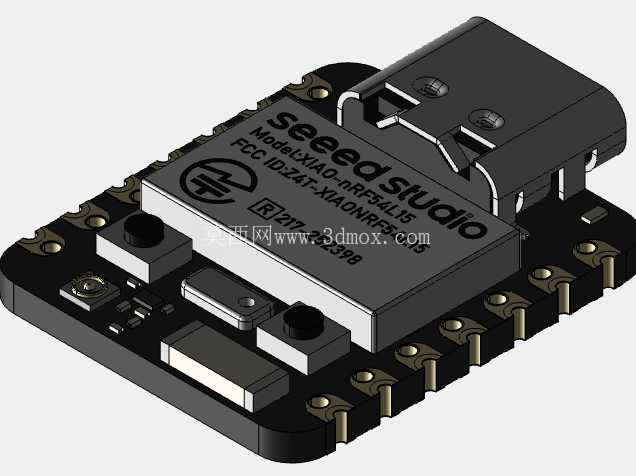

　　这款拇指尺寸的嵌入式开发硬件，核心围绕电池供电的低功耗物联网场景做结构适配，整体板型采用圆角矩形切边设计，所有外接引脚沿板边两侧排布，引脚焊盘做半孔沉金处理，既兼容直插焊接也支持表贴回流焊工艺，能直接嵌入到穿戴式传感终端、室内环境监测节点、智能门锁感知模块这类空间极度受限的设备内部，不需要额外预留转接板的安装空间。板载Type-C接口布置在板端短边位置，接口外壳做了金属包边加固，插拔受力直接传导到PCB基材的固定铜柱上，避免日常调试插拔时扯落焊盘，接口旁预留了板载充电管理电路的散热铺铜，配合板载锂电池充电功能，可直接接3.7V锂聚合物电池实现离线供电，不需要外接额外的电源管理模块。

　　板上集成的数字麦克风与六轴IMU传感器，分别布置在板卡对角位置，避开Type-C接口与主芯片的高频信号干扰区，麦克风拾音孔正对板边预留的开孔位置，结构装配时不需要额外做音腔导槽就能实现清晰拾音，IMU传感器紧贴PCB基材布置，减少板卡形变带来的测量误差，可直接用于运动姿态采集、振动监测、语音唤醒类的物联网终端开发。主芯片采用Cortex-M33内核的低功耗SoC，支持BLE6.0、Matter、Thread等多种物联网无线协议，射频天线区域在PCB设计时做了净空处理，板边对应位置没有布置金属接插件与高大元器件，避免金属遮挡影响无线信号收发性能，实际结构装配时，该净空区需要避开金属外壳、电池等导电部件，预留至少3mm的无遮挡空间保证无线连接稳定性。

　　整板共引出14个GPIO引脚，引脚定义兼顾常用外设接口复用，每个电源引脚旁都预留了去耦电容的焊装位置，用户做二次开发时可根据外接外设的功耗需求，选择是否焊接对应容值的去耦电容，降低电源纹波对传感器采样精度的影响。板载功能按键与状态指示灯布置在板卡侧面，按键采用贴片轻触开关，高度与Type-C接口外壳齐平，装配到外壳内部时可通过外壳上的硅胶按键直接触发，不需要额外加长按键推杆，指示灯采用低功耗贴片LED，光线通过PCB上的导光孔透出，可直接对应外壳上的指示灯位做结构适配。

　　从安装边界来看，整板长宽尺寸控制在20mm见方以内，板厚1.2mm，所有板载元器件最高高度不超过Type-C接口的3.5mm高度，外壳设计时只要预留对应尺寸的内腔空间，同时在Type-C位置预留对应开口、麦克风位置预留拾音孔、天线净空区避免金属遮挡，就能完成整板的装配固定，不需要额外做复杂的结构避让。针对电池供电的场景，板载充电电路做了过流、过压保护的硬件布线，电池焊盘布置在板卡另一侧的边角位置，焊接电池引线时不会与其他信号引脚产生干涉，电池可直接贴装在板卡背面，进一步缩小整体终端产品的装配体积。在实际项目选型中，这类集成了多类传感器的微型开发板，可大幅缩短物联网终端的原型验证周期，结构设计时不需要单独拆分传感模块、无线模块、电源模块的安装空间，单块板卡就能实现感知、无线传输、电源管理的全部功能，尤其适合小批量、快迭代的物联网智能硬件项目，结构建模时可直接依据板卡的实际元器件高度做内腔避让，引脚位置可直接对应外接端子的焊盘位置做结构固定，减少二次改板的结构适配工作量。
