大载重喷涂作业四旋翼重型无人机设计

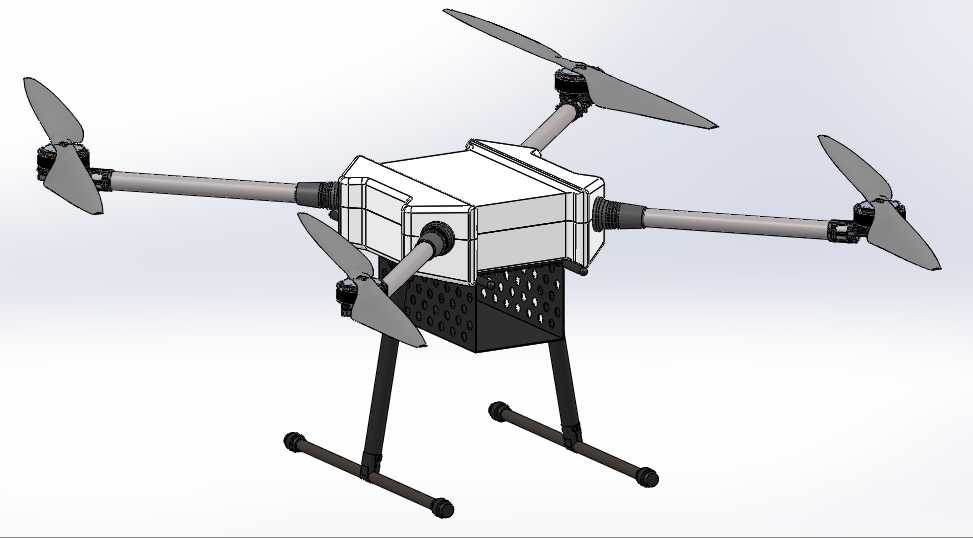

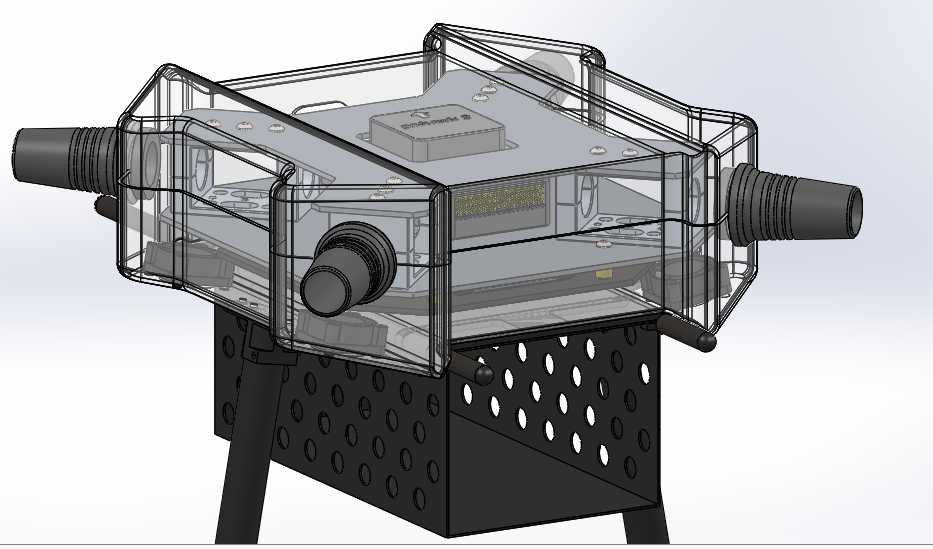

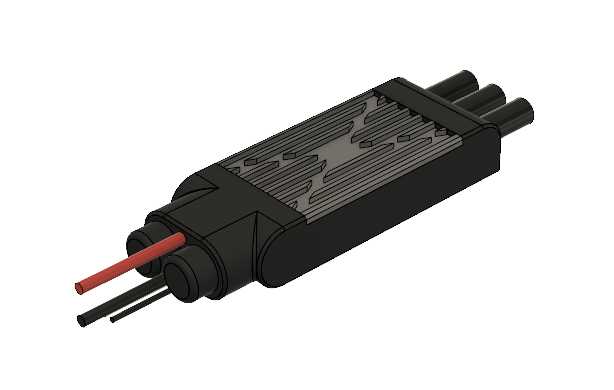

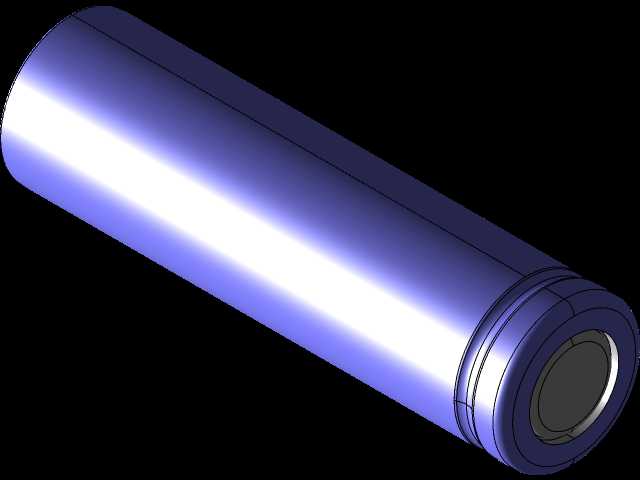

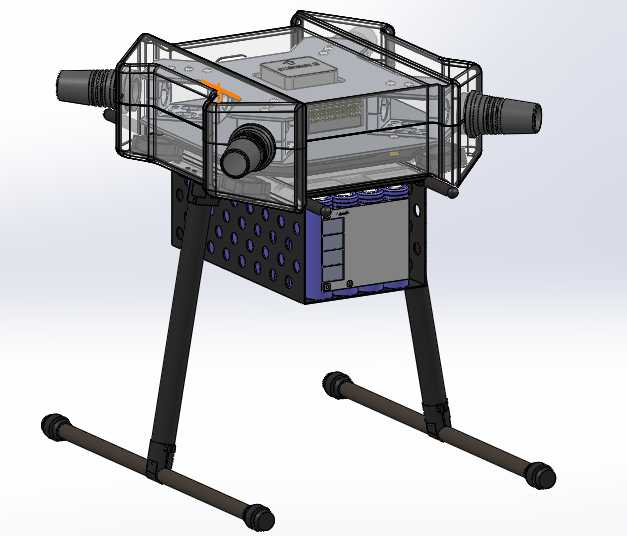

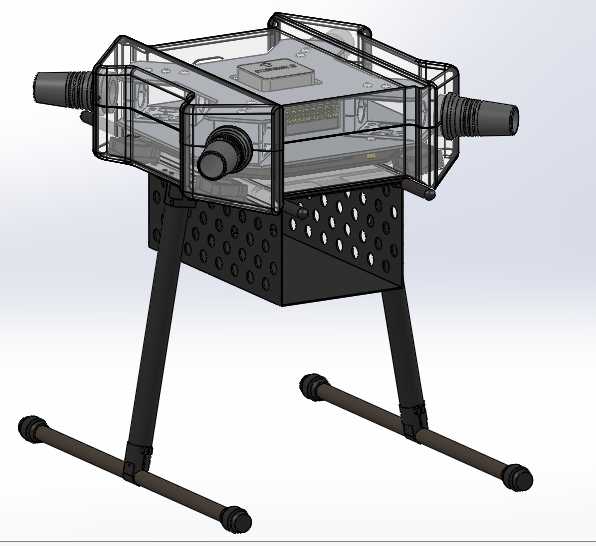

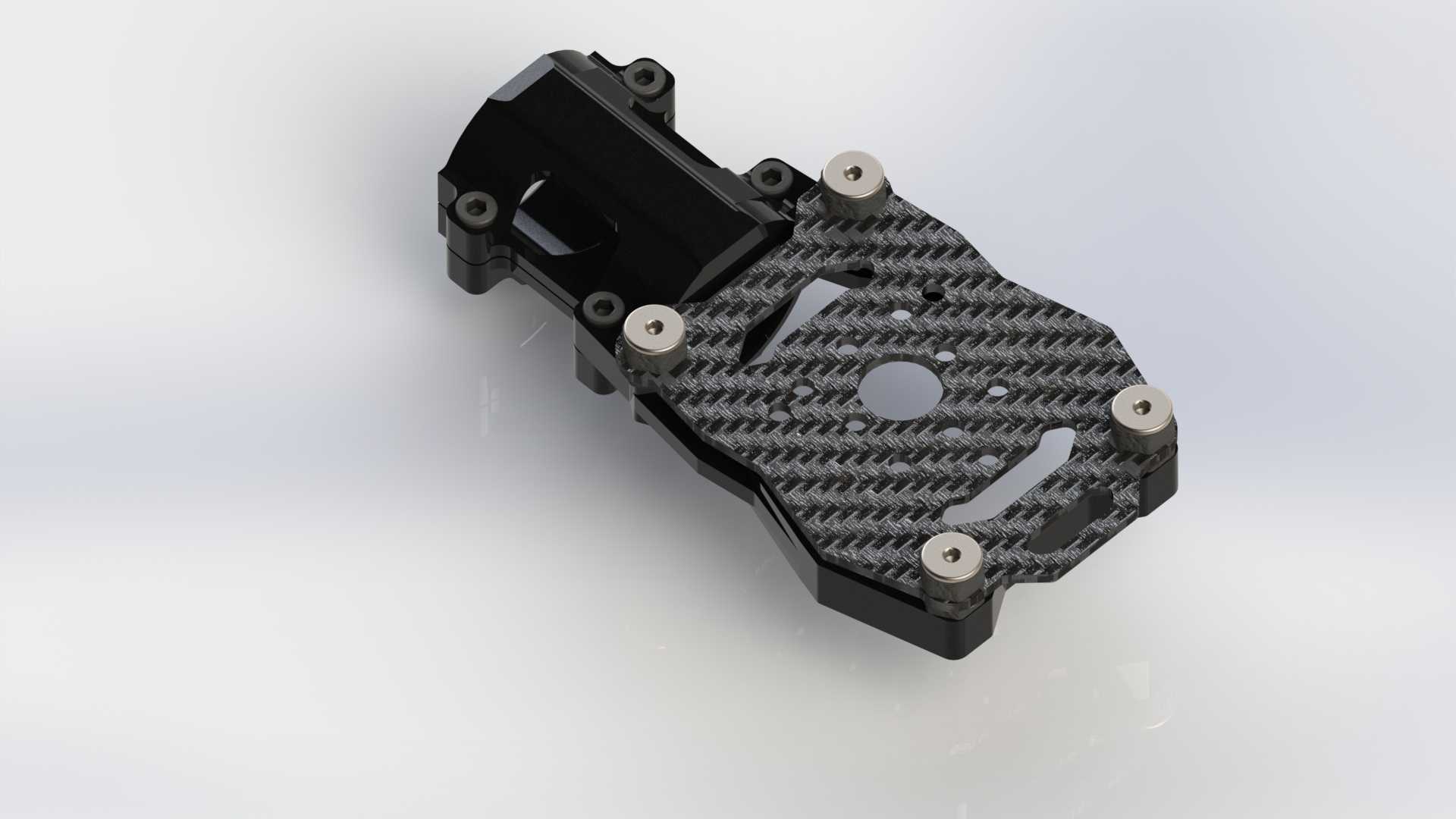

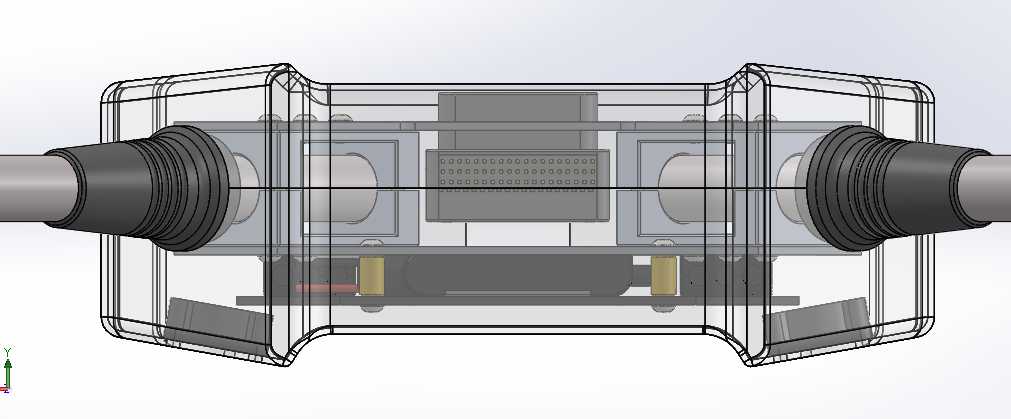

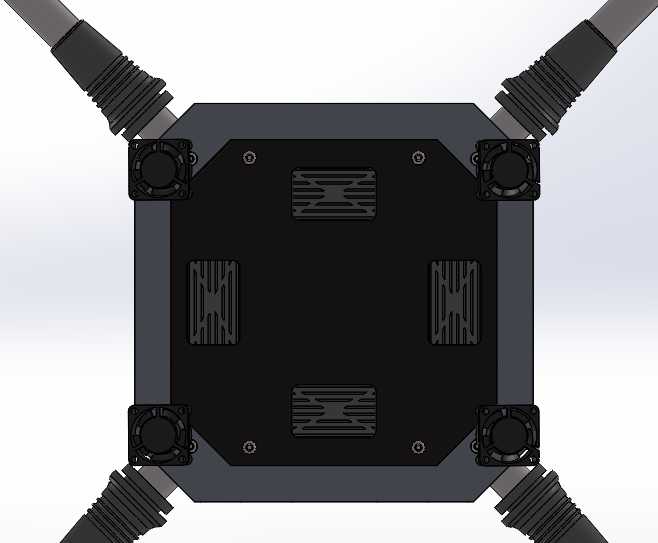

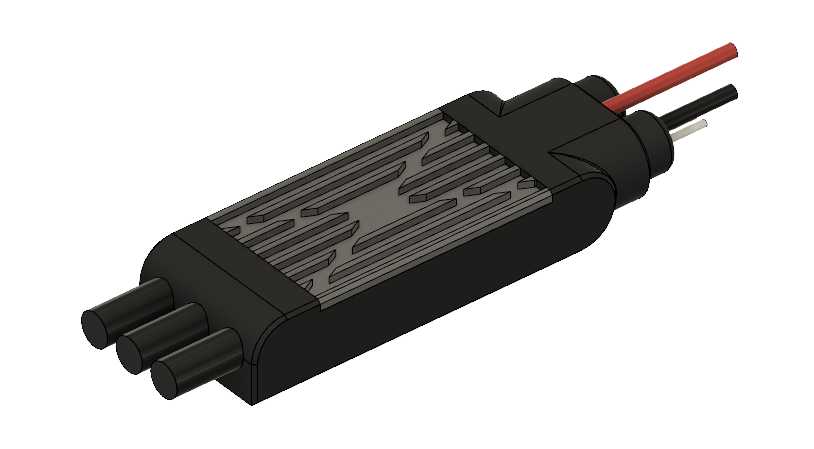

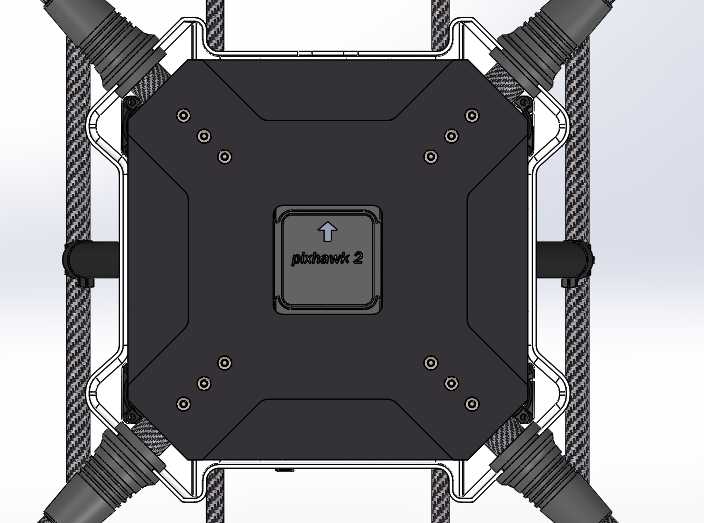

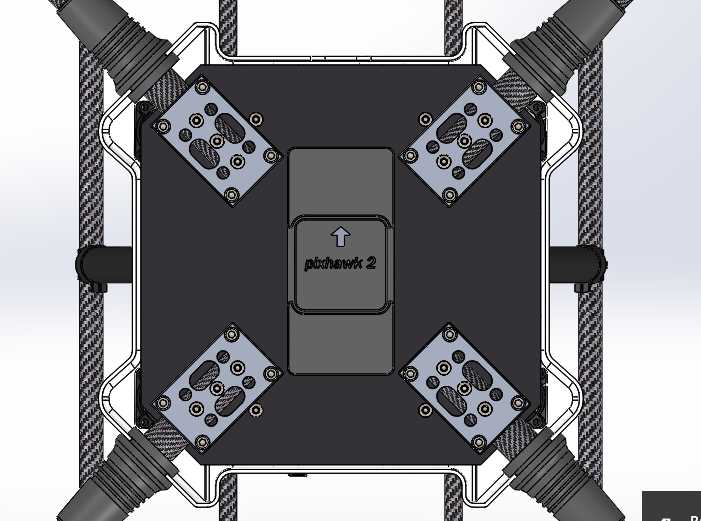

本模型为面向重载喷涂作业场景设计的四旋翼重型无人机，整体采用三维参数化建模完成，建模过程中严格遵循工业级无人机的结构设计逻辑，对各部件的装配关系、尺寸公差预留做了完整还原。模型主体机架采用中心箱体加悬臂机臂的经典布局，中心载荷舱做了模块化分隔设计，下部预留了喷涂作业载荷的安装位，可适配不同容量的药剂箱与喷涂模组，机臂与中心箱体的连接位置做了加强结构设计，可承受大载重起飞与机动飞行时的结构应力，起落架采用高置滑橇式设计，预留了足够的离地间隙，避免起降过程中剐蹭下部挂载的喷涂设备，同时起落架支脚做了防滑缓冲端头设计，可适配不同平整度的起降场地。动力系统部分，模型完整还原了大尺寸高效螺旋桨、无刷动力电机的安装结构，机臂内部预留了走线空间，可容纳动力线与信号线的布设，中心舱体的结构设计围绕6S锂离子动力电池组的安装做了适配，同时预留了飞控系统、电调、GPS模块等标准航电设备的安装位，所有航电部件的选型均围绕降低使用成本、提升维护便捷性的设计思路展开，兼顾作业可靠性与使用经济性。渲染阶段针对不同部件赋予了对应材质：机臂采用哑光碳纤维质感材质，中心箱体采用磨砂工程塑料材质，螺旋桨采用半哑光高强度尼龙材质，起落架采用哑光金属质感材质，通过光影调整清晰展现各部件的结构层次与装配关系，整体模型完整还原了该型重载无人机的结构特征，该机型最大起飞重量可达6kg，可携带0.8公斤的有效作业载荷，设计续航时长不低于60分钟，可适配20-24英寸螺旋桨与对应规格的动力马达，除消杀喷涂作业外，也可通过更换载荷模块适配航空摄影、物资投送等不同作业场景，建模过程中对各连接部位的紧固件、走线孔、散热孔等细节结构都做了精细化还原，可用于作业场景演示、结构改进设计、教学演示等不同用途。
