涵道式四旋翼穿越机结构设计方案

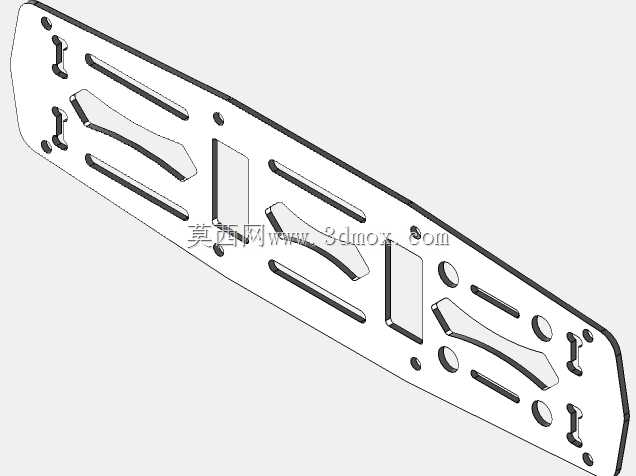

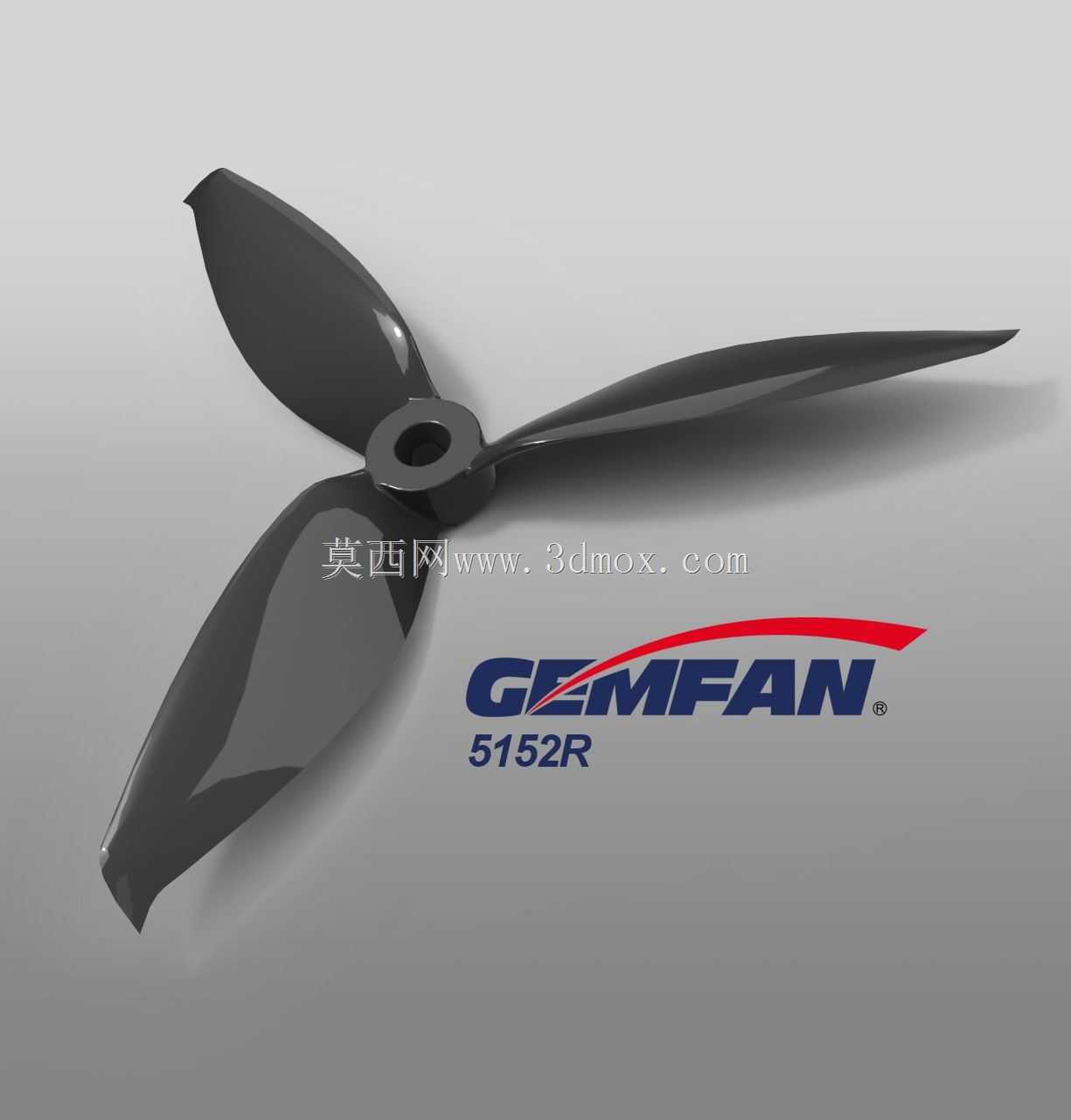

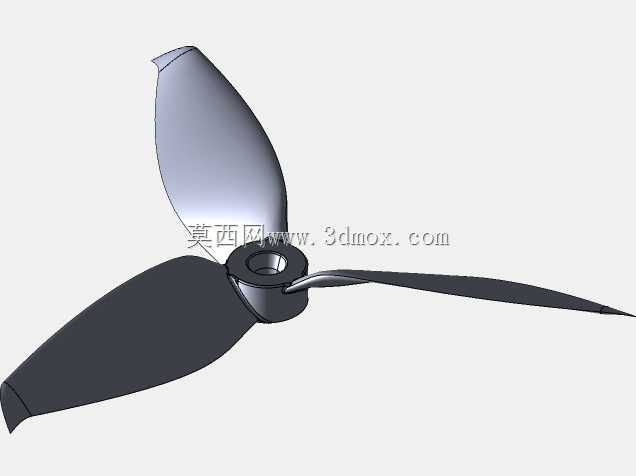

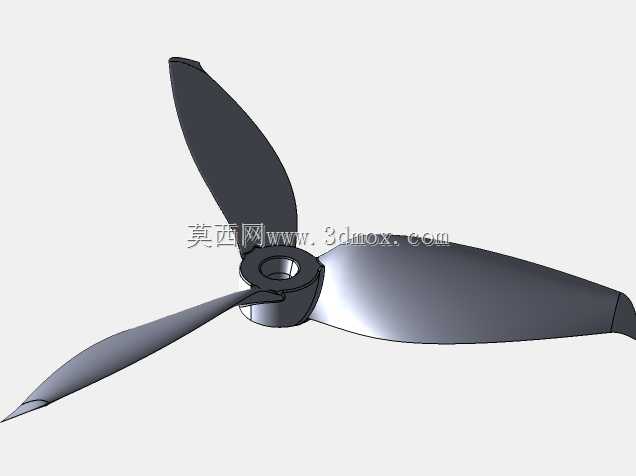

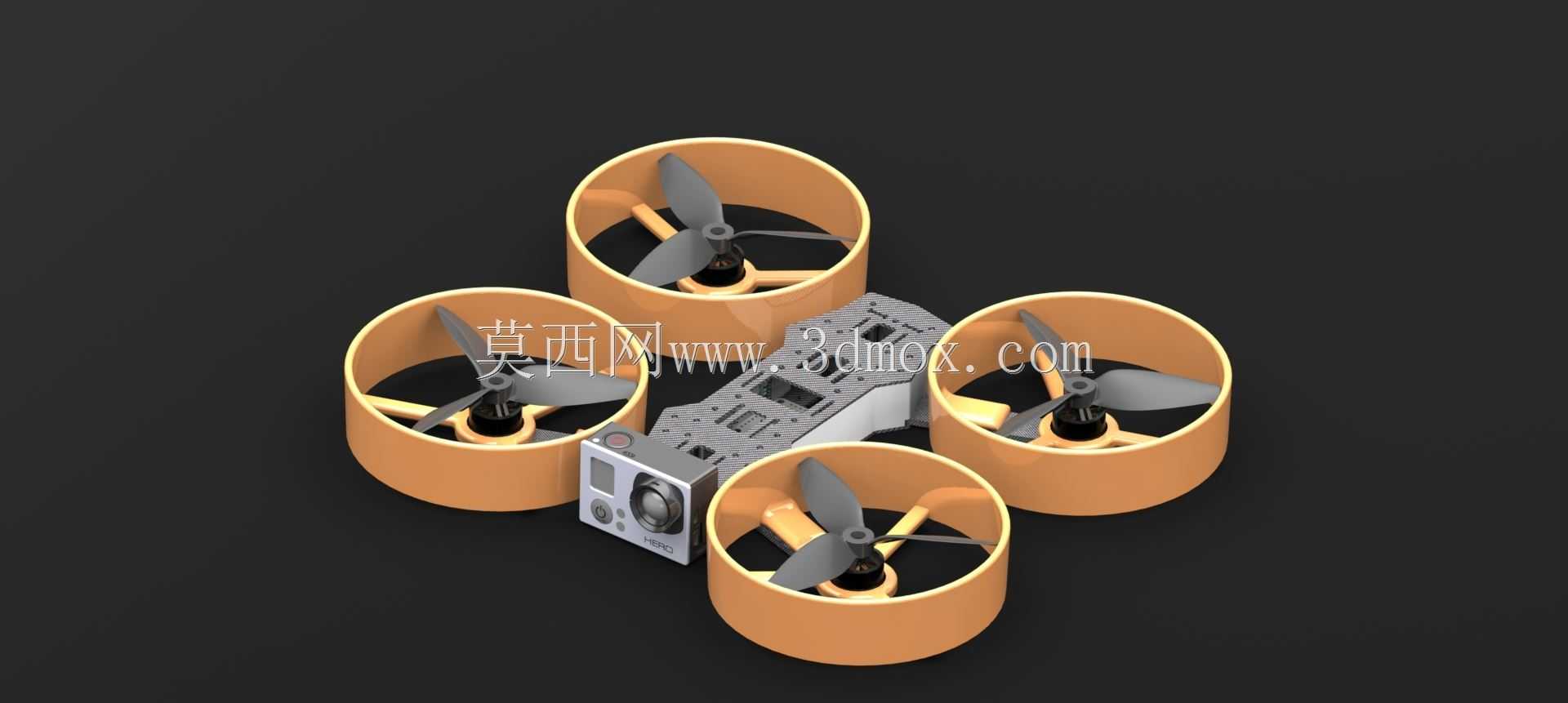

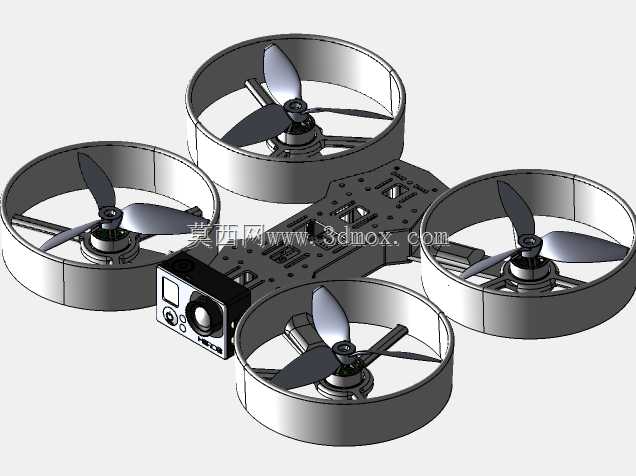

这款涵道式四旋翼飞行器的结构设计，首先围绕狭小空间内的安全飞行需求展开，区别于常规开放式桨叶的穿越机，全包络的涵道圈结构能在飞行接触墙体、管道内壁或者障碍物时，避免桨叶直接碰撞造成的炸机损伤，同时也能降低桨叶切割空气的气动噪音，适配室内巡检、影视近景航拍这类对飞行安全、噪音控制有要求的场景。从结构布局来看，四个涵道呈十字对称分布在机架主体四周，重心落在四个旋翼形成的几何中心位置，飞控安装位设置在机架中部的镂空区域，预留了足够的减震安装空间，能有效过滤电机运转带来的高频振动，避免飞控姿态解算出现偏差。动力组件的安装位完全匹配2208规格无刷电机的安装孔距，涵道内壁与5045规格螺旋桨的叶尖间隙控制在1.5毫米范围内，既不会因为间隙过小造成桨叶擦碰涵道壁，也能利用涵道的唇口聚拢气流，提升相同转速下的静推力，降低悬停状态下的动力损耗。机架主体采用碳纤维板材拼接的结构形式，中部预留了运动相机的安装卡槽，卡槽位置经过重心配平计算，安装相机后不会出现整机重心过度偏移的问题，同时卡槽周边设计了走线槽，能将电调信号线、图传线、电源线规整收纳在机架内部，避免飞行过程中线材外露被桨叶缠绕。涵道圈采用3D打印的轻量化结构，壁厚控制在1.2毫米，在保证抗冲击强度的前提下尽可能降低整机死重，涵道底部预留了LED灯条的安装槽，方便夜间飞行时的姿态辨识。机架的安装边界经过反复校核，四个涵道的外轮廓最大外接圆直径控制在250毫米级别，能轻松穿过直径300毫米的管道、建筑缝隙这类狭窄空间，机架底部预留了10毫米的离地间隙，降落时能保护底部安装的图传天线、电容等元器件不会直接接触地面。飞控安装位的孔位兼容常规F4、F7系列飞控的安装尺寸，电调可以直接集成在机架臂的内部空腔里，既能够缩短电机与电调之间的动力线长度，降低线路损耗，也能利用飞行时的气流给电调散热。整体结构没有多余的装饰性设计，所有的结构特征都服务于飞行性能、安装便利性与抗损能力，涵道与机架臂的连接位置做了加厚处理，能承受普通碰撞下的冲击力，不会出现轻微撞击就断裂的问题。
