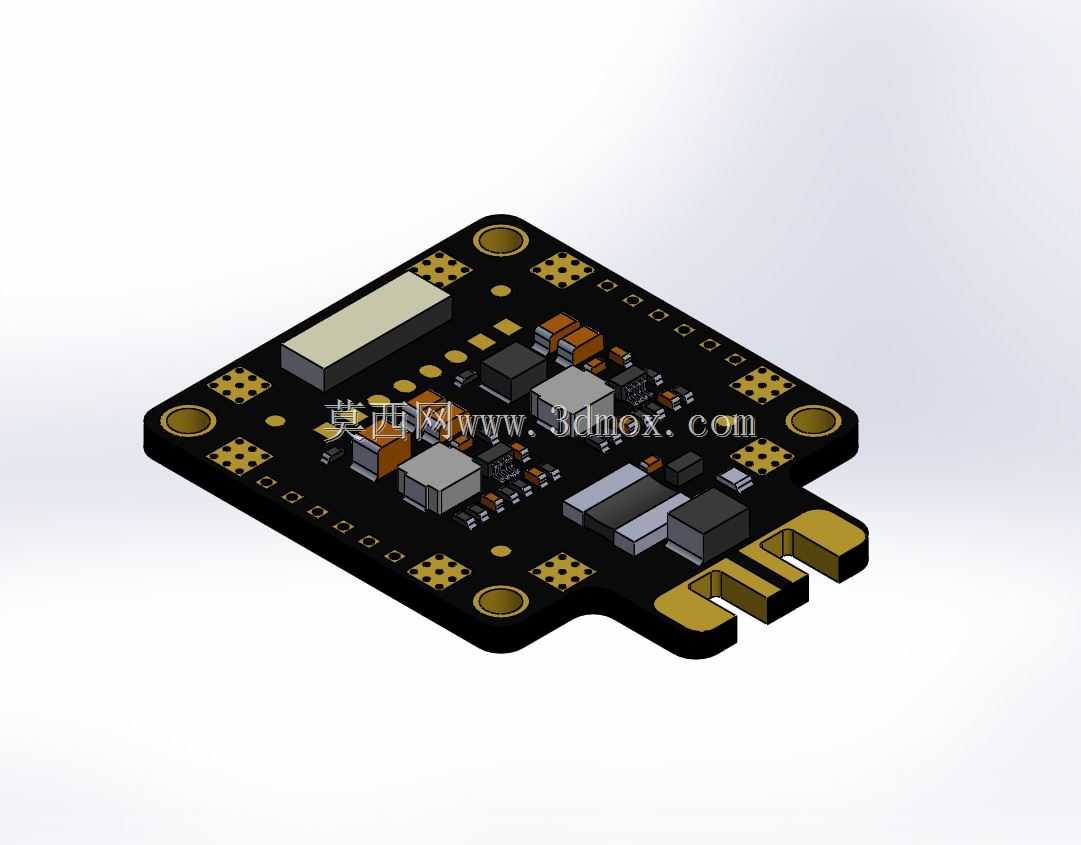

适配Matek-F405飞控的3D打印防护外壳

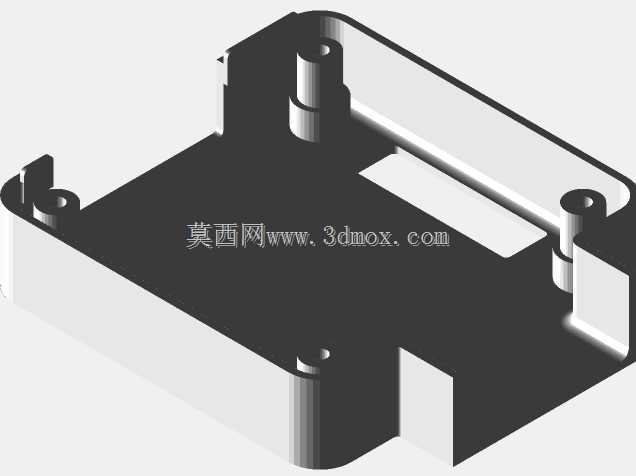

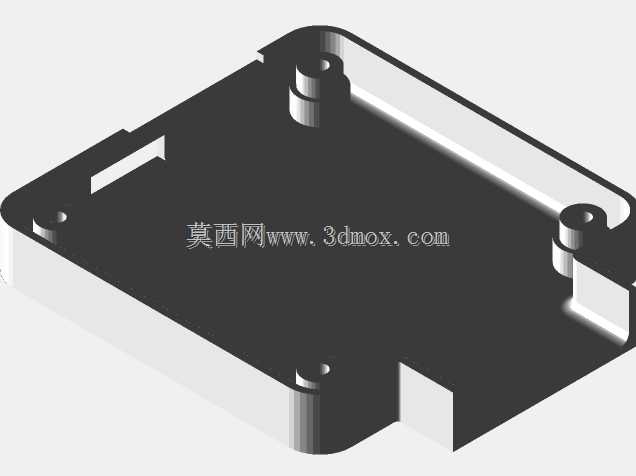

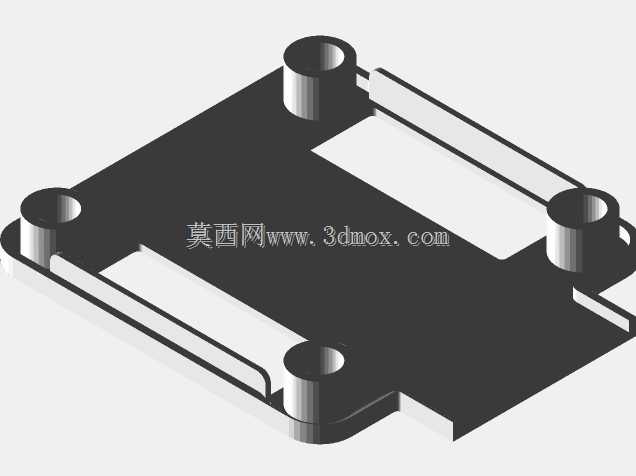

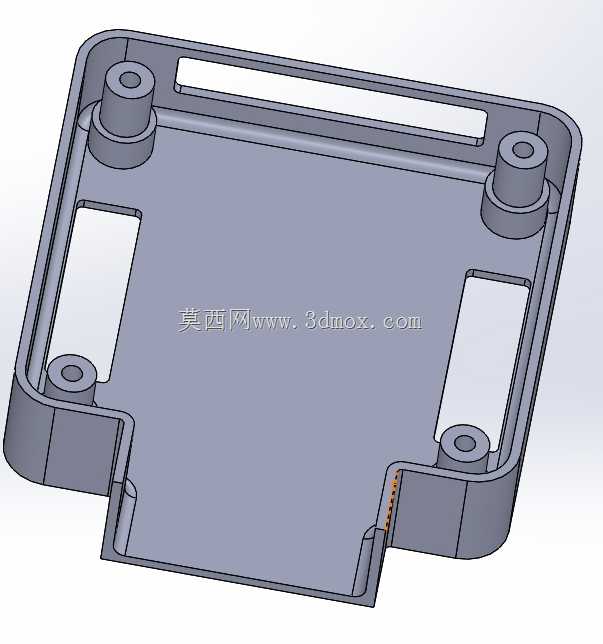

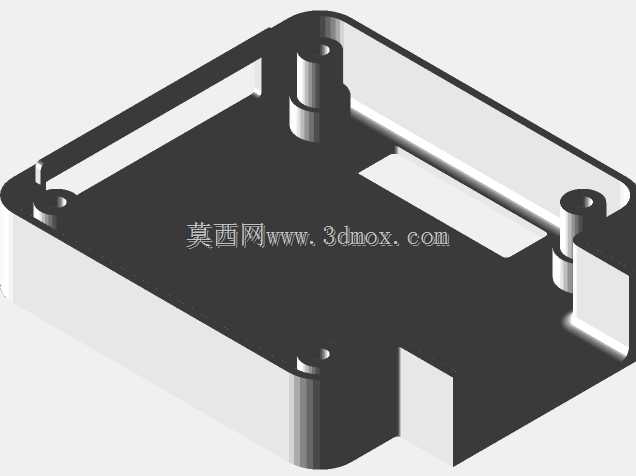

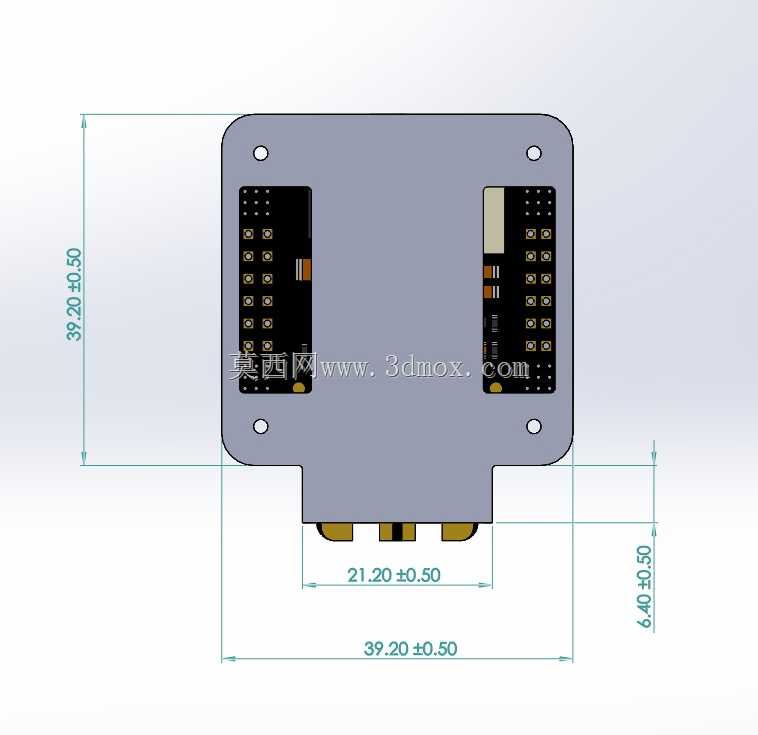

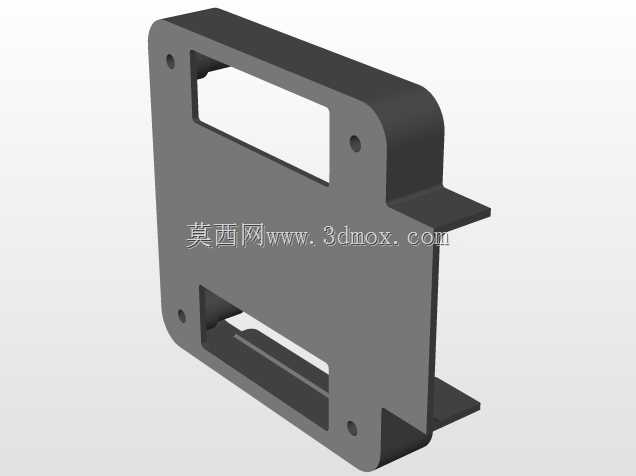

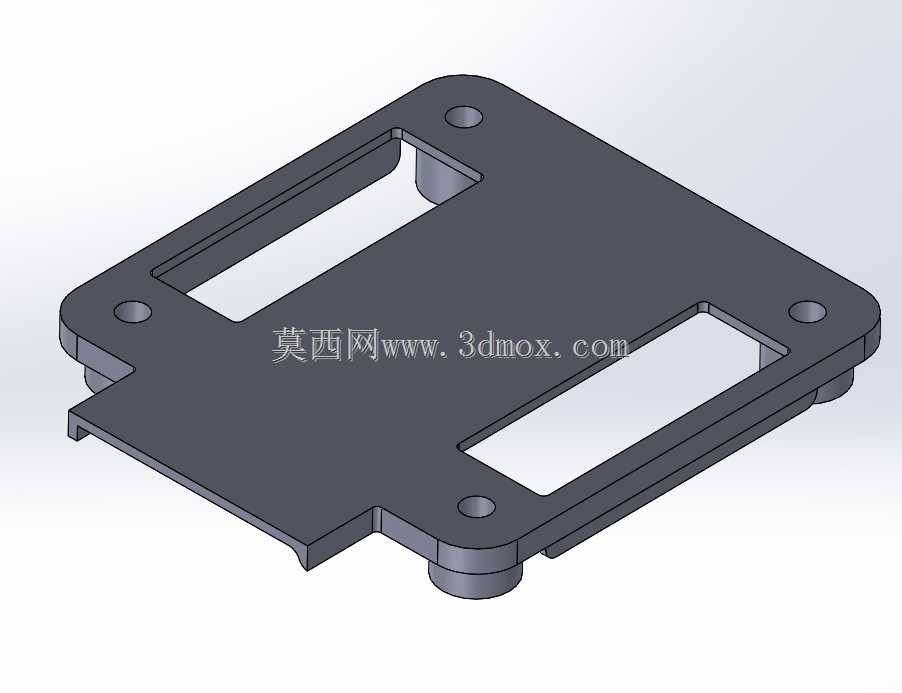

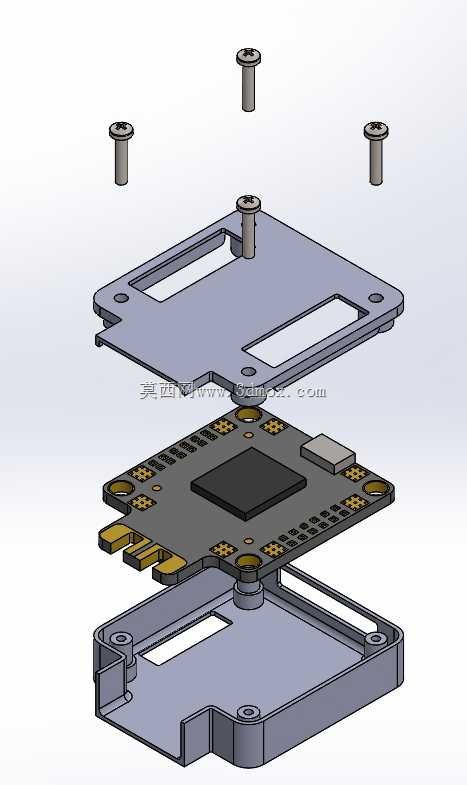

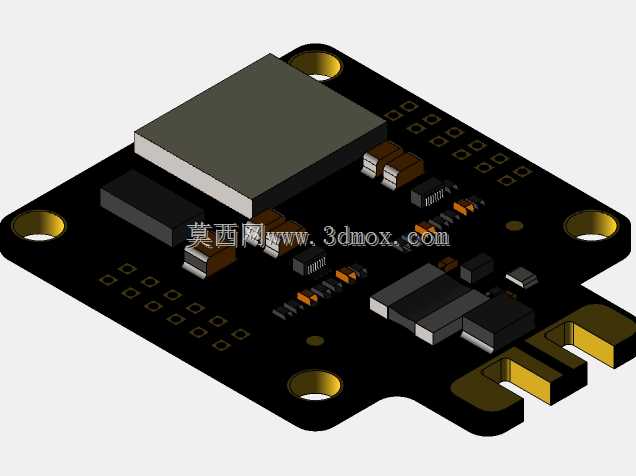

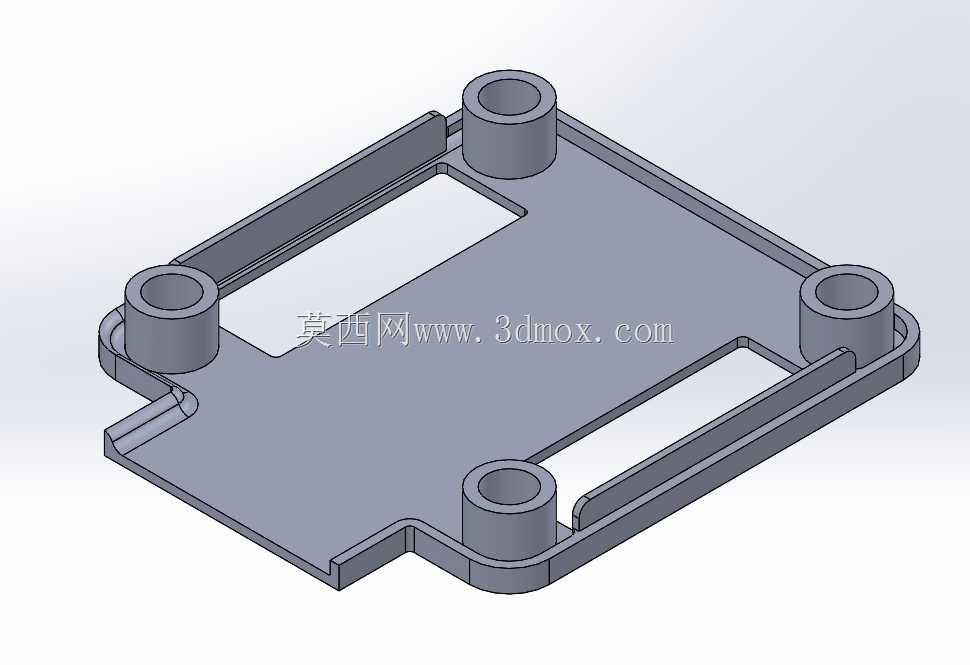

这款外壳针对航模无人机飞控模块的实际装机需求设计，核心作用是为核心控制板提供物理防护与精准安装定位，适配穿越机、固定翼航模等多类搭载Matek-F405飞控的飞行平台。日常飞行作业中，飞控板裸露在外容易被螺旋桨切削产生的碎屑、降落时带起的砂石磕碰，也会在装机走线时被线材拉扯造成焊盘脱落，这款壳体通过围合式结构将飞控板完全容纳在内，仅预留必要的接口避让位，从物理层面隔绝外界冲击对电路板的损伤。设计阶段优先匹配3D打印的工艺特性，所有转角均做了圆角过渡，没有小于0.8mm的薄壁结构，打印时无需额外添加支撑，即便是入门级FDM打印机也能顺利成型，不会出现翘边、断料导致的零件报废。壳体内部的四个安装柱高度经过反复校核，刚好对应飞控板上的四个固定孔位，安装柱顶端做了沉台设计，使用M2自攻螺丝固定时不会出现螺丝凸起顶到上层设备的情况，柱体根部做了加强筋处理，频繁拆装也不会出现柱体断裂的问题。壳体侧边预留的开槽位置完全对齐飞控板的接线端口，包括GPS接口、电调信号接口、电源输入口的位置都做了精准避让，装机时不需要额外修剪壳体就能直接插线，不会出现线材被壳体挤压导致接触不良的情况。壳体底部做了0.2mm的均匀壁厚，既保证了整体结构强度，又不会过度增加整机重量，对于对重量敏感的穿越机机型来说，额外增加的重量几乎可以忽略，不会影响飞行机动性。安装边界上，壳体的外部长宽尺寸略大于飞控板本身，预留了0.3mm的装配间隙，即便打印过程中出现轻微的尺寸膨胀，飞控板也能顺利放入壳体内，不会出现卡滞问题；壳体的安装孔位间距完全匹配飞控板的孔距，同时在壳体底部预留了双面胶粘贴的平整区域，既可以用螺丝直接固定在飞塔上，也可以用泡棉胶粘贴在机架的指定安装位，适配不同的装机布局需求。壳体边缘的缺口设计还兼顾了散热需求，飞控工作时产生的热量可以通过侧边的开槽快速散出，不会因为封闭结构导致飞控过热出现工作异常。
