FRC赛事竞技机器人整体结构设计方案

面向青少年工程实践赛事打造的竞技类移动作业平台，整体采用矩形底盘承载布局，所有功能模块均围绕赛事作业需求做集成化排布，底盘框架采用高强度铝合金型材拼接成型，兼顾结构刚性与整机重量控制，底部行走单元采用西海岸式轮组驱动布局，每个轮组独立配置悬挂缓冲结构，可在赛场不平整地面、存在拼接缝隙的场地表面保持稳定贴地状态，避免行走过程中出现打滑、轮体悬空失速的问题，轮组安装位预留了标准的快拆接口，可根据不同赛事场地的摩擦系数要求快速更换不同胎面材质的行走轮，无需对底盘主体结构做二次加工。

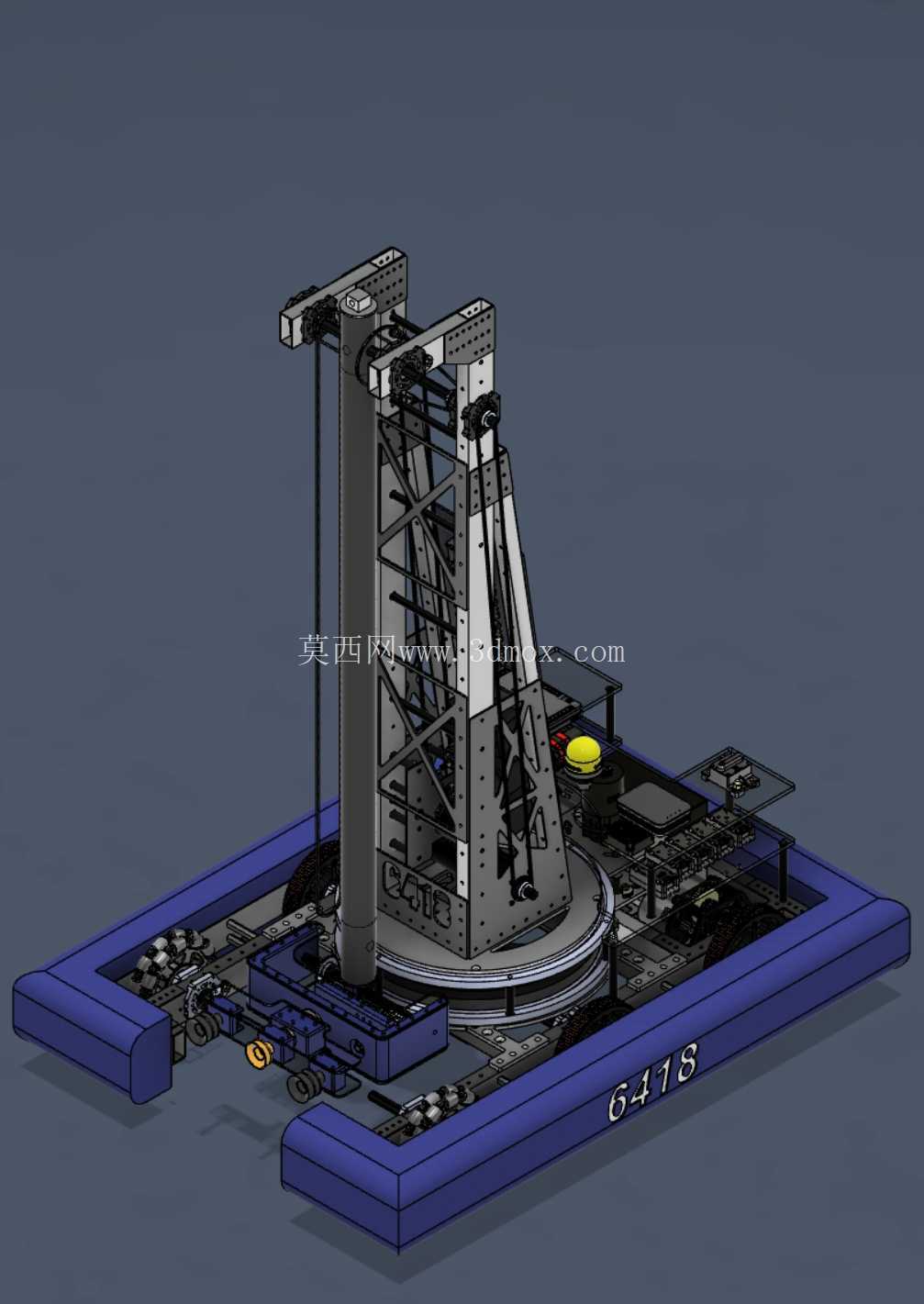

上部作业模块采用单枢轴炮塔架作为承载主体，炮塔架通过大直径回转支承与底盘主体连接，可实现360度水平方向回转，枢轴结构带动上部作业组件完成俯仰角度调节，两个维度的运动配合可覆盖赛场内全范围的作业点位，无需频繁调整整机行走位置即可完成目标对象的拾取、投放动作。炮塔架主体采用桁架式结构设计，通过碳纤维板材与金属加强筋的组合搭配，在保证架体整体抗扭刚性的前提下，尽可能降低上部结构的重量，减少回转、俯仰动作时的转动惯量，提升动作响应速度，同时降低下部驱动元件的负载压力。

安装在炮塔架侧方的碳纤维机械臂采用多关节串联布局，臂体截面做了镂空减重处理，关节处配置高精度轴承与传动齿轮组，末端执行器集成了真空吸盘组件，配套的真空发生系统、气路管路全部沿臂体内部走线槽排布，避免机械臂运动过程中管路与外部结构发生剐蹭、拉扯，吸盘端配置了压力检测单元，可实时反馈吸附状态，在拾取不同重量、不同表面材质的赛事道具时，自动调整真空度参数，保证拾取动作的稳定性，避免道具在转运过程中脱落。气路系统的电磁阀、真空发生器等元件集中安装在炮塔架下部的预留安装位，缩短气路路径，减少压力损失，同时方便日常维护时的元件更换与参数调试。

整机的电控系统采用分层布局，底盘层布置电源模块、行走驱动控制器，炮塔层布置作业机构驱动板、传感器信号处理模块，所有线路通过拖链与回转支承中心的过线孔连接，避免回转动作过程中线路出现缠绕、磨损，定制电子板集成了多路信号采集与驱动输出接口，可兼容赛事常用的各类传感器、执行元件接线需求，无需额外外接扩展模块，减少电控系统的整体体积与接线复杂度。

从结构设计的边界尺寸来看，整机轮廓严格匹配赛事规则的尺寸限制，所有突出部件均做了圆角防护处理，避免对抗过程中对其他参赛设备造成结构性损坏，各运动部件的活动范围均做了机械限位与软件限位双重保护，防止超行程运动导致的结构损坏。底盘下部预留了足够的离地间隙，可顺利通过赛场内的坡道、凸起障碍，上部炮塔的最低俯仰位置不会与底盘表面安装的元件发生干涉，机械臂的全行程活动范围覆盖了底盘前方、侧方的作业区域，配合回转动作可实现无死角作业。

在实际赛事场景中，该设备可自主完成场地内道具的快速拾取、精准投放、定点作业等一系列任务，行走系统的高通过性可适应赛场内的复杂地形，上部作业机构的高响应速度可在对抗场景下快速完成动作调整，真空吸附系统的稳定性能可保证高速运动过程中道具夹持的可靠性，整体结构的模块化设计可根据不同赛季的任务规则快速更换对应的作业末端组件，无需对主体承载结构做大规模改动，大幅降低了赛事备战阶段的结构调整成本，也方便参赛人员快速理解结构原理，完成调试与操作工作。各部件的安装接口均采用行业通用标准件连接，日常维护时可快速拆解更换受损部件，减少赛事过程中的故障排查与维修时间。
