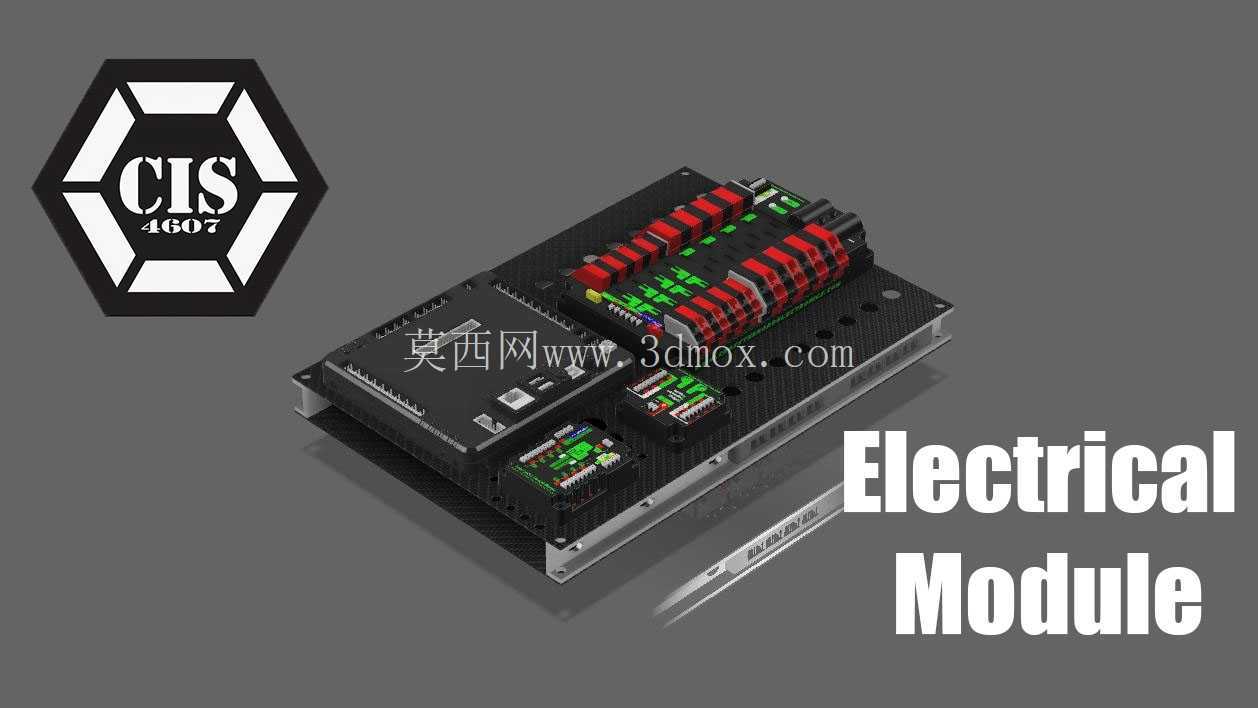

FRC竞赛机器人CIS电气集成模块结构设计

　　在竞技类移动机器人的电气系统搭建环节，电气模块的集成度、拆装便捷性、线缆规整度直接影响整机调试效率、赛场故障排查速度以及不同训练、竞赛平台间的部件复用率，这款针对FRC赛事场景开发的电气集成模块，正是围绕竞技机器人的实际使用痛点完成的结构设计。从实际赛场使用场景来看，参赛队伍往往需要同时备赛竞赛用机器人与日常训练用机器人，传统的电气元件分散安装方式，每次跨平台拆装需要逐根梳理线缆、逐个标记接线点位，不仅耗费大量赛前准备时间，拆装过程中反复拉扯线缆还容易造成接线端子松动、线芯断裂等隐性故障，这类故障在高对抗性的赛事进程中一旦触发，很难在短暂停时间内完成排查修复，直接影响赛事成绩。

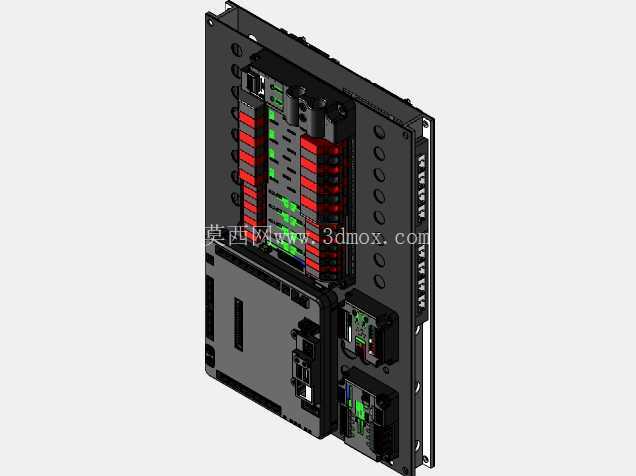

　　该模块在设计之初就将快速拆装作为核心设计目标，整体采用卡扣式连接件搭配定制安装支架的结构形式，所有电气元件预先集成在统一的安装基板上，不需要在机器人框架上逐一定位元件、打孔固定，只需要通过卡扣结构就能完成整个模块在竞赛机器人与训练机器人之间的快速切换，整个拆装过程不需要额外的接线操作，能大幅降低跨平台部署的时间成本。在线缆管理层面，竞技机器人的电气系统包含供电回路、信号回路、通讯回路等多类线缆，传统分散布线方式下，线缆杂乱堆叠不仅会占用大量框架内的安装空间，机器人在高速移动、对抗碰撞过程中，线缆还容易与运动部件发生干涉，造成线缆磨损、信号中断等问题。

　　该模块通过定制化的支架结构对所有进出线缆做了规整的走线规划，每一类线缆都有对应的走线槽与固定点位，线缆从元件接线端引出后直接沿预设路径排布，不会出现冗余线缆悬空、堆叠的情况，既避免了线缆与运动部件的干涉风险，也能让故障排查时的线路走向一目了然，不需要在杂乱的线堆中逐根梳理线路。从安装边界尺寸来看，模块整体外形尺寸控制在9.75英寸×14.241英寸，这个尺寸是在梳理了FRC赛事常用机器人框架的内部安装空间后确定的，能够适配绝大多数参赛队伍的标准框架安装位，不会出现模块尺寸过大挤占其他机械部件安装空间的问题，同时模块的安装孔位、卡扣位置都做了通用性设计，不需要对原有机器人框架做额外的打孔、切割改造就能直接安装，降低了队伍的改造成本。

　　在元件集成范围上，模块覆盖了FIRST机器人运行所需的全部常规电气组件，包含供电分配、信号采集、驱动控制等相关元件，预留了主断路器、无线电模块、CAN总线系统的标准安装位与接线接口，队伍在使用时只需要将对应选配件插入预留接口就能完成功能扩展，不需要额外在模块上钻孔、焊接固定件，保证了模块结构的完整性。从结构强度角度考虑，竞技机器人在赛事过程中会承受频繁的冲击、振动，模块的安装基板采用高强度板材加工，所有元件的固定点位都做了加强结构设计，卡扣连接件选用抗冲击、耐疲劳的材质，即使在高强度对抗的碰撞场景下，也不会出现元件松动、模块移位的问题，保证电气系统在赛事全程的连接可靠性。对于从事竞技机器人结构设计、电气集成的工程师来说，这类模块化的电气集成设计思路，也可以复用到其他需要快速部署、频繁拆装的移动机器人电气系统搭建中，通过将分散的电气元件做集成化模块设计，能够大幅降低整机的布线难度，提升设备的维护效率，减少因布线混乱、拆装繁琐带来的隐性故障概率。
