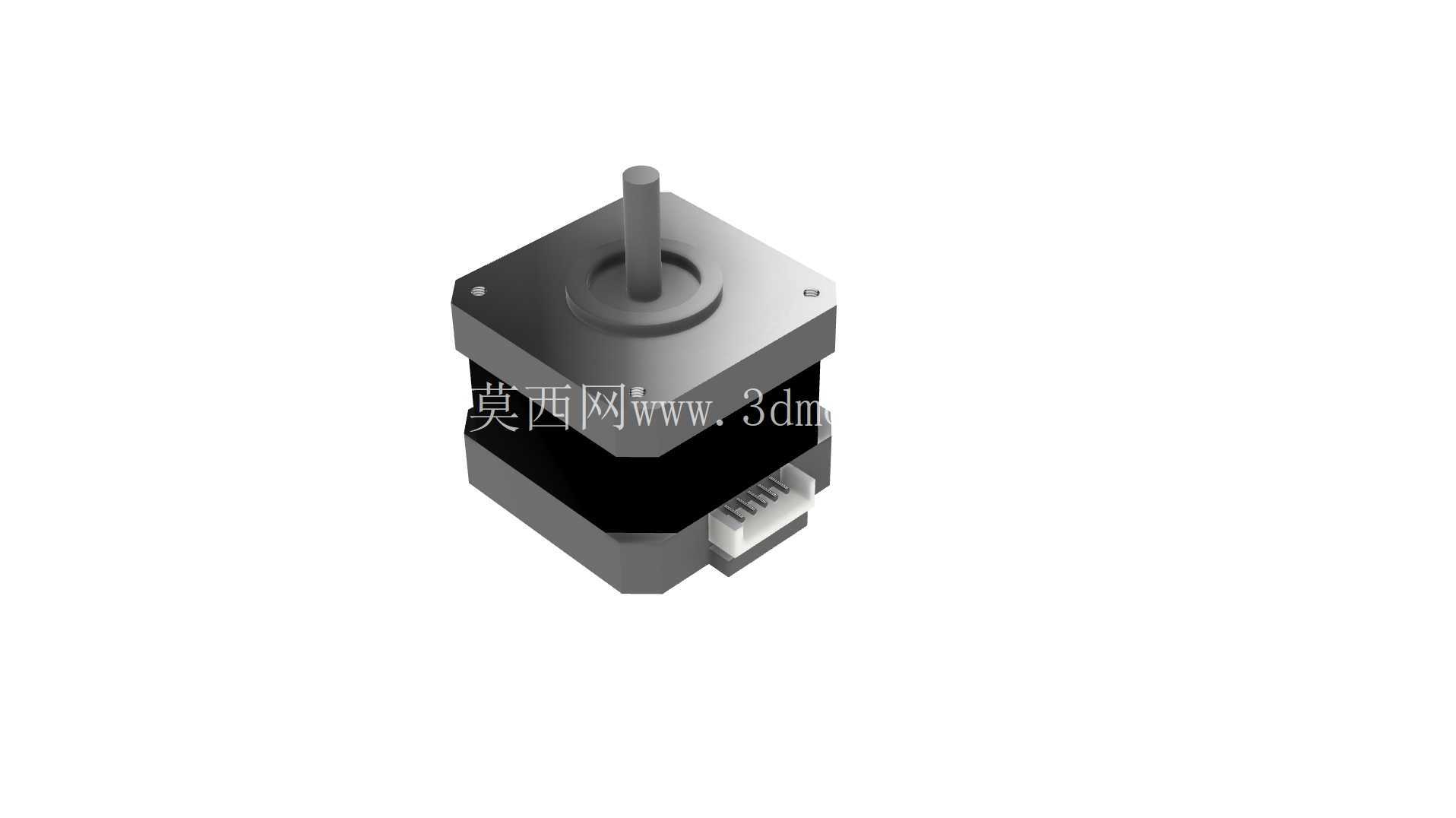

小型两相混合式步进电机三维结构模型

做小型自动化设备结构设计的工程师，大多绕不开42规格步进电机的选型与安装适配，这次拆解建模的这款C17HD0004-02步进电机，是桌面级3D打印设备、小型桌面机械臂、轻载传送带模组里最常用的动力执行元件。很多刚入行的结构设计师做装配体时，常直接调用通用步进电机模型，忽略安装边界的细节匹配，最后打样出来才发现端盖固定孔位对不上、输出轴长度干涉、接线座预留空间不足，反而拖慢项目进度。

从实际应用场景来看，这类小尺寸步进电机的核心使用场景集中在轻载开环控制的工位：比如桌面级FDM3D打印机的XYZ三轴进给驱动，不需要编码器反馈就能实现精准的步距角控制，配合细分驱动器可以做到0.01mm级的进给精度，完全满足桌面级设备的成型精度要求；还有小型点胶机的Z轴升降驱动，负载只有几百克，这类电机的保持扭矩足够支撑点胶头的重量，不会出现断电下坠的问题；另外在小型传送带分拣模组里，用来驱动窄幅皮带做短距离物料输送，转速不高但启停响应快，刚好匹配步进电机低速扭矩充足的特性。

从功能特性上看，这款两相四线混合式步进电机，步距角为常规的1.8度，整步状态下一圈200个脉冲，配合16细分驱动器可以实现每圈3200个脉冲的控制精度，足够应对绝大多数轻载定位场景。电机本体采用叠片硅钢片定子搭配永磁转子，运行时的振动和噪音比早期的反应式步进电机小很多，适合桌面级设备对噪音控制有要求的使用场景。输出轴采用D型切边设计，搭配同步轮或者联轴器时不需要额外打顶丝孔就能实现周向固定，避免长期正反转出现轴孔打滑的问题；尾部的出线座采用插接式接线端子，不需要焊接就能完成接线，设备组装时的布线效率更高，后期维护更换电机也不需要重新焊线。

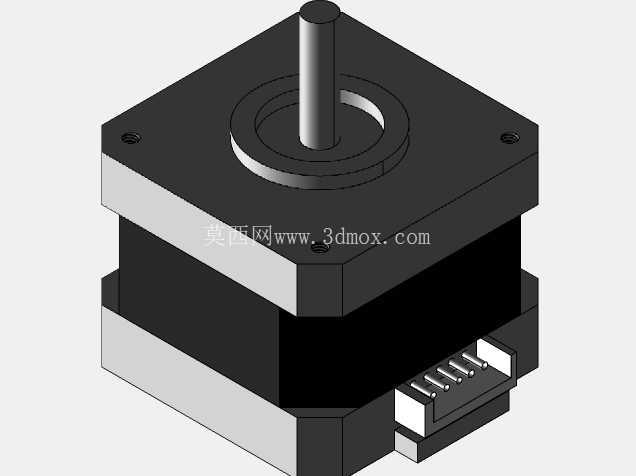

建模过程中最先确定的是安装边界尺寸，这类42规格步进电机的安装孔位是行业通用标准：端盖为42mm见方的方形结构，四个安装孔的中心距为31mm，采用M3螺丝固定，孔位做了沉头设计，螺丝锁紧后不会突出端盖表面，不会和安装板背面的结构产生干涉。输出轴直径为5mm，D型切边的平面距离轴中心4mm，轴伸出端盖表面的长度为24mm，这个尺寸是搭配常规GT2同步轮、5mm孔径联轴器的通用尺寸，建模时特意保留了轴端的倒角，方便装配时快速对准轮系的内孔，不会出现卡滞。电机本体的总长度（不含输出轴）为34mm，属于短机身规格，保持扭矩在0.22N·m左右，适合安装空间紧凑、负载不大的工位，建模时把定子外壳的散热筋结构也做了还原，虽然小功率电机发热不大，但实际运行时这些筋条可以增加散热面积，降低长时间运行的温升。端盖部分采用锌合金压铸成型，表面做了发黑处理，建模时还原了端盖和定子外壳的配合止口，实际装配时止口可以保证端盖和定子的同轴度，避免输出轴出现偏心转动的问题，降低运行时的径向跳动。接线座位于电机本体侧面，距离安装端面的高度为12mm，建模时特意预留了接线插头的插拔空间，做结构设计时如果在电机侧面布置其他结构件，至少要留出15mm的空间，避免插头插不上或者线材弯折半径过小导致线芯断裂。

很多设计师做设备结构时，容易忽略电机的出线方向，这款电机的接线座可以根据安装需求调整四个方向的朝向，只需要松开端盖的四个固定螺丝，转动定子外壳就能调整接线座的位置，建模时也保留了这个转动自由度的装配关系，方便在装配体里直接调整出线方向，不用重新建模。另外电机的输出轴轴向窜动量控制在0.02mm以内，径向跳动不超过0.01mm，建模时轴和端盖轴承位的配合采用过渡配合公差，和实际加工的装配要求一致，做运动仿真时可以还原真实的装配间隙，不会出现运动干涉的误判。

在做配套结构设计时，安装板的平面度要求控制在0.1mm以内，如果安装板变形会导致电机端盖受力不均，转动时轴承阻力变大，不仅会增加电机的发热，还会导致输出轴的径向跳动变大，影响传动精度。固定电机的M3螺丝拧入深度不要超过3mm，因为端盖的螺纹孔深度只有4mm，拧入过深会顶到内部的定子绕组，造成绕组绝缘破损短路。如果是用同步轮传动的场景，同步轮的固定顶丝要顶在D型轴的平面上，不要顶在圆弧面上，不然长期正反转会出现顶丝松动、传动丢步的问题。

这类小步进电机虽然是很成熟的标准件，但三维建模时如果忽略了这些安装细节，后续生产组装时会出现很多不必要的问题，精准还原每个安装尺寸、配合边界、结构细节，才能让三维模型真正服务于结构设计，而不是仅仅作为装配体里的一个占位块。
