小型直流有刷驱动电机结构设计

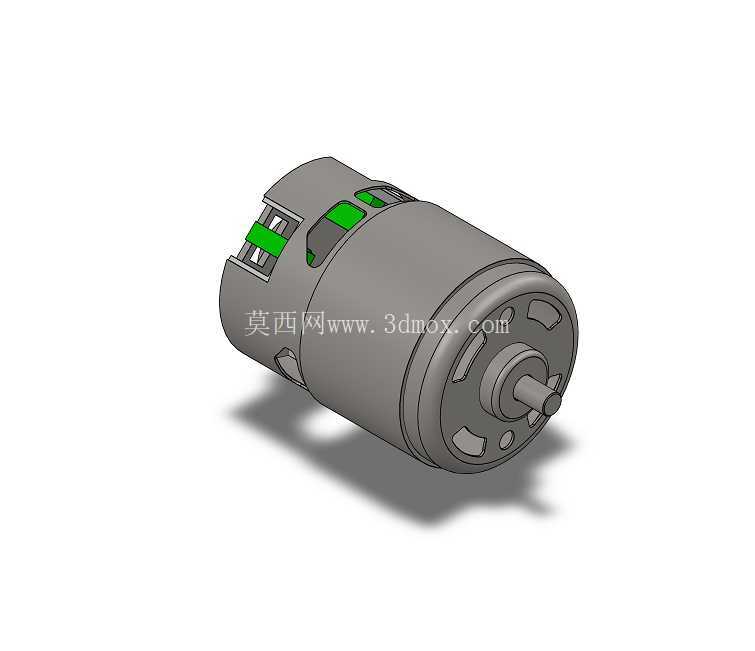

　　机壳尾部的端盖上设计了对称的通风缺口，搭配内部绕组端部的空隙形成自然对流风道，在电机持续带载运行时，能把绕组产生的热量通过风道快速散出，避免长时间高温导致磁钢退磁、绕组绝缘层老化，这也是很多同规格电机容易忽略的细节——不少低成本方案为了简化模具会把尾部端盖做成全封闭结构，实际连续运行半小时后外壳温度就能升到八十度以上，扭矩衰减超过三成。输出轴端的端盖采用了定位止口设计，和机壳的配合公差控制在H7/h6的过渡配合区间，装配时不需要额外做定位调整就能保证输出轴和机壳的同轴度，端盖上预留的两个对称安装孔是这类电机的标准安装接口，孔位间距、孔径都和行业通用的7系列电机安装尺寸完全兼容，做设备选型替换时不需要重新加工安装支架，能直接替换同规格的其他品牌电机，大幅降低设备迭代时的改造成本。在小型移动机器人、桌面级自动化执行机构、DIY智能小车这类对动力单元体积有严格限制的场景里，这类7系列小型直流有刷电机一直是选型清单里的高频选项，很多做小型机电设备开发的结构工程师，在做动力单元布局时，都会优先参考这类成熟量产电机的三维结构来做安装位设计，避免后期开模或者装配时出现干涉问题。从结构设计逻辑来看，这款电机采用的是经典的圆筒式机壳结构，机壳选用导磁性能优异的冷轧钢板冲压成型，既作为定子磁钢的安装载体，也构成电机磁路的一部分，能在有限的体积内最大化利用磁能积，提升电机的扭矩输出密度。

　　输出轴采用的是台阶轴结构，轴伸端的直径、长度都匹配常用的小模数齿轮、同步带轮的安装孔径，轴端做了倒角处理，装配传动件时不需要修磨就能顺利套入，轴上的卡簧槽位置经过精准计算，安装卡簧后能限制传动件的轴向窜动，避免设备运行过程中传动件移位导致的传动卡顿、异响问题。从实际使用场景来看，这类电机的额定工作电压覆盖6V到12V区间，空载转速能达到每分钟一万转以上，经过齿轮箱减速后可以输出足够的扭矩驱动小型负载，不管是做教育类机器人的行走驱动，还是小型自动化设备里的执行机构动力源，亦或是DIY电动工具的动力单元，都能满足使用需求。

　　做三维建模的时候，这类电机的结构还原重点要放在几个关键安装边界上：首先是机壳的外径尺寸，这个尺寸直接决定了安装座的内孔直径，如果建模时尺寸偏差超过0.2mm，实际装配时就会出现电机卡不进安装座或者间隙过大晃动的问题；其次是输出轴的轴伸长度和直径，这个尺寸关系到传动件的啮合位置，如果轴伸长度建模偏短，传动件和轴的配合长度不足，带载时容易出现打滑，如果偏长则会和对面的结构件发生干涉；还有尾部端盖的通风缺口位置和尺寸，建模时如果把缺口封死，做热仿真的时候就会出现散热结果和实际情况偏差过大的问题，导致后期结构优化方向出错。另外，机壳上的两个对称安装凸耳的孔位坐标必须精准，这是电机固定到设备支架上的核心定位基准，孔位的中心距偏差要控制在0.1mm以内，否则装配时螺丝会无法顺利穿入，强行锁附的话会导致电机机壳变形，内部转子扫膛，直接烧坏电机。很多新手工程师在画这类电机模型的时候，容易忽略电刷组件的内部空间预留，实际上这类有刷电机的尾部电刷架会突出机壳端面一小段距离，如果在做设备布局时没有预留这个空间，把其他结构件紧贴电机尾部安装，就会压到电刷架，导致电刷和换向器接触不良，电机出现时转时停的故障。

　　从设计思路上来说，这款电机的结构完全是面向量产化设计的，所有的零部件都是采用冲压、注塑这类适合大批量生产的工艺，机壳、端盖都是冲压件，内部的绕组支架、电刷架都是注塑件，没有复杂的机加工工序，能把生产成本控制在很低的区间，同时又能保证性能的一致性，这也是这类电机能在小型机电设备领域得到广泛应用的核心原因。在做设备结构设计时，把这类成熟的标准件电机模型导入装配体，能大幅减少设计工作量，不需要从零开始绘制电机的每一个细节，只需要核对关键安装尺寸和实际样品一致，就能直接用来做布局设计、干涉检查，提前发现装配时可能出现的空间冲突问题，缩短产品的开发周期。
