短轴款6455外转子无刷直流动力单元

这款外转子结构的无刷直流动力部件，是在原有长定子版本基础上做的紧凑化改型，核心改动集中在轴向尺寸的压缩与轴径的适配调整，主要面向对安装轴向空间有严格限制的小型移动设备场景。从实际应用场景来看，这类短轴紧凑款无刷动力单元，常被用于小型电动滑板的轮毂直驱方案、桌面级服务机器人的行走驱动、小型巡检无人机的辅助动力输出，以及部分轻量化自动化输送线的辊筒直驱结构中，相比传统内转子无刷电机，外转子结构的转动惯量更大，运行时的扭矩输出平顺性更优，低速段的扭矩储备更足，不需要搭配大减速比的齿轮箱就能直接驱动负载，能有效减少传动环节的间隙与能量损耗。

从设计思路层面看，改型的核心逻辑是在保留原有64系列电机外径尺寸的前提下，尽可能压缩轴向占用空间，原版本定子轴向长度为50毫米，改型后缩短至20毫米，轴向安装空间占用直接缩减60%，对于内部布局紧凑的小型移动设备来说，这个尺寸改动能够大幅降低结构设计的避让难度。轴系部分的调整也完全围绕安装适配性展开，原版本内部轴径为10毫米，改型后调整为8毫米，输出端轴径统一为8毫米，和原版本输出端轴径保持一致，这意味着原有适配64系列电机的安装支架、轴连轴承、负载连接法兰不需要做尺寸修改，就能直接适配这款改型产品，大幅降低了终端设备的改造成本。

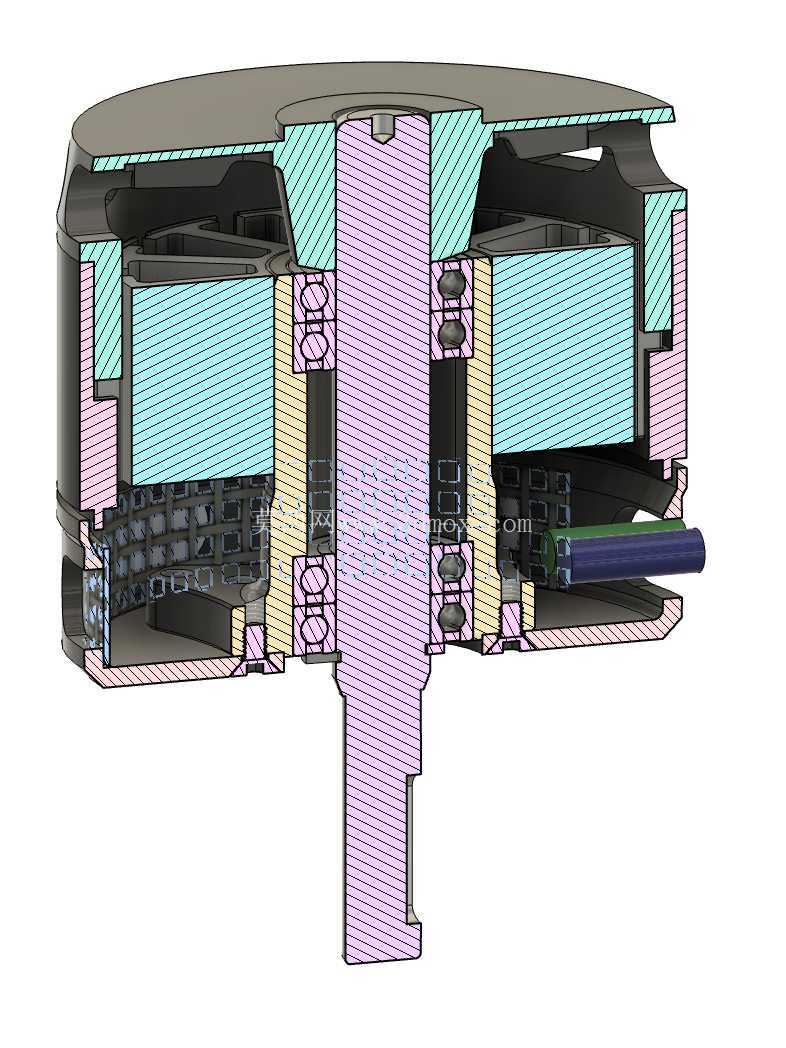

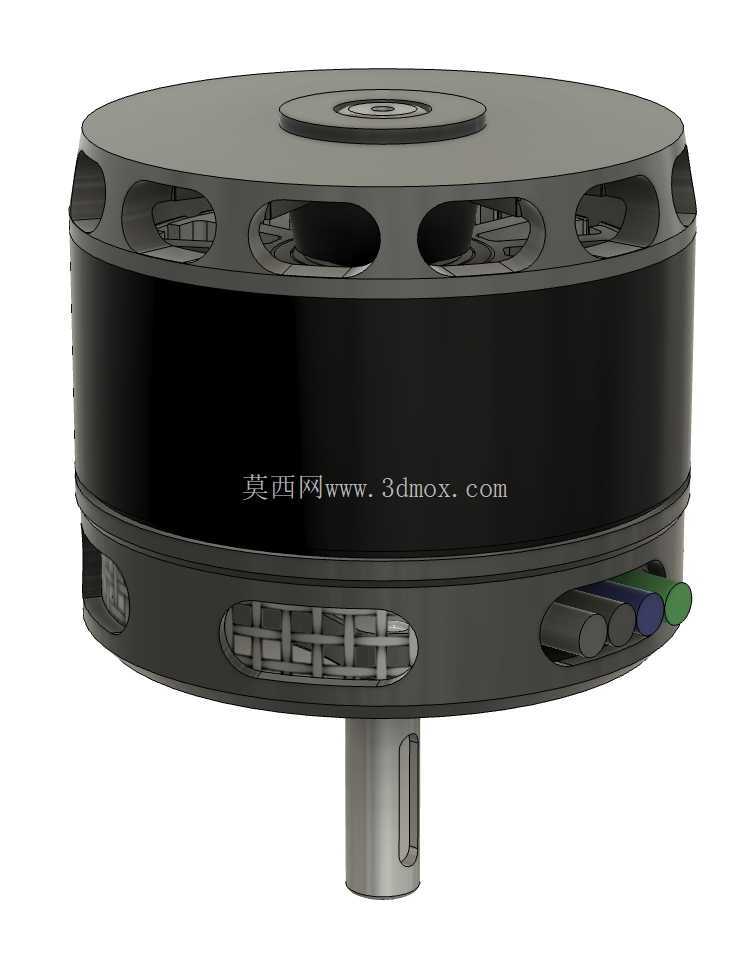

从功能特性来看，外转子结构的设计让定子绕组完全包裹在转子壳体内部，运转时转子外壳随输出轴同步转动，外壳上预留的多组通风开孔能够形成自风冷效应，当转子高速转动时，气流会从壳体侧面的开孔进入，带走绕组与铁芯产生的热量，不需要额外加装散热风扇就能满足持续运转的散热需求。出线端采用侧置布局，三根动力线从电机下端面的侧方引出，不会占用轴向的安装空间，接线端做了分色标识，能够避免安装时的相序接反问题，出线位置预留的密封槽可以搭配密封圈使用，满足日常使用场景下的防尘防泼溅需求。

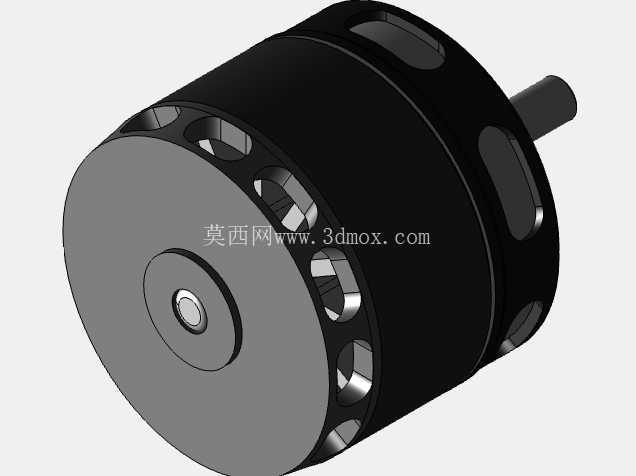

从外形尺寸与安装边界来看，这款电机的主体外径保持64毫米的标准尺寸，输出轴为带键槽的D型轴结构，轴伸长度适配常规的轮毂、联轴器安装尺寸，安装时只需要在固定端预留对应直径的止口，搭配端面的固定螺丝孔就能完成锁紧，不需要额外设计复杂的抱紧结构。需要注意的是，由于定子长度缩短，这款电机的持续输出扭矩相比原长定子版本会有一定幅度的降低，选型时需要匹配实际负载的扭矩需求，避免出现小马拉大车的情况；同时轴径调整为8毫米后，对应的轴承选型、负载端的轴孔配合公差需要按照8毫米轴径的标准做匹配，过盈量过大容易造成轴系变形，过盈量不足则容易出现运转时的轴孔打滑问题。

在实际结构建模过程中，需要重点关注几个配合面的公差设计：转子壳体与定子铁芯的同轴度公差需要控制在0.02毫米以内，否则运转时会出现明显的振动与噪音；输出轴与转子端盖的配合需要采用过盈配合加粘接的工艺，避免大扭矩输出时出现轴与端盖的相对转动；侧面的通风开孔需要做倒角处理，避免锐边在运转时切割气流产生额外的风噪，同时也能避免组装过程中划伤操作人员。对于需要做轻量化设计的应用场景，还可以在转子壳体的非受力区域做减重槽设计，在不影响结构强度的前提下进一步降低整体重量，提升设备的动力重量比。
