低转速高压直流减速驱动电机结构

在小型自动化执行机构、便携工业检测设备、户外低功耗传动装置的选型场景里，这类带减速结构的高压直流动力单元，往往是兼顾输出扭矩与安装空间的核心选择。不同于常规直出轴直流电机的高转速低扭矩特性，这款减速电机通过内置的行星减速级，将电机本体的高转速输出转化为轴端10转/分的低转速大扭矩动力，适配需要低速平稳驱动的负载场景，比如小型物料输送辊的驱动、精密阀门的开度调节、户外监测设备的角度调整机构，都能直接匹配这类动力单元的输出特性，不需要额外加装外置减速结构，能有效压缩整套传动机构的安装空间。

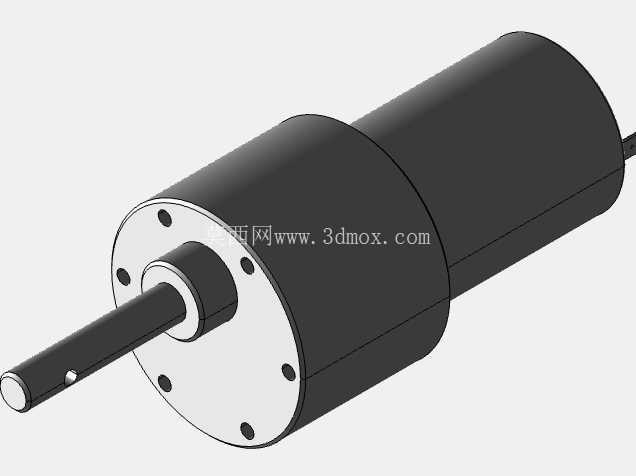

从结构设计的逻辑来看，这款电机采用同轴直连的布局，电机本体与减速箱集成在同一轴线上，输出轴从减速箱端盖中心伸出，端盖上均匀分布的六个安装孔，是用于整机安装固定的核心接口，安装时可以通过螺栓直接将电机固定在设备的安装立板上，不需要额外设计定制安装支架，端盖的定位止口与安装孔的位置度公差控制在0.05mm以内，能保证输出轴与设备从动机构的同轴度，避免运转过程中出现偏载磨损的问题。输出轴上设计的横向销孔，是用于和负载端连接件做周向固定的结构，装配时可以通过圆柱销将输出轴与带轮、齿轮或者摆杆直接连接，相比单纯的顶丝固定，能传递更大的扭矩，避免负载启停过程中出现连接件打滑的问题。

整机的外形采用圆柱式结构，电机本体段的直径略大于减速箱段的直径，外壳采用硬质金属材质做表面发黑处理，既可以提升外壳的散热效率，也能在常规工业环境下起到防锈防腐蚀的作用，尾部的出线端采用径向出线的设计，线缆从电机尾部侧面引出，不会占用轴向上的安装空间，在安装空间轴向尺寸受限的场景里，这种出线方式能避免线缆与周边结构件产生干涉。减速箱端盖采用镀锌钢板材质，端盖与减速箱壳体之间通过精密止口定位，装配后能保证内部齿轮组的啮合间隙控制在合理范围内，既可以降低运转过程中的齿轮噪音，也能提升减速箱的传动效率，减少动力传递过程中的损耗。

在实际选型适配的过程中，这类减速电机的安装边界需要重点关注几个维度：首先是输出轴的伸出长度与轴径，直接决定了负载端连接件的配合尺寸，轴端的倒角设计能方便装配时的连接件导入，不会刮伤配合面；其次是端盖安装孔的分布圆直径，这个尺寸直接和设备安装板的开孔尺寸对应，一旦开孔尺寸出现偏差，就会出现电机无法安装的问题；最后是整机的总长度，也就是从输出轴端面到电机尾部端面的轴向尺寸，这个尺寸决定了安装腔的轴向预留空间，尤其是在密闭安装腔的设计里，必须预留足够的轴向间隙，避免电机尾部与腔体内壁产生摩擦，同时也要给尾部出线的线缆留出足够的弯曲空间，避免线缆被过度弯折出现内部线芯断裂的问题。

从功能特性的角度来说，这类高压直流减速电机的运转平稳性是设计时的核心考量点，内部减速齿轮采用精密加工的金属齿轮，相比塑料齿轮能承受更大的冲击负载，在负载出现瞬时波动的场景里，不会出现齿轮断齿的问题，能适应工业场景下相对复杂的负载工况。电机本体的绕组采用耐高温漆包线绕制，长时间连续运转时的绕组温升控制在绝缘等级允许的范围内，不会因为长时间工作出现过热烧毁的问题。输出轴的轴承采用深沟球轴承，能同时承受径向负载和少量的轴向负载，在带轮传动、齿轮传动的场景里，能抵消传动过程中产生的径向力，保证输出轴的运转精度，延长电机的整体使用寿命。

在三维建模的过程中，这类电机的模型需要重点还原几个关键的装配基准：首先是端盖的安装止口基准，这个是装配时的核心定位基准，模型里的止口尺寸与公差带需要和实物保持一致，方便设计人员在做整机装配时直接做配合约束；其次是输出轴的轴线基准，所有传动部件的装配都要以这个轴线为基准，模型里的输出轴同轴度需要严格控制，避免在装配仿真时出现干涉误判；最后是安装孔的位置尺寸，六个安装孔相对于轴线的角度分布、距离端面的尺寸都需要准确还原，方便设计人员在安装板上直接生成对应的安装孔位，减少后续工程图出图时的尺寸核对工作量。对于做设备结构设计的人员来说，准确的电机三维模型能有效减少设计过程中的干涉问题，在方案设计阶段就能验证安装空间是否足够，避免后续加工装配时出现尺寸不匹配的返工问题。
