休斯500D直升机外观结构三维设计

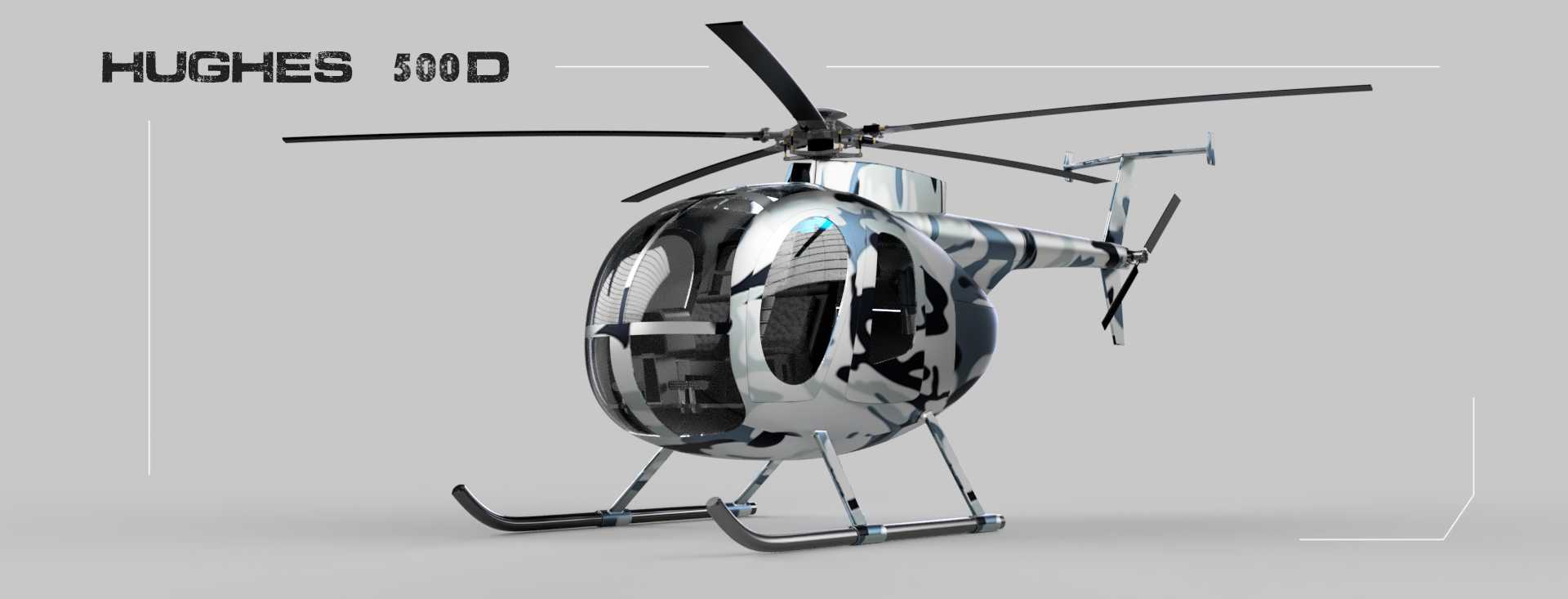

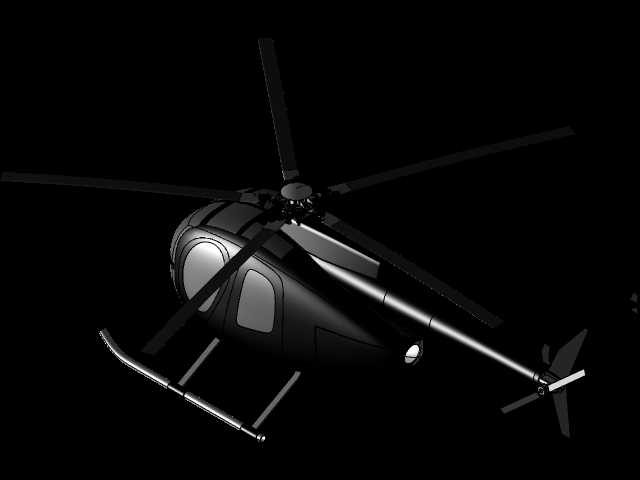

本作品为休斯500D轻型直升机的全外观三维建模成果，建模工作在FUSION 360平台中完成，整体建模过程围绕实机的外观比例、结构特征进行还原，未做过度的创意化修改，力求精准呈现这款经典轻型直升机的辨识度特征。建模阶段首先完成整体比例框架的搭建，以实机的公开尺寸参数为基准，确定机身整体长度、旋翼直径、滑橇式起落架跨度、尾梁长度等核心尺寸基准，确保整体轮廓不会出现比例失真的问题。机身主体部分采用曲面建模方式完成，针对休斯500D标志性的蛋形圆润座舱外壳，通过多段曲面放样、曲率连续调整来还原其流畅的弧面过渡，座舱的透明舱罩部分单独拆分建模，预留出与金属机身的衔接缝隙，还原实机的装配结构特征。旋翼系统部分分别完成主旋翼与尾旋翼的结构建模，主旋翼的五片桨叶按照实机的翼型轮廓做曲面拉伸与扭转角度调整，桨毂部分还原了中央铰接结构的外观细节，尾旋翼设置在尾梁末端的对应位置，搭配尾梁上的水平安定面结构，还原尾部的气动布局特征。起落架部分采用滑橇式结构建模，两根弧形滑橇通过金属支撑臂与机身下部连接，支撑臂的连接点位、弯折角度都参考实机结构设置，金属材质的支撑件与滑橇做了倒角处理，避免模型边缘出现生硬的直角棱角。材质与渲染阶段，机身主体采用亮面镀铬金属材质搭配迷彩涂装纹理，金属材质设置了合适的反射率与粗糙度参数，模拟抛光金属外壳的高反光质感，迷彩纹理按照实机的涂装色块做UV映射，确保纹理在曲面上的分布自然无拉伸变形；座舱罩采用半透明深色亚克力材质，设置了合适的透光率与轻微的反射效果，模拟航空有机玻璃的视觉质感；旋翼桨叶采用哑光黑色复合材料材质，降低反光度以匹配实机桨叶的材质特征；起落架部分采用拉丝金属材质，与机身亮面金属形成质感区分。渲染阶段采用影棚布光方案，通过多盏区域光勾勒机身的曲面轮廓，突出金属材质的反射层次，背景采用简洁的中性灰色调，将视觉焦点集中在直升机模型本身，最终渲染图完整呈现了模型的结构细节与材质质感，虽未补充详细的建模说明文档，但整体模型的结构完整性与外观还原度已达到展示要求，可用于航空装备展示、相关科普场景的三维素材使用。
