轻木构架式遥控固定翼航模结构设计

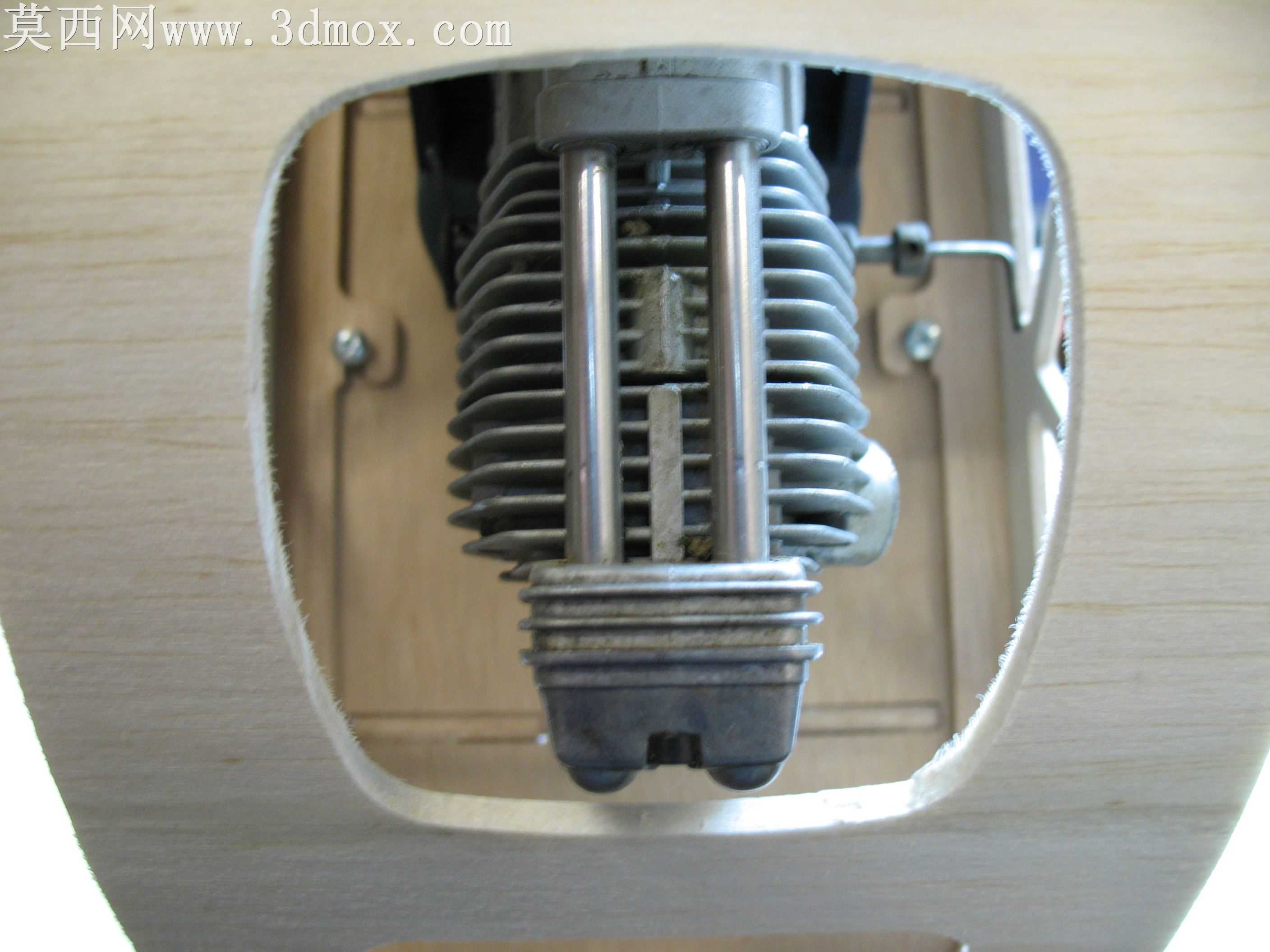

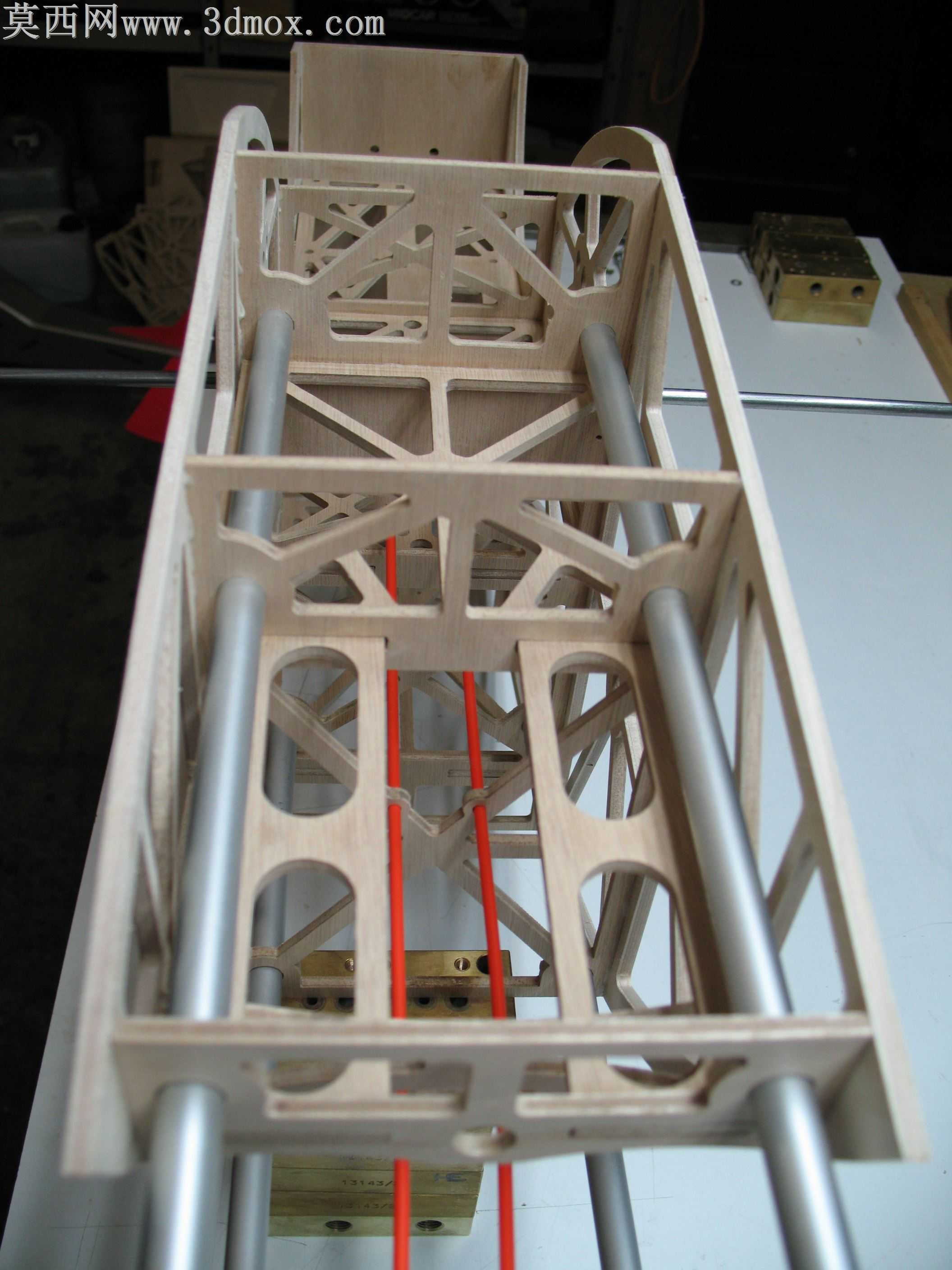

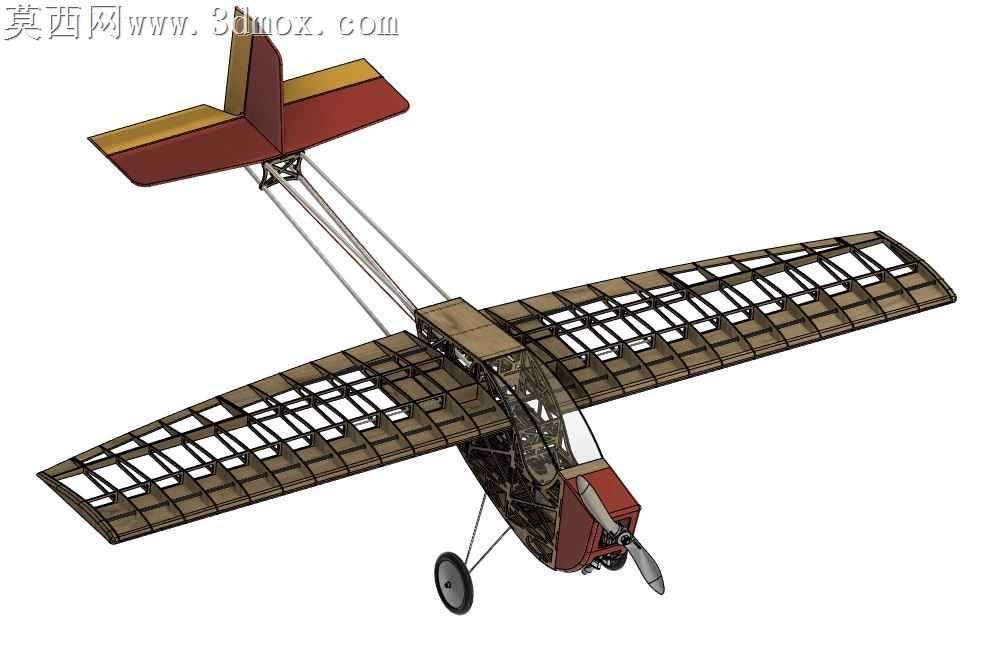

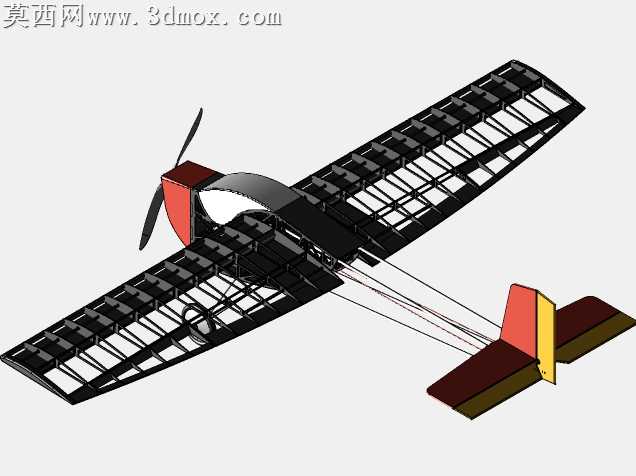

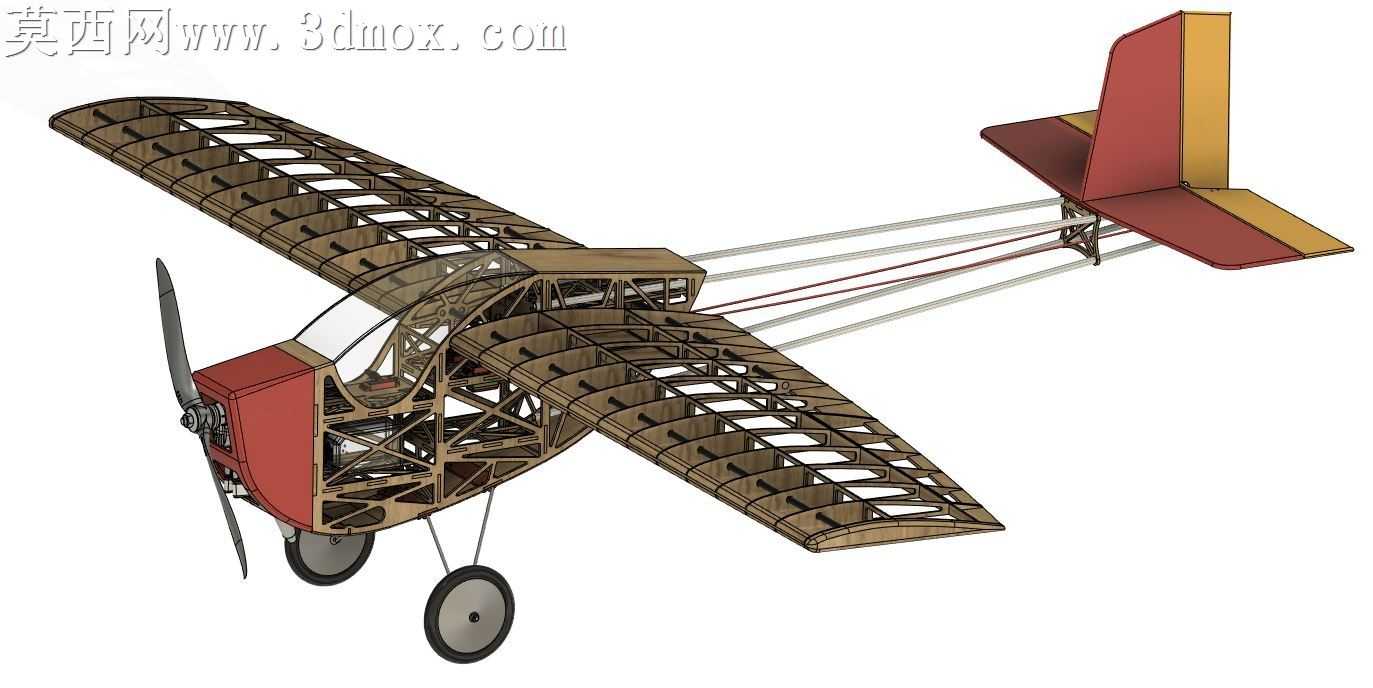

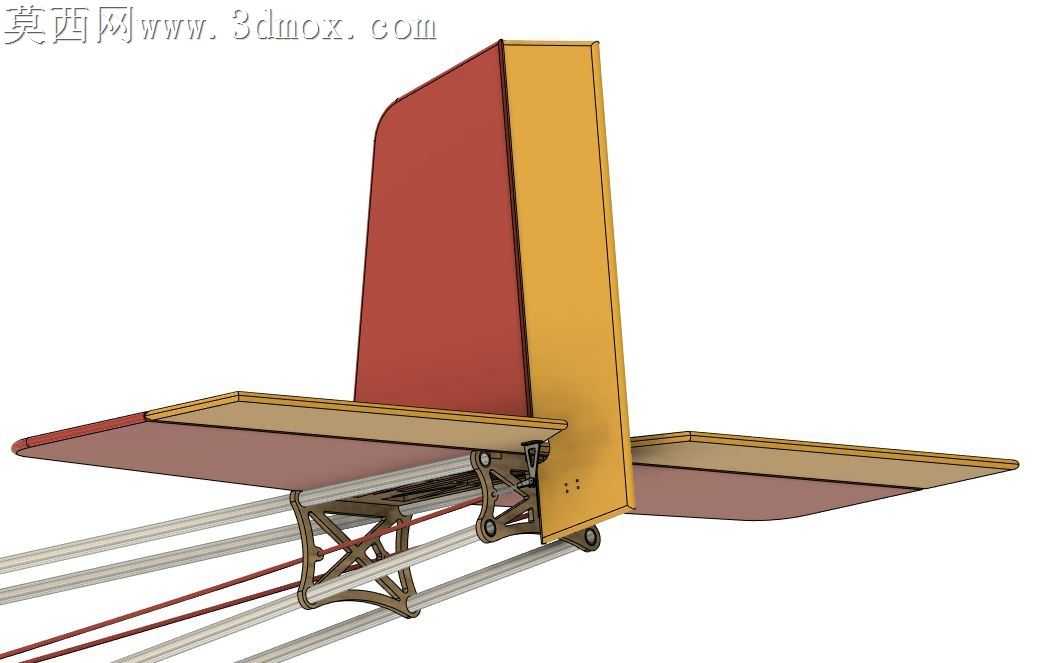

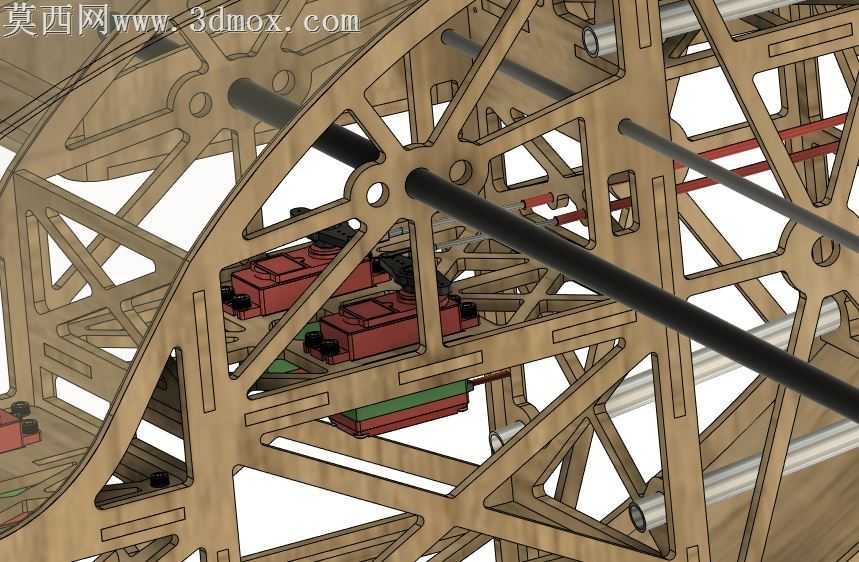

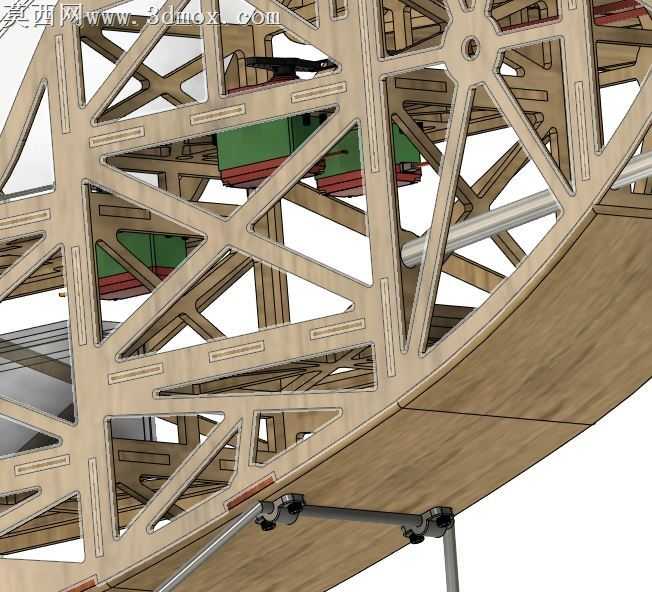

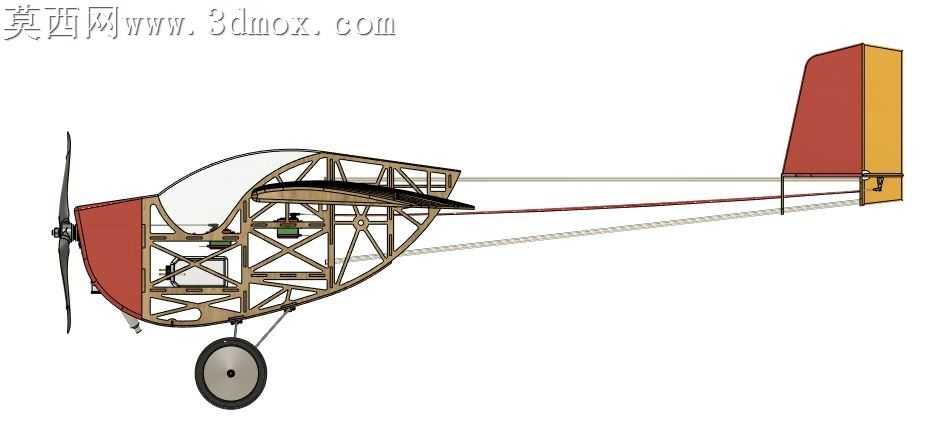

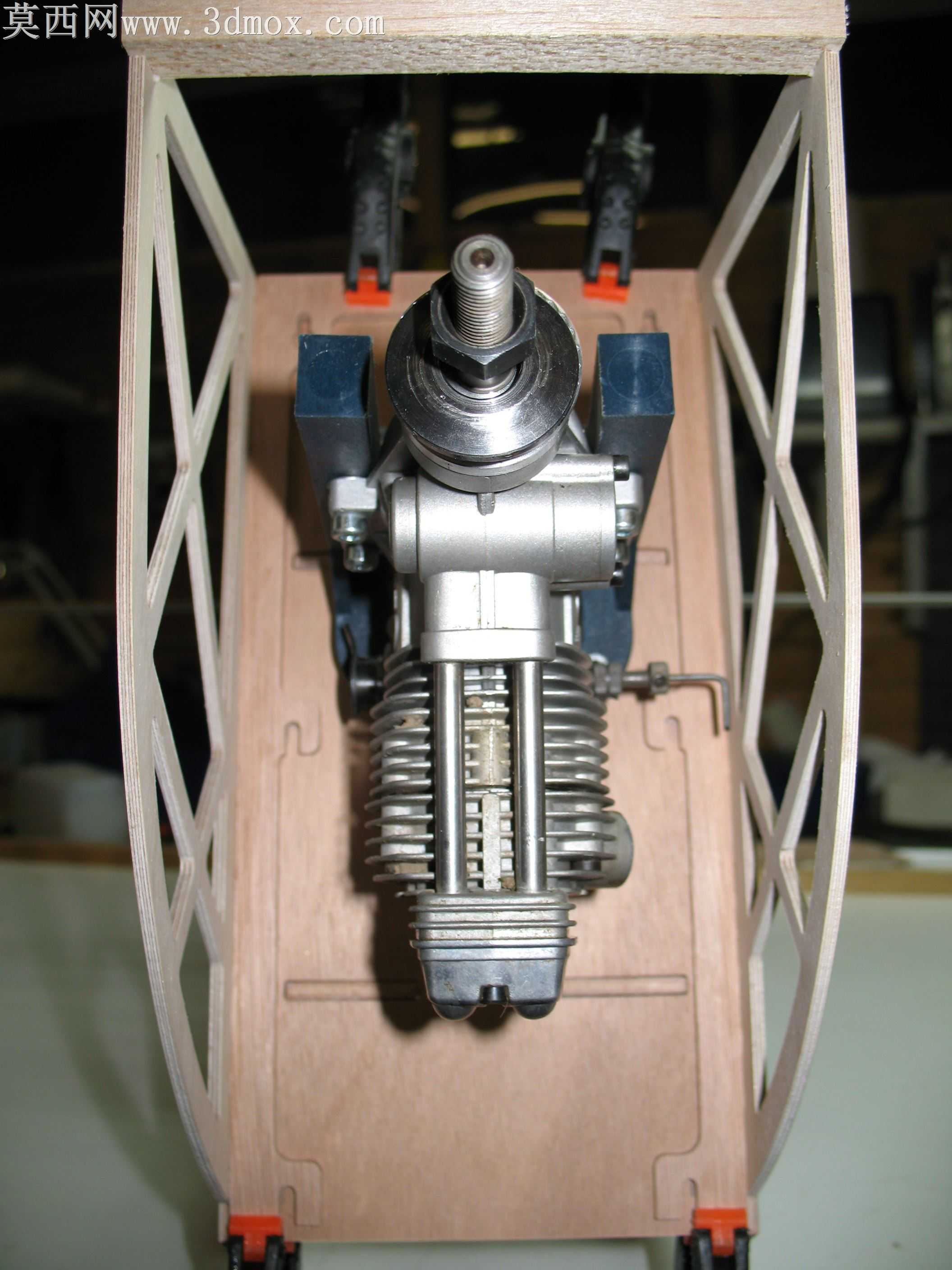

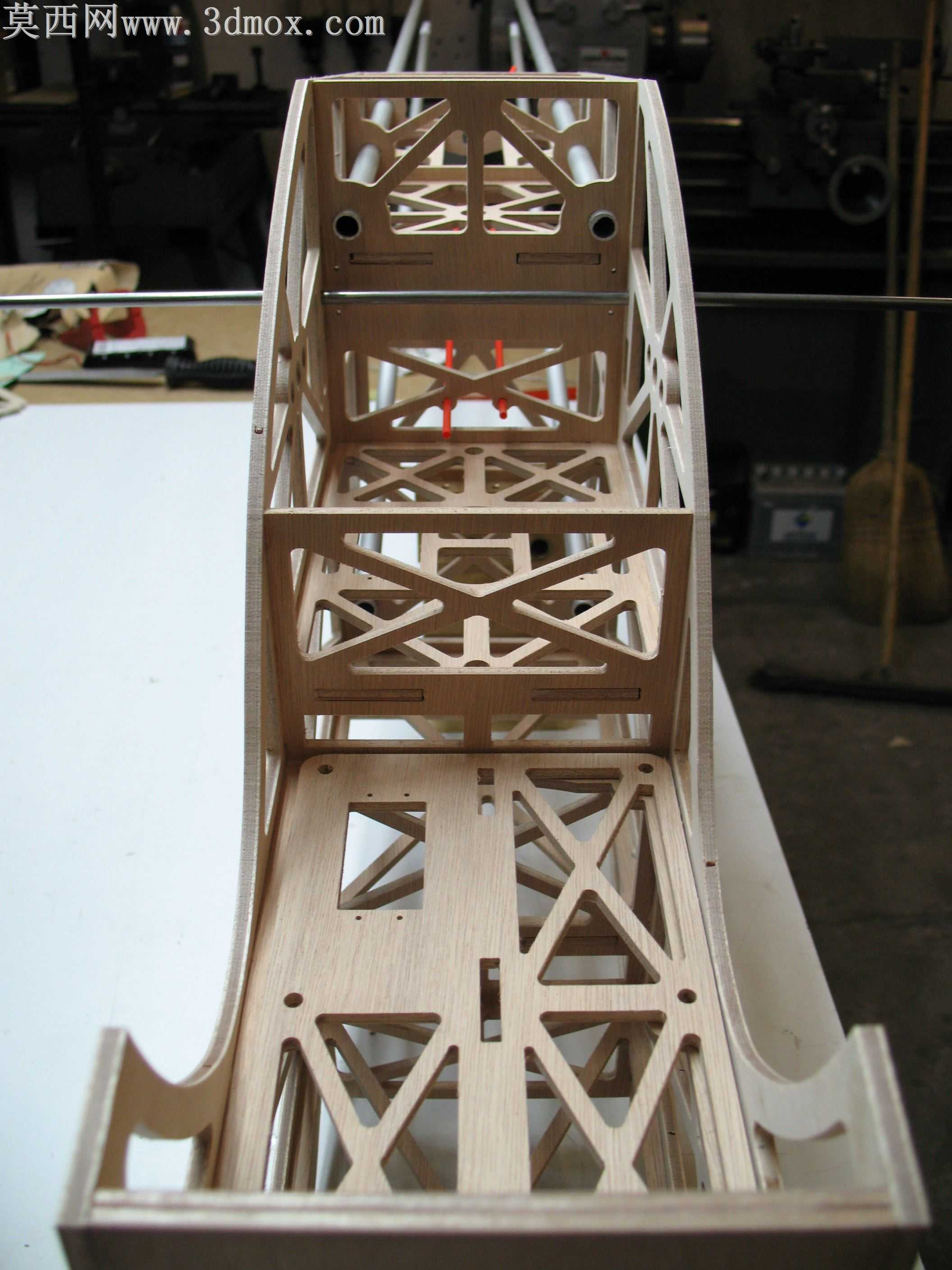

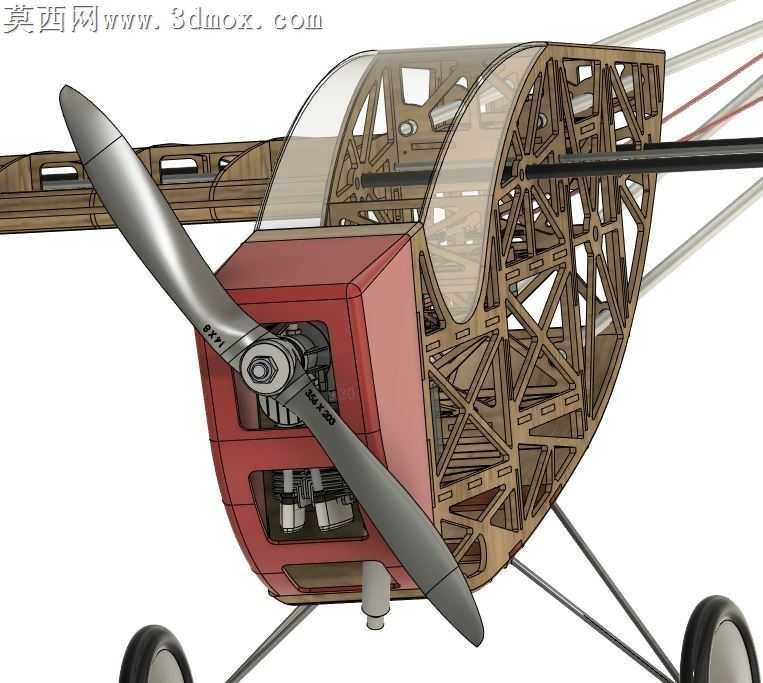

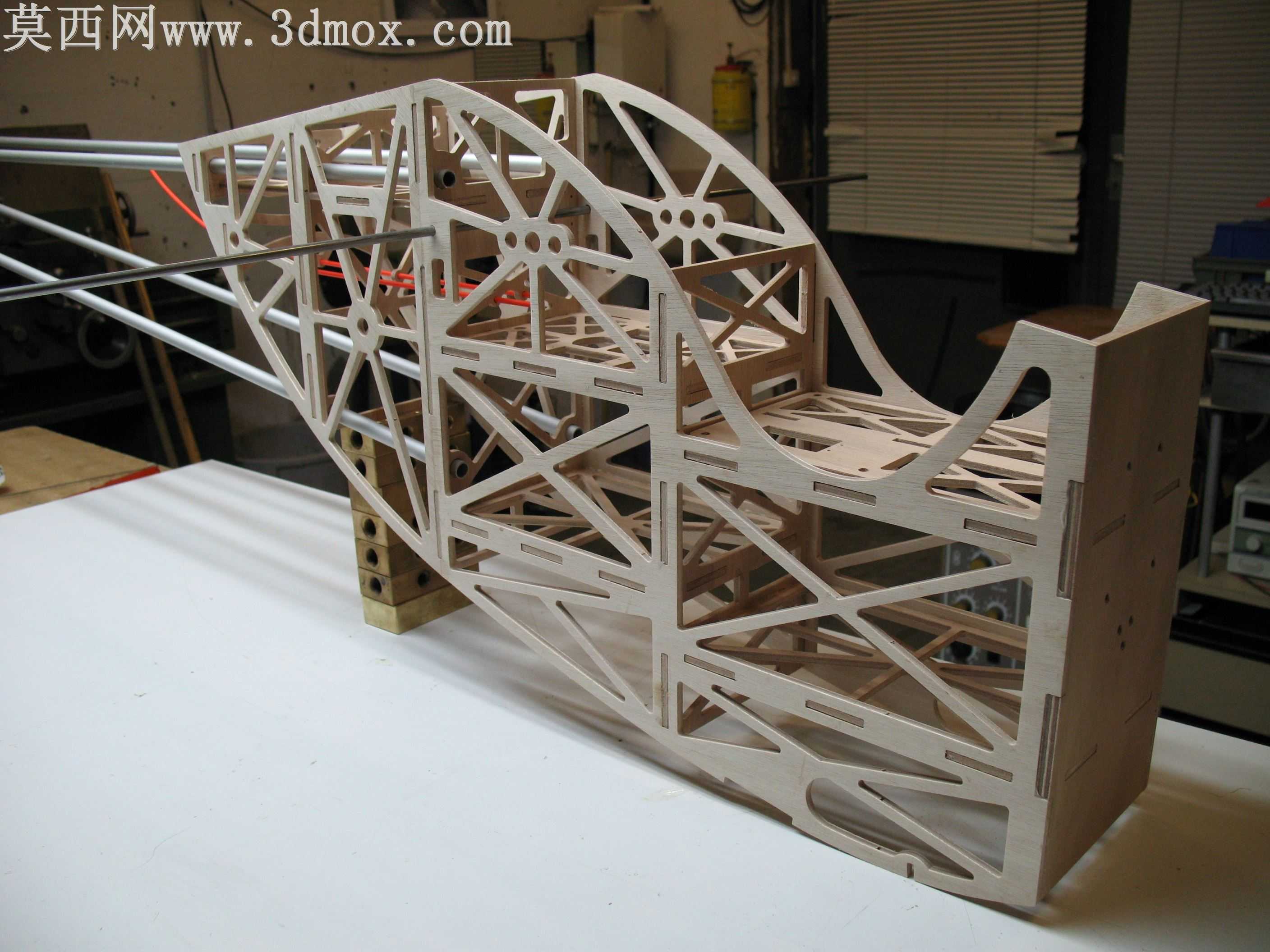

本作品为轻木构架式遥控固定翼航模的三维结构设计，采用三维建模软件完成全机1:1比例的参数化建模，完整还原了传统轻木航模的桁架式骨架结构，建模过程中严格遵循航模结构力学设计逻辑，对机翼、机身、尾翼、起落架、动力安装位等核心模块进行了独立的结构拆分与装配约束设置，确保各部件的装配公差符合实际制作的工艺要求。模型渲染阶段采用写实材质表现，机身与机翼的骨架部分赋予仿真轻木纹理材质，还原轻木材质的浅棕木质纹理与哑光质感，机头整流罩、尾翼蒙皮区域赋予红色哑光涂装材质，尾翼翼尖、垂直尾翼侧部赋予暖黄色涂装材质，起落架机轮赋予黑色橡胶与银色金属轮毂的组合材质，螺旋桨赋予黑色硬质塑料材质，金属拉杆、起落架支架赋予拉丝金属材质，渲染效果清晰区分不同部件的材质属性，直观展现航模的结构层次。结构设计上，机翼采用经典的双翼梁桁架式肋板结构，沿翼展方向均匀布置翼肋，前后缘设置成型木条，通过斜向加强筋提升机翼的抗扭与抗弯性能，机翼与机身采用插接式连接结构，预留了舵机安装槽与舵面传动走线空间；机身采用箱型桁架结构，由纵向长桁与横向隔框组合搭建，机头区域设置发动机安装防火墙，预留了油箱、接收机、电池等电子设备的安装舱位，驾驶舱区域设置透明风挡结构，还原真机的座舱轮廓；尾翼采用常规布局，水平尾翼与垂直尾翼均采用骨架加蒙皮的结构形式，通过多根碳纤维拉杆与机身尾部连接，保证尾翼的连接强度与结构稳定性；起落架采用后三点式布局，主起落架为弹性金属支架搭配橡胶机轮，尾轮设置在机身尾部下方，适配航模起降的缓冲需求。整体设计思路围绕可实际制作的轻木航模展开，所有骨架杆件的尺寸、翼肋的翼型轮廓、隔框的截面形状均按照固定翼航模的设计规范设定，既保证了结构的轻量化，又兼顾了飞行所需的结构强度，模型完整呈现了构架式航模的内部构造，可作为轻木航模DIY制作、航模结构教学的参考三维模型，也可用于航模设计方案的验证与展示。
