27比1减速比集成775电机齿轮箱结构

做小型移动机器人、桌面级原型机做动力选型的时候，很多人会卡在扭矩和转速的匹配上——普通775电机空载转速动辄上万转，直接带轮的话轮上扭矩根本不够，稍微有点坡度或者负载就会堵转，要是自己搭减速组，不仅要算齿轮模数、中心距，还要考虑箱体同轴度、输出轴的径向承载，折腾半个月未必能做出稳定可用的结构。这款集成式减速齿轮箱直接把27:1的减速组和775电机做了一体化集成，刚好解决了小尺寸动力单元的匹配痛点。

从实际应用场景来看，这类减速电机最常出现在小型AGV驱动轮、教育类竞赛机器人的行走机构、桌面级自动化小设备的进给单元，还有一些需要低转速大扭矩的DIY原型设备上，之前接触过的Robocon参赛队伍里，不少做小型攀爬机构、抓取机构的队伍都用过同规格的动力单元，核心就是看中它不需要额外设计减速安装位，拿来就能固定接负载，省了大量传动结构的调试时间。

从功能特性上看，27:1的减速比属于兼顾转速和扭矩的折中档位，搭配常规12V供电的775电机，输出轴转速大概在每分钟三百多转，轮上扭矩能到1N·m以上，足够带动10kg以内的移动负载，不会出现普通直驱电机起步打滑、堵转烧机的问题。齿轮组采用的是和工业级18V锂电螺丝批同款的传动结构，齿轮啮合的侧隙控制得比较小，正反转切换的时候回程间隙不大，做位置控制的时候不会有太明显的空程，不管是连续旋转驱动还是小角度的位置调整都能适配。

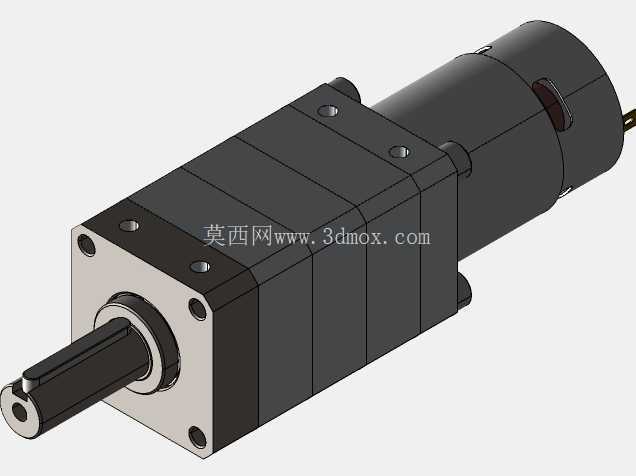

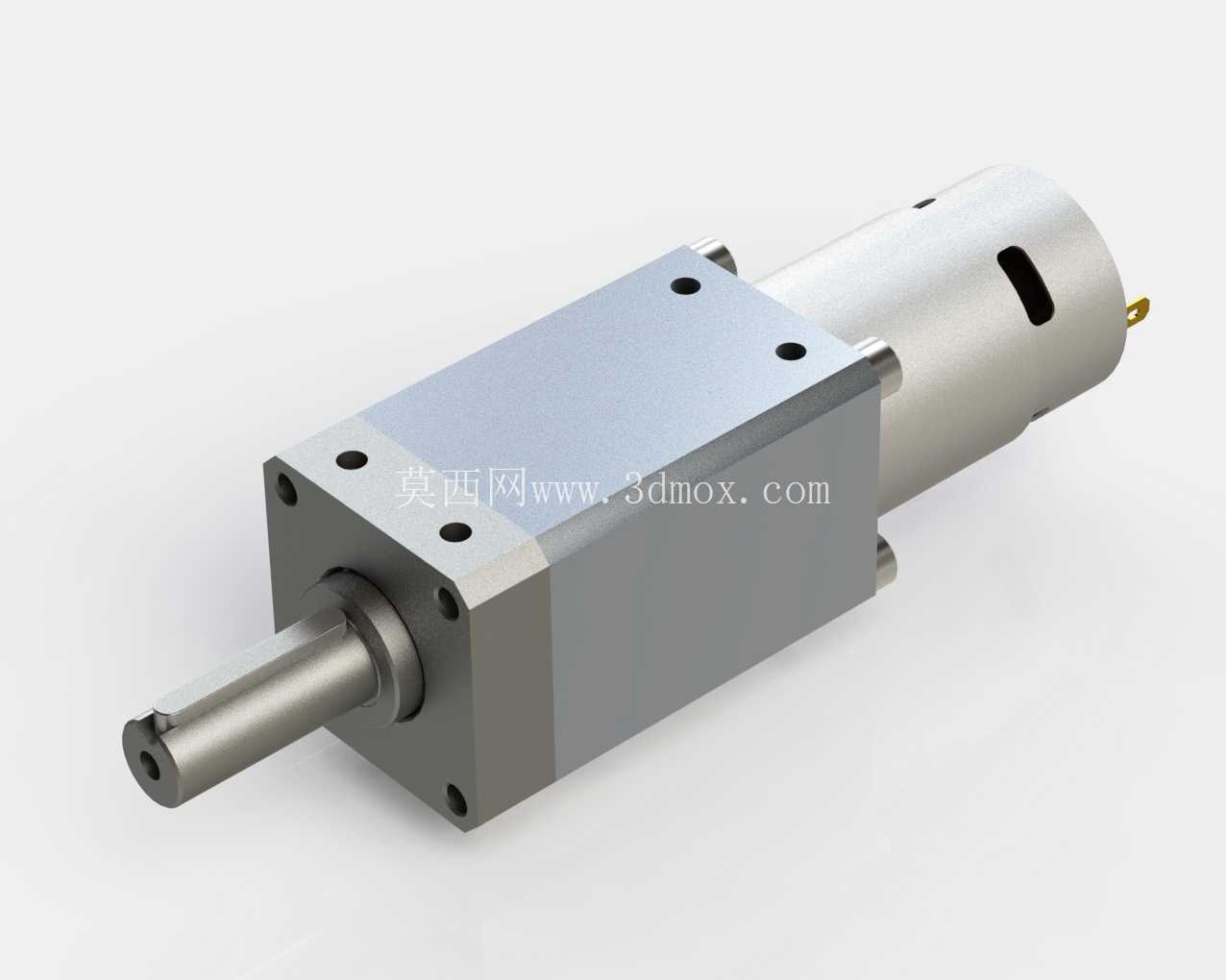

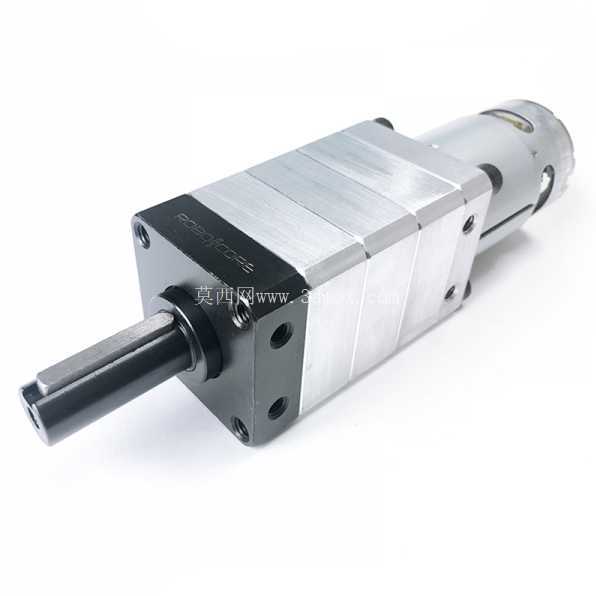

设计思路上，这款结构把减速箱体和电机端盖做了一体化定位，电机输出轴直接插入第一级减速齿轮的中心孔，不需要额外的联轴器连接，从根源上减少了同轴度误差带来的传动噪音和齿轮磨损。箱体采用方形安装面设计，四个安装孔位对称分布在输出端的法兰面上，不管是正面锁付到设备安装板上，还是侧面通过抱箍固定，都能找到合适的安装基准，不需要额外做转接件。输出轴采用单出轴的D型切边设计，和同步轮、联轴器、驱动轮连接的时候，只需要顶丝锁在切边位置就能传递扭矩，不会出现轴和连接件相对打滑的问题，轴端还做了中心定位孔，需要做轴向支撑的时候可以直接加装顶针轴承，提升长负载下的轴系稳定性。

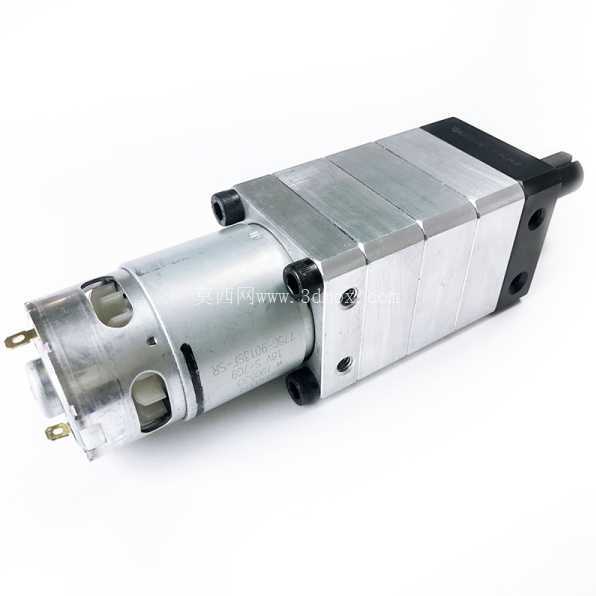

安装边界方面，整个动力单元的总长度控制在100mm出头，减速箱体的截面尺寸大概是37mm见方，775电机的直径是36mm左右，安装孔的孔距是31mm，输出轴的直径是6mm，伸出箱体的长度大概是15mm，做结构设计的时候，只要在安装板上预留直径40mm左右的电机过孔，四个M3的螺丝过孔对应法兰孔位，就能完成固定，不需要额外预留太大的安装空间。接线端保留了775电机原装的插片端子，直接接电机驱动板就能工作，不需要额外改线。

实际使用的时候需要注意，这类集成减速箱的电机输出轴不能承受太大的径向载荷，要是直接在输出轴上装悬臂轮的话，轮的重量最好控制在500g以内，径向负载不要超过100N，不然时间长了会把输出端的轴承磨坏，导致齿轮啮合偏磨，噪音变大。如果要带比较重的负载，最好在输出轴外侧再加一个支撑轴承座，把径向力转移到安装板上，延长齿轮箱的使用寿命。另外齿轮箱内部出厂的时候已经预涂了润滑脂，正常使用情况下不需要频繁拆开保养，要是在高负载连续运转的场景下使用，每工作一百小时可以补充一点低温润滑脂，避免齿轮干磨。

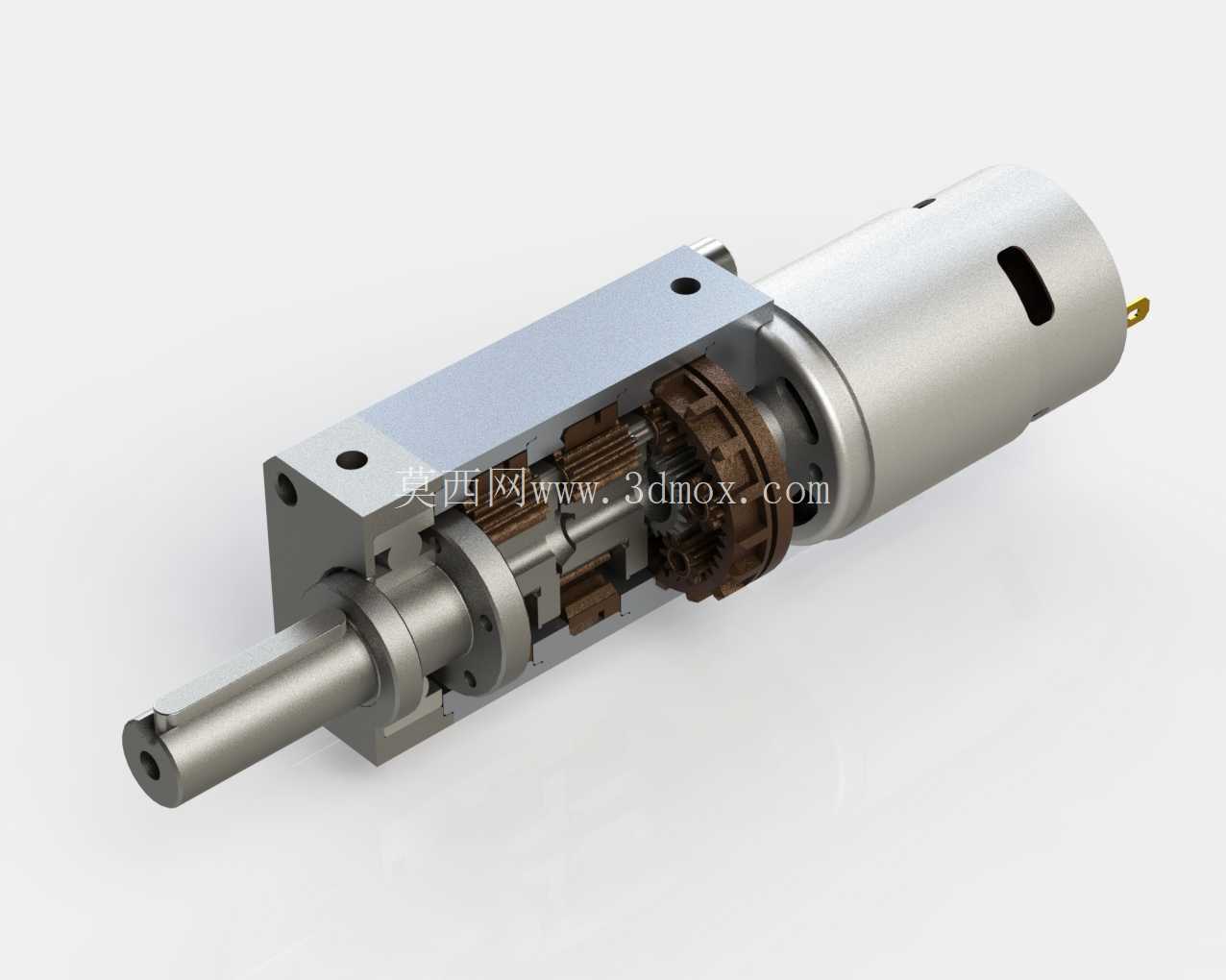

从建模的角度来看，这个结构的建模难点主要在各级齿轮的参数匹配和箱体的同轴度设计，第一级是电机轴上的小模数直齿，后面几级是逐步减速的双联齿轮，每一级的中心距公差要控制在0.02mm以内，不然装配的时候会出现齿轮卡滞或者侧隙过大的问题。箱体的内部筋位要刚好卡住各级齿轮的销轴，不能有窜动的空间，不然电机正反转的时候销轴会移位，导致传动失效。输出端的轴承位要和箱体的安装面保持垂直，垂直度公差控制在0.01mm以内，不然输出轴转动的时候会有偏摆，影响传动精度。
