FTC赛事货运狂潮竞技轮式机器人结构

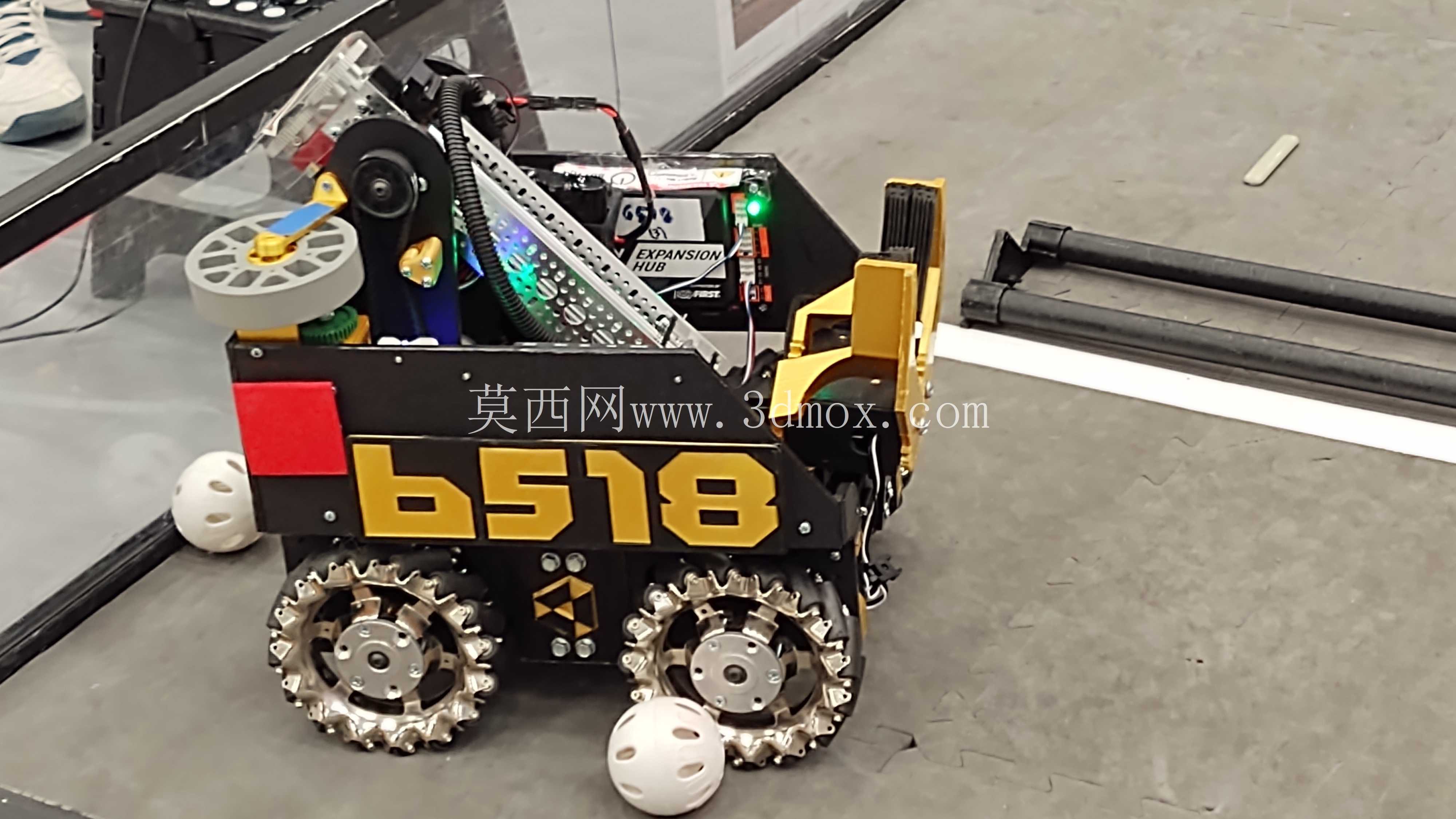

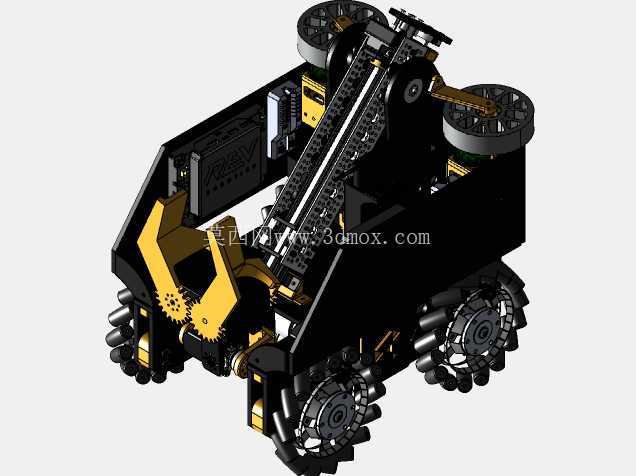

　　该竞技机器人面向青少年机器人对抗赛事的货运任务场景设计，核心目标是在限定赛场区域内完成指定物料的拾取、转运、堆叠与投放动作，整套结构围绕赛事规则的边界约束搭建，所有运动部件的活动范围均严格控制在赛事要求的尺寸包络内，避免出现启动后超规被判罚的问题。底盘部分采用麦克纳姆轮全向移动方案，四个轮组分别独立驱动，可实现场地内零半径转向、横向平移、斜向移动等全向运动姿态，适配赛场内狭窄通道通行、对位取料、快速避障的实际需求，轮组安装座采用镂空式板材拼接结构，在保证连接强度的前提下尽可能降低底盘自重，为上部作业机构预留足够的载荷余量。上部作业机构集成了夹取与抬升两套功能模组，前端夹爪采用齿轮联动的对开式结构，夹指表面做了防滑齿形处理，可稳定夹持赛事指定规格的方块类、圆柱类物料，夹爪开合行程覆盖物料的最大外径范围，不会出现夹取滑脱或者夹伤物料表面的问题；抬升机构采用同步带加线性导轨的传动方案，可将夹取到的物料抬升到指定投放高度，抬升过程中设置了多组导向轮约束同步带的运行轨迹，避免高速抬升时出现皮带抖动、物料偏移的问题，抬升行程匹配赛事投放台的高度区间，可覆盖不同层级的投放点位需求。

　　整机的框架结构采用标准孔位的工业铝型材与板材拼接而成，所有连接点位均采用螺栓紧固，无焊接结构，方便参赛队伍根据实际测试情况快速调整机构位置、更换损坏部件，电气元件的安装位预留了足够的走线空间，主控、电池、驱动模块均分层固定在底盘中部的安装板上，重心控制在整机几何中心偏下的位置，避免快速启停、急转向时出现侧翻风险。从安装边界来看，整机初始状态的长宽高尺寸完全符合赛事的 starting size 要求，所有外伸部件在初始状态下均不超出底盘的外轮廓，抬升机构完全伸展后，上部作业端的最大高度也控制在赛事允许的上限以内，不会出现伸展超规的问题。

　　夹爪的开合驱动采用大扭矩舵机直连齿轮组，传动间隙控制在极小范围内，夹取物料时的夹持力可通过舵机参数调整，既能保证夹持不同重量物料时的稳定性，也不会因为夹持力过大损坏物料或者舵机本身。轮组的驱动电机采用高转速低扭矩的直流电机搭配行星减速箱，输出扭矩足够带动整机在满负载状态下完成爬坡、越障动作，轮组与底盘的连接位置设置了减震缓冲垫，可抵消场地拼接缝隙带来的震动，保证整机运行时的稳定性。整机的布线全部沿型材内侧的走线槽布置，所有线缆均用扎带固定，避免运动过程中线缆被运动部件剐蹭、拉扯造成电气故障，电池安装位设置了快拆结构，可在赛事间隙快速更换电池，减少备赛等待时间。

　　从实际应用角度看，这套结构的设计思路完全围绕赛事任务的核心需求展开，没有冗余的功能结构，每一个机构的动作逻辑都对应具体的赛事任务节点，比如夹爪的开合角度对应物料的尺寸，抬升的行程对应投放台的高度，全向轮的移动方式对应赛场内的灵活走位需求，结构件的选型也充分考虑了参赛队伍的加工能力，大部分板材零件都可通过激光切割加工完成，不需要复杂的五轴加工工序，装配难度低，调试过程中可快速迭代修改参数。在结构强度校核方面，所有受力较大的连接点位都做了加厚处理，比如轮组安装座、抬升机构的固定座、夹爪的齿轮连接位，均采用加厚板材或者双层板拼接结构，可承受对抗过程中的轻微碰撞，不会因为常规的赛场接触出现结构变形、断裂的问题。整机的重量分配经过多轮调整，前部夹取机构的重量通过后部的电池、主控模块配平，保证静止状态下四个轮组的对地压力基本一致，避免出现某个轮组打滑影响移动精度的问题。
